ส่วนประกอบข้อต่อของ Atlas Copco Air Compressors, I. ประเภทและคุณสมบัติทั่วไป
การมีเพศสัมพันธ์แบบยืดหยุ่น

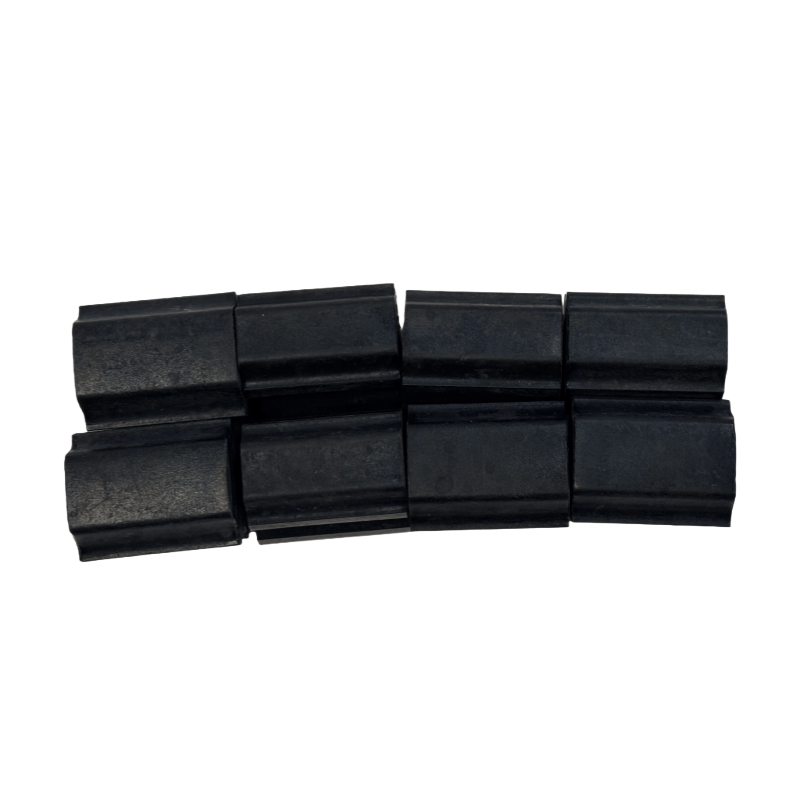

โครงสร้าง: ประกอบด้วยข้อต่อครึ่งครึ่ง (เชื่อมต่อกับเพลามอเตอร์และเพลาหลักของเครื่องตามลำดับ) และองค์ประกอบที่ยืดหยุ่น (เช่นแผ่นยางหรือบล็อกโพลียูรีเทน) ตรงกลาง
คุณสมบัติ: มีความสามารถในการบัฟเฟอร์และการดูดซับแรงกระแทกบางอย่างสามารถชดเชยการเบี่ยงเบนตามแนวแกนรัศมีและเชิงมุมเล็กน้อยและเหมาะสำหรับคอมเพรสเซอร์สกรูขนาดเล็กและขนาดกลางที่ฉีด (เช่นซีรีย์ GA 11-75KW)
ข้อดี: การติดตั้งและบำรุงรักษาอย่างง่ายต้นทุนต่ำและสามารถลดผลกระทบของการสั่นสะเทือนต่อมอเตอร์และเครื่องหลัก
การมีเพศสัมพันธ์แบบไดอะแฟรม
โครงสร้าง: แรงบิดจะถูกส่งผ่านไดอะแฟรมโลหะ (โดยปกติแล้วสแตนเลส) โดยไม่มีปัญหาการสึกหรอขององค์ประกอบยืดหยุ่น
คุณสมบัติ: ความแม่นยำสูงความแข็งแกร่งสูงมีช่วงการเบี่ยงเบนที่อนุญาตน้อยกว่า แต่ประสิทธิภาพการส่งผ่านสูง (ใกล้เคียงกับ 100%) ทนต่ออุณหภูมิสูงและการปนเปื้อนของน้ำมันเหมาะสำหรับแบบจำลองขนาดใหญ่หรือแรงดันสูง (เช่น GA 90KW และเหนือซีรีส์ ZR
ข้อดี: อายุการใช้งานที่ยาวนานไม่มีการเปลี่ยนชิ้นส่วนการสึกหรอบ่อยครั้งซึ่งเหมาะสำหรับสถานการณ์การทำงานที่โหลดสูงอย่างต่อเนื่อง
การมีเพศสัมพันธ์แบบไฮดรอลิก
โครงสร้าง: พลังงานถูกส่งผ่านของเหลว (โดยปกติคือน้ำมัน) รวมถึงล้อปั๊มกังหันและล้อคู่มือ ฯลฯ
คุณสมบัติ: มันสามารถบรรลุการเริ่มต้นที่ยืดหยุ่นลดกระแสเริ่มต้นของมอเตอร์ป้องกันโดยอัตโนมัติในกรณีที่มีการโอเวอร์โหลดเหมาะสำหรับรุ่นพิเศษบางอย่างที่ต้องการความผันผวนเริ่มต้นหรือโหลดบ่อยครั้ง
ข้อดี: ปกป้องมอเตอร์และเครื่องหลักจากแรงกระแทกยืดอายุการใช้งานอุปกรณ์
ii. ฟังก์ชั่นหลัก
การส่งกำลังไฟฟ้า: ทำให้การส่งกำลังการหมุนของมอเตอร์เสถียรไปยังเครื่องหลักทำให้มั่นใจได้ว่าการทำงานปกติของโรเตอร์เครื่องหลัก
การชดเชยการเบี่ยงเบน: ลดข้อผิดพลาดในแนวแกนรัศมีและเชิงมุมเล็กน้อยในระหว่างการติดตั้งช่วยลดความเครียดเพิ่มเติมที่เกิดจากการเยื้องศูนย์
การบัฟเฟอร์และการดูดซับแรงกระแทก: ดูดซับการสั่นสะเทือนและการกระแทกในระหว่างการทำงานลดเสียงรบกวนและปกป้องส่วนประกอบที่สำคัญเช่นมอเตอร์และตลับลูกปืนหลัก
การป้องกันโอเวอร์โหลด: บางประเภท (เช่นข้อต่อไฮดรอลิกข้อต่อด้วยหมุดแรงเฉือน) จะตัดการเชื่อมต่อหรือลื่นในกรณีที่มีการโอเวอร์โหลดป้องกันมอเตอร์หรือเครื่องหลักจากความเสียหายเนื่องจากการโอเวอร์โหลด
iii. การบำรุงรักษาและการวินิจฉัยข้อผิดพลาด
การตรวจสอบทุกวัน
สังเกตอย่างสม่ำเสมอว่าการมีเพศสัมพันธ์มีการสั่นสะเทือนที่ผิดปกติเสียงหรือการรั่วไหลของน้ำมัน (สำหรับข้อต่อไฮดรอลิก)
ตรวจสอบว่าองค์ประกอบที่ยืดหยุ่น (เช่นแผ่นยาง) มีอายุมากขึ้นร้าวหรือสวมใส่และส่วนประกอบโลหะมีรอยแตกหรือการเสียรูป
ตรวจสอบให้แน่ใจว่าฝาครอบป้องกันการมีเพศสัมพันธ์นั้นไม่บุบสลายเพื่อป้องกันไม่ให้ชิ้นส่วนหมุนออกจากการถูกสัมผัสและก่อให้เกิดอุบัติเหตุด้านความปลอดภัย
การสอบเทียบ
หลังจากการติดตั้งหรือเปลี่ยนส่วนประกอบการมีเพศสัมพันธ์ต้องทำการสอบเทียบการจัดตำแหน่งที่แม่นยำ (แนะนำให้ใช้เครื่องมือจัดตำแหน่งเลเซอร์) มิฉะนั้นมันจะนำไปสู่การสึกหรอก่อนวัยอันควรของการมีเพศสัมพันธ์การทำความร้อนของตลับลูกปืนหรือเสียงผิดปกติจากเครื่องหลัก
หลังจากทำงานเป็นระยะเวลาหนึ่ง (เช่นทุก ๆ 6 เดือน) ให้ตรวจสอบการจัดตำแหน่งใหม่เพื่อป้องกันการเบี่ยงเบนที่เกิดจากการตั้งถิ่นฐานของฐานรากหรือสลักเกลียวหลวม
ความผิดพลาดและการจัดการทั่วไป
การสั่นสะเทือนที่ผิดปกติ / เสียงรบกวน: ส่วนใหญ่เกิดจากแนวแกนที่มากเกินไปเรเดียลหรือเชิงมุมของการจัดตำแหน่งหรือความเสียหายต่อองค์ประกอบที่ยืดหยุ่นจำเป็นต้องมีการสอบเทียบใหม่หรือการแทนที่องค์ประกอบ
ความล้มเหลวในการส่งกำลังไฟฟ้า: อาจเกิดจากการแตกหักของไดอะแฟรม, การปลดบล็อกยืดหยุ่นหรือการแตกหักของหมุดแรงเฉือนจำเป็นต้องหยุดเครื่องเพื่อตรวจสอบและเปลี่ยนส่วนประกอบที่สอดคล้องกันและตรวจสอบสาเหตุของการโอเวอร์โหลด
อุณหภูมิสูง: มักเกิดจากการจัดตำแหน่งที่ไม่ดีหรือการหล่อลื่นไม่เพียงพอ (สำหรับข้อต่อไฮดรอลิก) ต้องมีการปรับเทียบการจัดตำแหน่งหรือการเติมเต็ม / การแทนที่ของเหลวในการทำงาน
การเลือกองค์ประกอบการมีเพศสัมพันธ์
ข้อมูลจำเพาะของส่วนประกอบการมีเพศสัมพันธ์ (เช่นเส้นผ่านศูนย์กลางรูเกรดแรงบิด) จำเป็นต้องจับคู่เส้นผ่านศูนย์กลางเพลาและกำลังของมอเตอร์และเครื่องหลัก ขอแนะนำให้ใช้อุปกรณ์เสริม Atlas Copco ดั้งเดิมเพื่อให้แน่ใจว่ามีความแม่นยำในมิติและความน่าเชื่อถือของวัสดุหลีกเลี่ยงความเสียหายของอุปกรณ์ที่เกิดจากอุปกรณ์เสริมที่ต่ำกว่า
