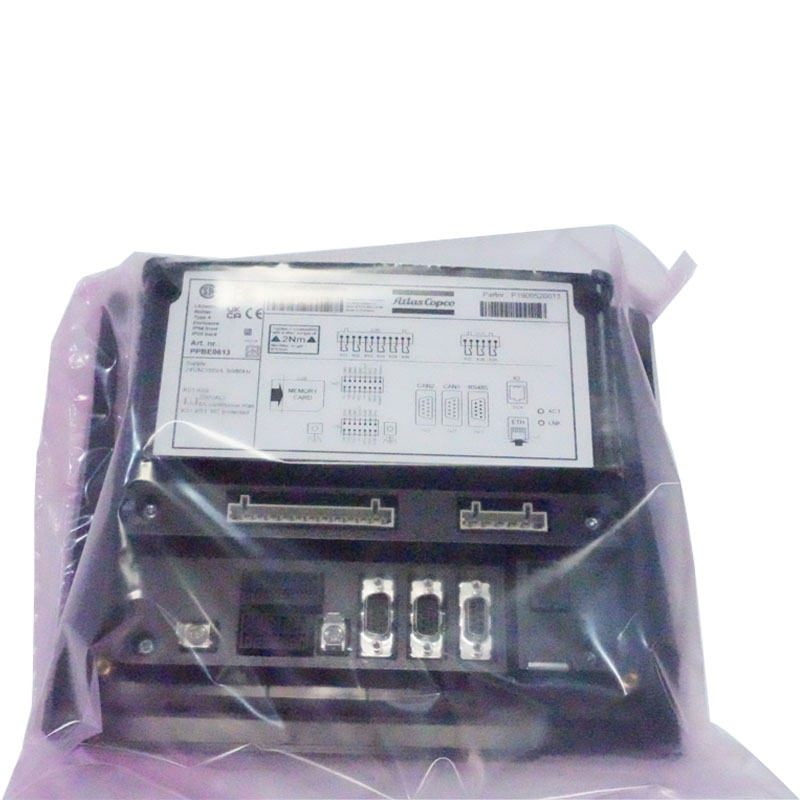

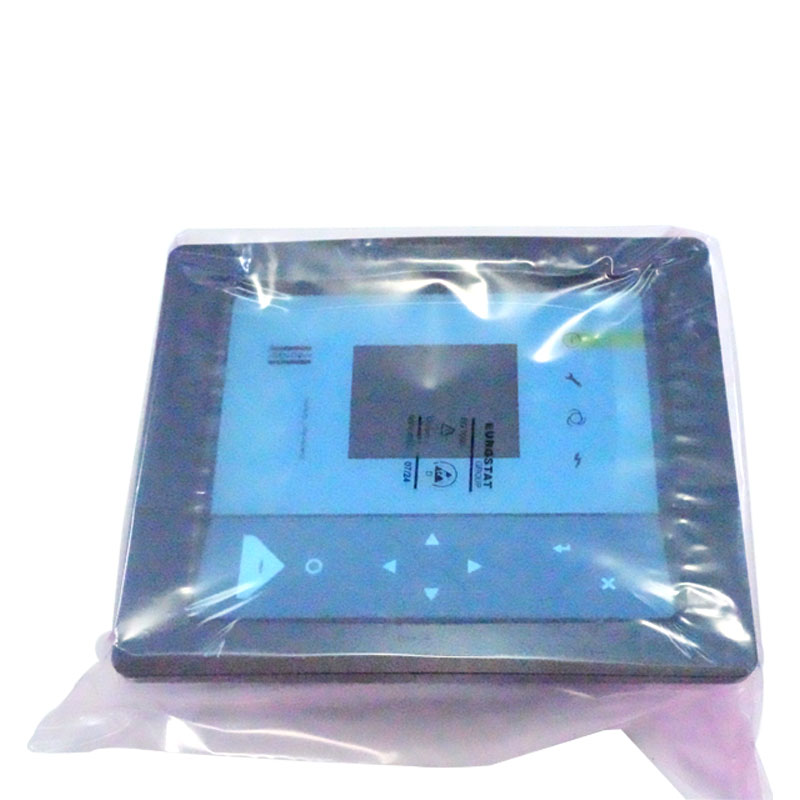

1900520013 Atlas Copco Parts Controller Controller

I. การพังทลายของสิ่งแวดล้อม

การปนเปื้อนของฝุ่นและความชื้น

เครื่องอัดอากาศทำงานในการประชุมเชิงปฏิบัติการโรงงานสถานที่ก่อสร้าง ฯลฯ หากไม่ได้รับการป้องกันอย่างเหมาะสมฝุ่นน้ำมันและความชื้นจะบุกรุกส่วนประกอบภายในของคอนโทรลเลอร์:

ฝุ่นสะสมบนพื้นผิวของแผงวงจรทำให้เกิดวงจรลัดวงจรหรือการกระจายความร้อนที่ไม่ดี

ในสภาพแวดล้อมที่ชื้น (ความชื้นสัมพัทธ์> 85%) ฟอยล์ทองแดงของแผงวงจรจะออกซิไดซ์และข้อต่อประสานจะกัดกร่อนโดยเฉพาะอย่างยิ่งในช่วงฤดูฝนหรือในพื้นที่ที่มีความชุ่มชื้นสูงซึ่งนำไปสู่การควบคุมสัญญาณดริฟท์และปุ่มทำงานผิดปกติ

กรณีศึกษา: คอนโทรลเลอร์ที่ไม่มีตู้ป้องกันที่ดำเนินการในเวิร์กช็อปที่มีฝุ่นละอองเป็นเวลา 1-2 ปีมักจะประสบกับการติดรีเลย์และหน้าจอแสดงการกะพริบเนื่องจากฝุ่นสะสมบนแผงวงจร

อุณหภูมิสูงและผลกระทบการสั่นสะเทือน

เมื่อคอนโทรลเลอร์อยู่ใกล้กับหน่วยหลักหรือส่วนประกอบการกระจายความร้อนและยังคงอยู่ในสภาพแวดล้อมที่สูงกว่า 50 ° C (มากกว่าอุณหภูมิการทำงานที่ได้รับการจัดอันดับ 40 ° C) มันจะเร่งอายุของตัวเก็บประจุชิป ฯลฯ และลดอายุการใช้งาน (สำหรับทุก ๆ 10 ° C

การสั่นสะเทือนความถี่สูงในระหว่างการทำงานของคอมเพรสเซอร์อากาศจะทำให้เกิดการเดินสายแบบหลวมภายในคอนโทรลเลอร์และข้อต่อประสานที่หลุดออกมาโดยเฉพาะอย่างยิ่งเมื่อไม่ได้รับการแก้ไขอย่างแน่นหนานำไปสู่การสัมผัสแหล่งจ่ายไฟที่ไม่ดีและสัญญาณเซ็นเซอร์ที่ถูกขัดจังหวะ

ii. ความผิดปกติของวงจรและปัญหาพลังงาน

ความผันผวนของแรงดันไฟฟ้าและผลกระทบจากไฟกระชาก

กริดพลังงานจากโรงงานมีโหลดที่ซับซ้อน (เช่นเครื่องเชื่อมมอเตอร์เริ่มต้นขนาดใหญ่) ซึ่งสามารถทำให้เกิดแรงดันไฟฟ้าแรงกระแทกอย่างฉับพลันหรือแรงดันไฟฟ้าแรงสูงทันที:

แรงดันไฟฟ้าต่ำ (ต่ำกว่าแรงดันไฟฟ้าที่ได้รับการจัดอันดับ 15%) จะทำให้แหล่งจ่ายไฟไม่เพียงพอกับซีพียูคอนโทรลเลอร์ความผิดปกติในการทำงานของโปรแกรมและการสูญเสียข้อมูล

ไฟกระชากแรงดันสูง (เช่นการโจมตีด้วยฟ้าผ่า, การสลับกริดพลังงาน) อาจแตกผ่านโมดูลพลังงานและแรงดันไฟฟ้าที่เสถียรชิปทำให้แผงวงจรถูกเผาไหม้โดยตรง

ในสถานการณ์ที่ไม่มีอุปกรณ์จ่ายไฟหรืออุปกรณ์ป้องกันไฟกระชากที่มีความเสถียรอัตราความล้มเหลวของคอนโทรลเลอร์จะเพิ่มขึ้นมากกว่า 30%

ลัดวงจรและความผิดพลาดมากเกินไป

สายภายนอกเก่าและการเดินสายเซ็นเซอร์ที่ไม่ถูกต้อง (เช่นการเชื่อมต่อแหล่งจ่ายไฟ 220V เข้ากับเทอร์มินัลสัญญาณ 5V) สามารถทำให้วงจรอินพุตของคอนโทรลเลอร์เข้ากับการลัดวงจรการเผาไหม้ฟิวส์หรือชิปแกน

เมื่อองค์ประกอบที่กระตุ้น (เช่นโซลินอยด์วาล์วรีเลย์) โอเวอร์โหลดแรงไฟฟ้าย้อนกลับอาจแตกผ่านพอร์ตเอาต์พุตของคอนโทรลเลอร์ทำให้เกิดสัญญาณควบคุมล้มเหลว

iii. อายุการใช้งานและข้อบกพร่องด้านคุณภาพ

อายุตามธรรมชาติขององค์ประกอบหลัก

หลังจากใช้งาน 3-5 ปีตัวเก็บประจุอิเล็กโทรไลติก (รับผิดชอบการกรองและแรงดันไฟฟ้าที่เสถียร) ในคอนโทรลเลอร์จะค่อยๆแห้งความสามารถของมันจะลดลงส่งผลให้ระลอกคลื่นพลังงานเพิ่มขึ้นและรีเซ็ตซีพียู

ผู้ติดต่อรีเลย์ที่เปิดใช้งานบ่อยครั้ง (เช่นในการเริ่มต้นและหยุดการอัดอากาศบ่อยครั้ง) จะกลายเป็นสื่อกระแสไฟฟ้าที่ไม่ดีเนื่องจากการเผาไหม้อาร์คปรากฏว่าเป็น "คำสั่งที่ออก แต่ไม่มีการกระทำจากองค์ประกอบการกระตุ้น" (เช่นไม่สามารถโหลด/ยกเลิกการโหลด)

การออกแบบหรือการผลิตข้อบกพร่อง

คอนโทรลเลอร์ราคาต่ำอาจใช้ส่วนประกอบที่ด้อยกว่า (เช่นตัวเก็บประจุปลอมชิปชิปสเปคต่ำ) หรือมีการออกแบบวงจรที่ไม่สมเหตุสมผล (เช่นเค้าโครงการกระจายความร้อนที่ไม่ดีวงจรป้องกันที่หายไป) ซึ่งมีแนวโน้มที่จะล้มเหลวในช่วงแรก

ปัญหาความเข้ากันได้: ตัวควบคุมบุคคลที่สามบางตัวไม่ตรงกับเซ็นเซอร์และแอคทูเอเตอร์เครื่องอัดอากาศและอาจทำให้โปรแกรมล่มเนื่องจากความขัดแย้งของสัญญาณหลังจากการทำงานระยะยาว

iv. การใช้และการบำรุงรักษาที่ไม่เหมาะสม

การตั้งค่าพารามิเตอร์ที่ไม่ถูกต้องและข้อผิดพลาดในการดำเนินงาน

ผู้ที่ไม่ใช่มืออาชีพจะปรับเปลี่ยนพารามิเตอร์คอนโทรลเลอร์แบบสุ่ม (เช่นเกณฑ์การป้องกันการโอเวอร์โหลดขีด จำกัด ความดันบนและล่าง) อาจทำให้คอนโทรลเลอร์สูญเสียฟังก์ชั่นป้องกันหรือแม้แต่ทำให้เกิดความผิดปกติของโปรแกรมภายในเนื่องจากความขัดแย้งทางตรรกะ

การปิดตัวลง (ไม่ปฏิบัติตามขั้นตอนการปิดระบบปกติ) อาจทำให้ข้อมูลที่เก็บไว้ของคอนโทรลเลอร์ได้รับความเสียหายทำให้ไม่สามารถโหลดโปรแกรมเมื่อเริ่มต้นได้

ความล้มเหลวของการเดินสายและความผิดพลาดของเซ็นเซอร์ที่นำไปสู่ความเสียหายของส่วนประกอบ

เมื่อเซ็นเซอร์ (เช่นเซ็นเซอร์ความดัน, โพรบอุณหภูมิ) ลัดวงจรหรืออายุหากคอนโทรลเลอร์ไม่มีวงจรป้องกันกระแสเกินอาจทำให้โมดูลรับสัญญาณกลับถูกส่งกลับ

การเดินสายภายนอกที่ไม่ถูกต้อง (เช่นการเชื่อมต่อสายมอเตอร์กับขั้วสัญญาณของคอนโทรลเลอร์) จะทำให้เกิดการบุกรุกแรงดันไฟฟ้าสูงโดยตรง

ขาดการทำความสะอาดและการตรวจสอบเป็นประจำ

ความล้มเหลวในการทำความสะอาดคราบฝุ่นและน้ำมันบนพื้นผิวของคอนโทรลเลอร์เป็นเวลานานจะอุดตันรูกระจายความร้อนทำให้อุณหภูมิภายในมากเกินไป

หากอาคารสายไฟไม่ได้รับการตรวจสอบอย่างสม่ำเสมอสายหลวมอาจทำให้เกิดประกายไฟซึ่งอาจทำให้ขั้วต่อบล็อกหรือแผงวงจร
