วัสดุและโครงสร้าง

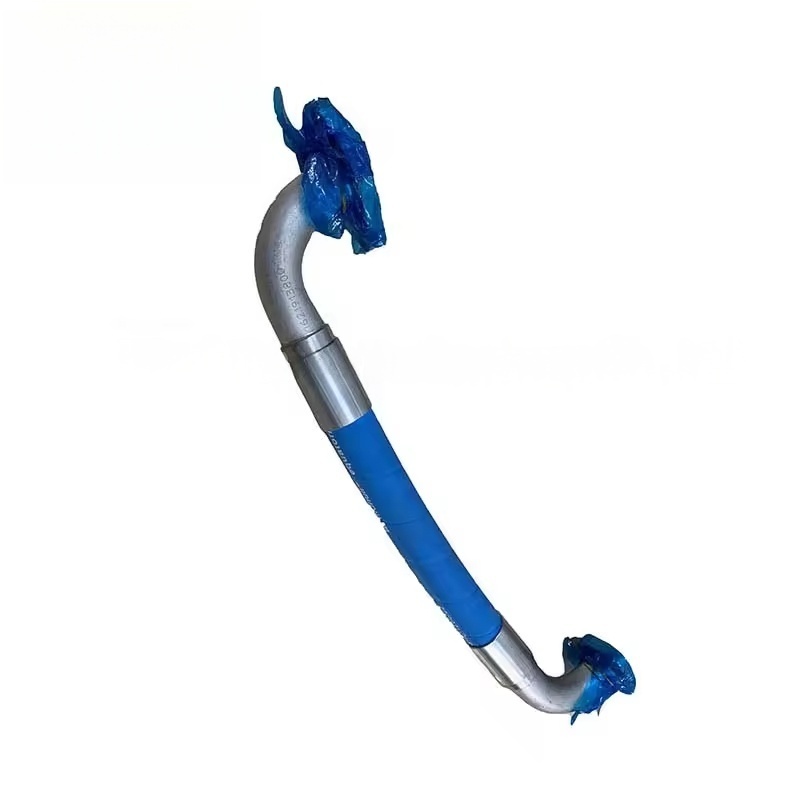

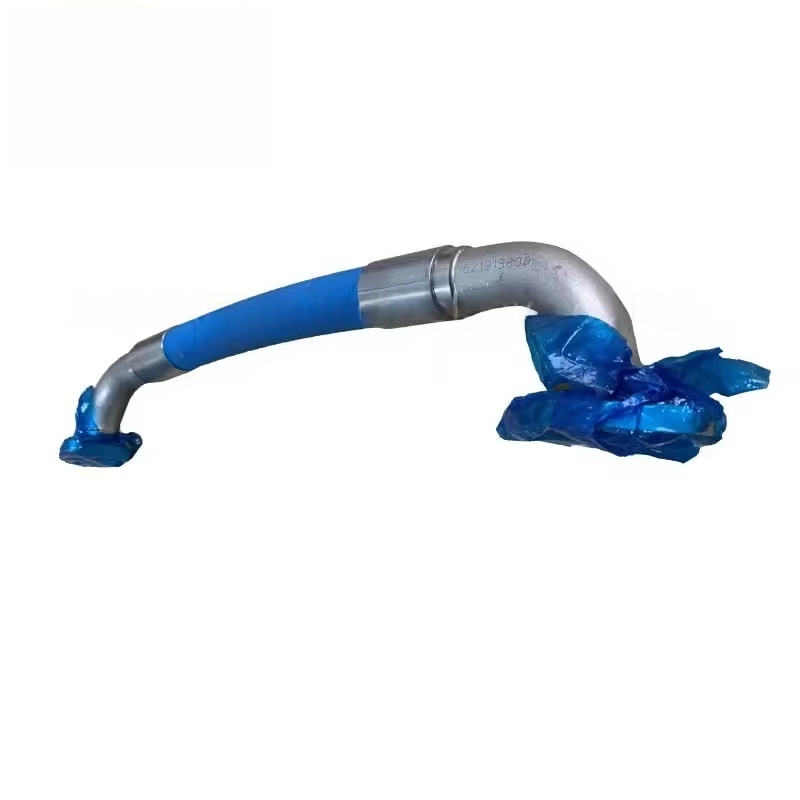

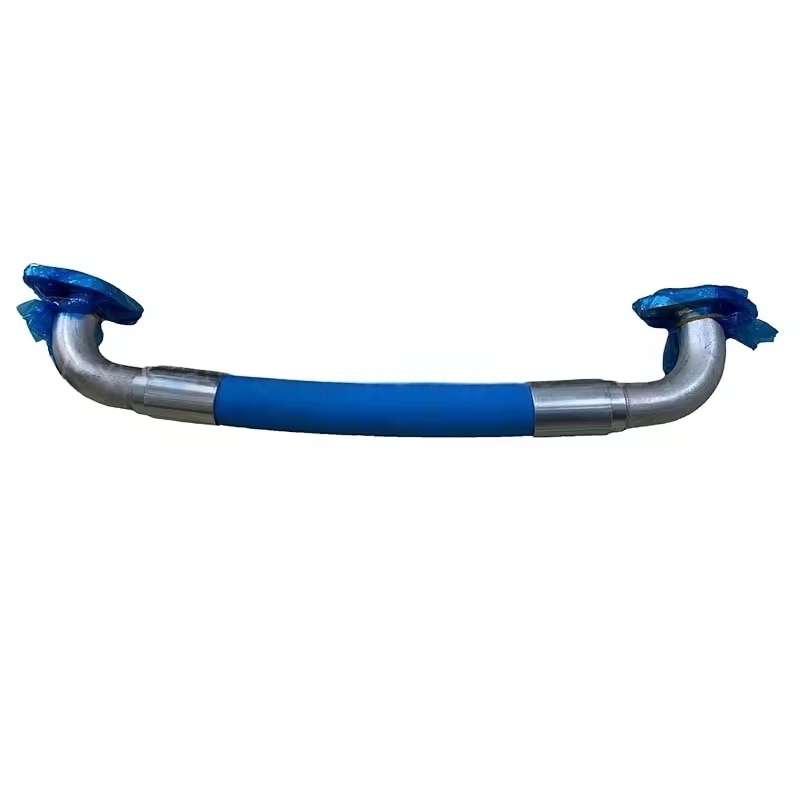

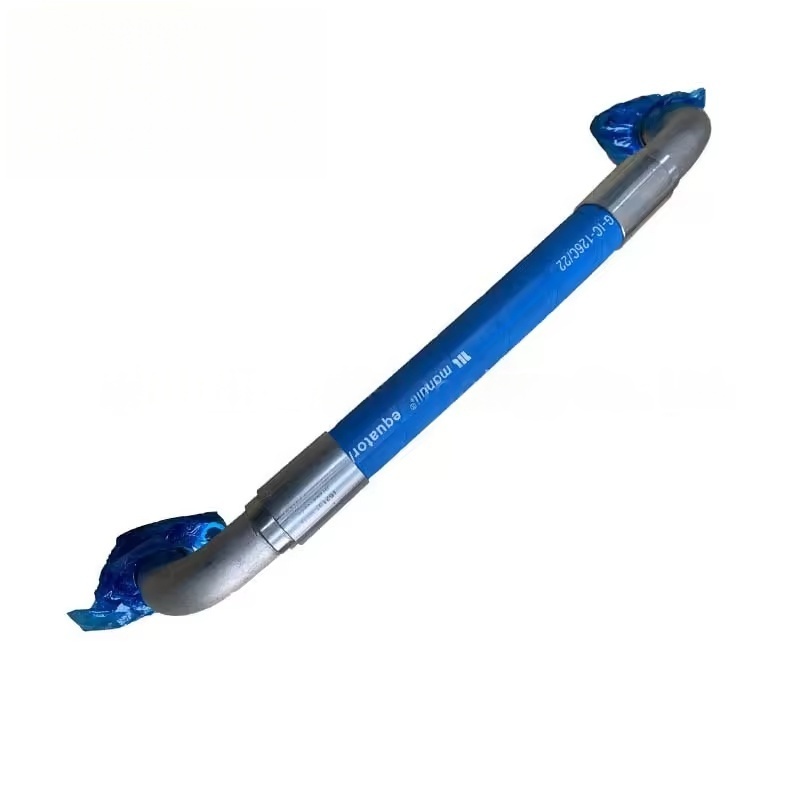

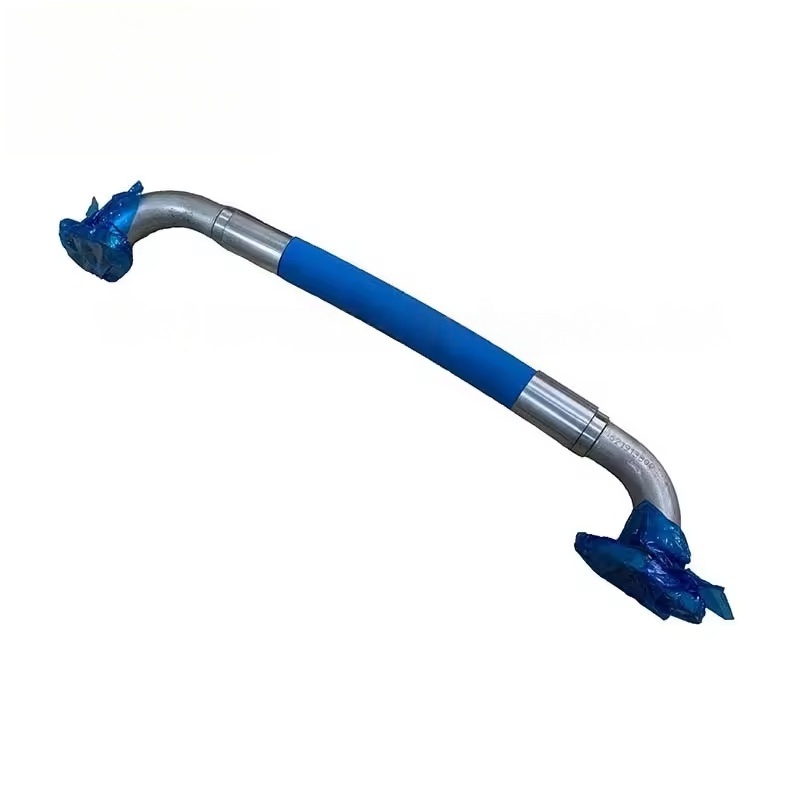

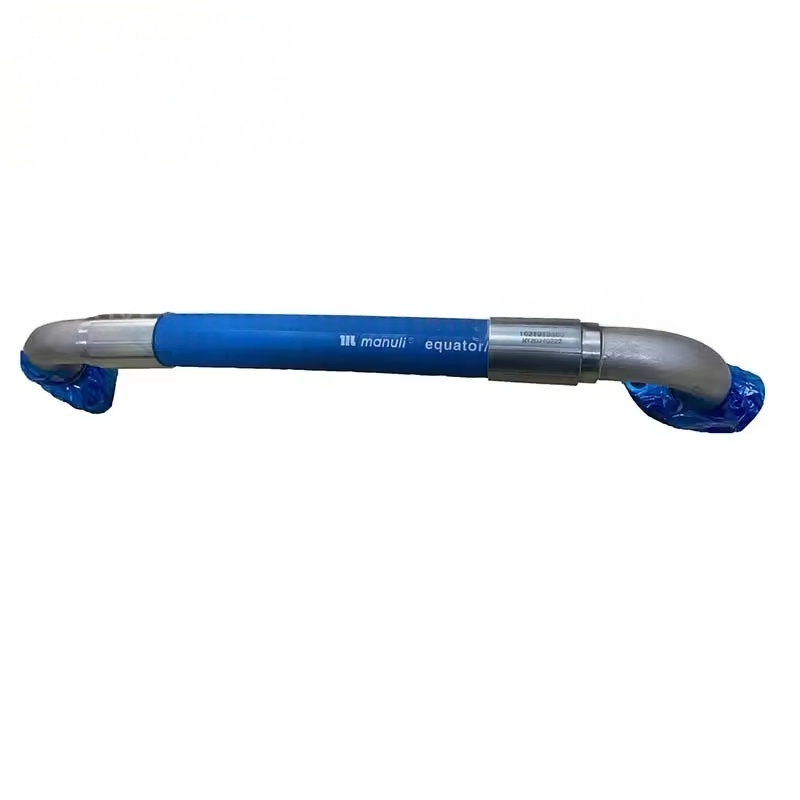

ท่อ AC จากโรงงานดั้งเดิมทำจากวัสดุคอมโพสิตที่ทนต่อแรงดันสูงและความชรา โครงสร้างทั่วไป ได้แก่ :
ชั้นใน: ยางสังเคราะห์หรือวัสดุ PTFE ที่ทนทานต่อการกัดกร่อนของน้ำมันและการบีบอัดอากาศทำให้มั่นใจได้ว่าสื่อการขนส่งบริสุทธิ์และป้องกันริ้วรอยและการแตกร้าว
ชั้นเสริมแรง: ลวดเหล็กทอที่มีความแข็งแรงสูงหรือตาข่ายเส้นใยเพิ่มความต้านทานความดันของท่อ (โดยทั่วไปจะสามารถทนแรงดันในการทำงานได้ 16-30 แท่งด้วยแรงดันระเบิดเกินความดันที่ได้รับการจัดอันดับมากกว่า 4 ครั้ง);
ชั้นนอก: ยางทนต่อการสึกหรอและการทนต่อสภาพอากาศหรือวัสดุ PVC ป้องกันชั้นด้านในและชั้นเสริมแรงจากแรงเสียดทานภายนอกรังสีอัลตราไวโอเลตหรือการพังทลายของสารเคมี
ในเวลาเดียวกันปลายท่อจะติดตั้งข้อต่อโลหะ (เช่นข้อต่อที่รวดเร็วข้อต่อเกลียว) เพื่อให้มั่นใจว่าการเชื่อมต่อที่ปิดผนึกกับส่วนต่อประสานอุปกรณ์
ฟังก์ชั่นและสถานการณ์แอปพลิเคชัน
ท่อ AC ส่วนใหญ่ใช้ในระบบสกรูเครื่องสำหรับ:
การเชื่อมต่อส่วนประกอบที่ไม่สามารถเชื่อมต่อได้โดยตรงเนื่องจากท่อแข็ง (เช่นจากเต้าเสียบคอมเพรสเซอร์ไปยังถังเก็บกรองไปยังเครื่องอบแห้ง ฯลฯ );
การดูดซับการสั่นสะเทือนจากการทำงานของอุปกรณ์ลดการสึกหรอหรือการคลายท่อเนื่องจากเสียงสะท้อน
ปรับตัวเข้ากับข้อ จำกัด ของพื้นที่การติดตั้งอำนวยความสะดวกในการจัดวางท่อและการบำรุงรักษาและการถอดประกอบในภายหลัง
ความยาวและเส้นผ่านศูนย์กลางที่แตกต่างกันของท่อสามารถตอบสนองความต้องการของอัตราการไหลที่แตกต่างกันและระยะการติดตั้ง
ประเด็นสำคัญสำหรับการเลือกแบบจำลอง
เมื่อเลือกแบบจำลองพารามิเตอร์ต่อไปนี้ควรมุ่งเน้นไปที่:
ข้อมูลจำเพาะขนาดเส้นผ่าศูนย์กลาง: เลือกตามอัตราการไหลของอากาศที่ถูกบีบอัดเส้นผ่านศูนย์กลางภายในทั่วไป ได้แก่ 10 มม., 16 มม., 25 มม. (สอดคล้องกับ 1/4 ", 3/8", 1 "ในหน่วยจักรวรรดิ) และต้องตรงกับขนาดอินเทอร์เฟซของส่วนประกอบที่เชื่อมต่อ;
ความดันในการทำงาน: ต้องเป็นไปตามแรงดันสูงสุดของระบบ (โดยทั่วไปแล้วเครื่องสกรูจะอยู่ระหว่าง 10-16 บาร์) เลือกท่อที่มีระดับความต้านทานความดันสอดคล้องกับระบบ
ประเภทความยาวและข้อต่อ: เลือกตามระยะการติดตั้งและแบบฟอร์มอินเตอร์เฟส (เช่นเกลียว G1/4, ประเภทการแทรกอย่างรวดเร็ว, หน้าแปลน, ฯลฯ ), บางท่อมีความยาวที่กำหนดเอง;
รุ่นคอมเพรสเซอร์อากาศ: ซีรีส์ที่แตกต่างกัน (เช่น GA, ZR, G ฯลฯ ) อาจมีท่อที่ตรงกันต่างกันเนื่องจากการออกแบบระบบที่แตกต่างกันจัดหาแบบจำลอง (เช่น GA45VSD) และหมายเลขซีเรียลโรงงานสำหรับการจับคู่ที่แม่นยำ
