ประเภทหลักและฟังก์ชั่นของวาล์วควบคุมสำหรับ Atlas Copco Air Compressors
ตัวควบคุมแรงดัน
ฟังก์ชั่น: ลดเอาท์พุทอากาศอัดแรงดันสูงโดยคอมเพรสเซอร์อากาศไปยังแรงดันที่เสถียรที่ต้องการโดยอุปกรณ์ดาวน์สตรีมและรักษาค่าคงที่ความดันเอาท์พุทเมื่อแรงดันไอดีผันผวน
สถานที่แอปพลิเคชัน: มักจะติดตั้งที่ทางออกของถังเก็บหรือก่อนอุปกรณ์หลังการบำบัดเช่นเครื่องอบแห้งและตัวกรองเพื่อป้องกันอุปกรณ์นิวเมติกปลายน้ำจากความเสียหายที่มากเกินไป
คุณสมบัติ: ติดตั้งลูกบิดการตั้งค่าความดันช่วยให้แรงดันเอาท์พุทสามารถปรับได้ตามความต้องการและด้วยโครงสร้างการล้นหรือการลดแรงดันในตัวเพื่อรักษาเสถียรภาพของแรงดัน

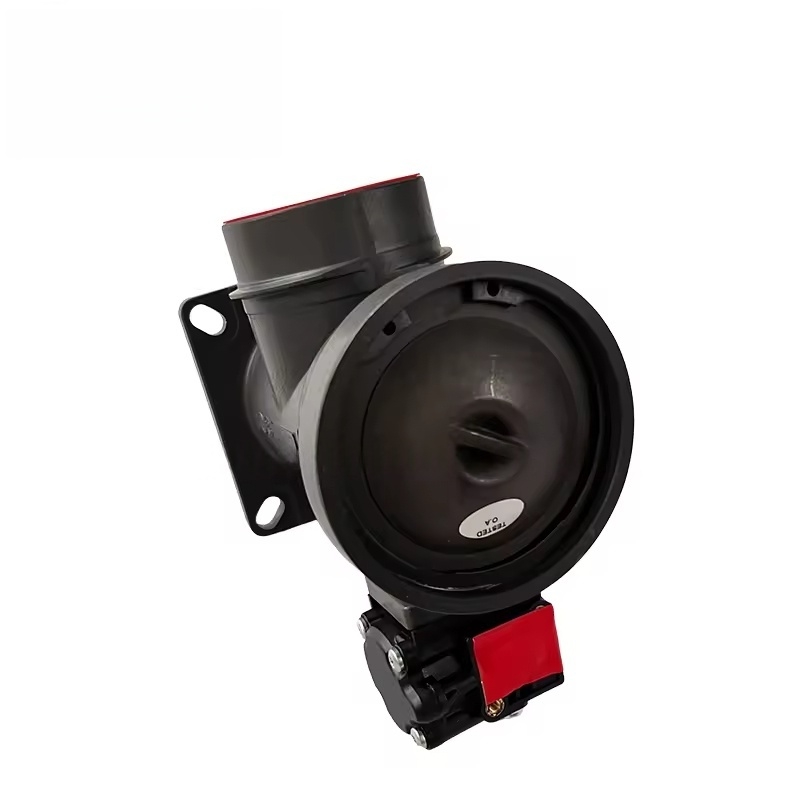

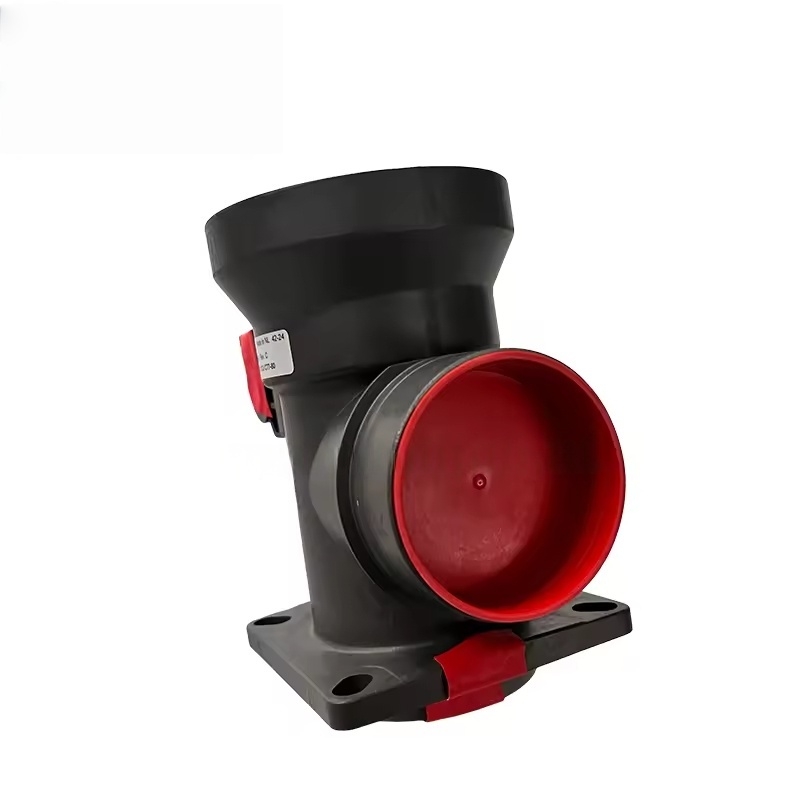

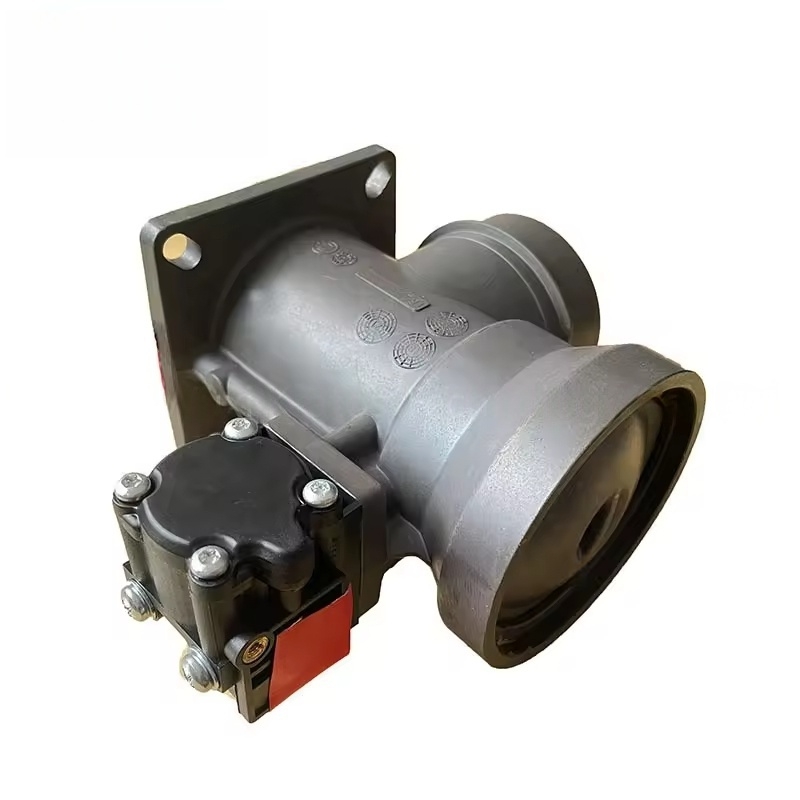

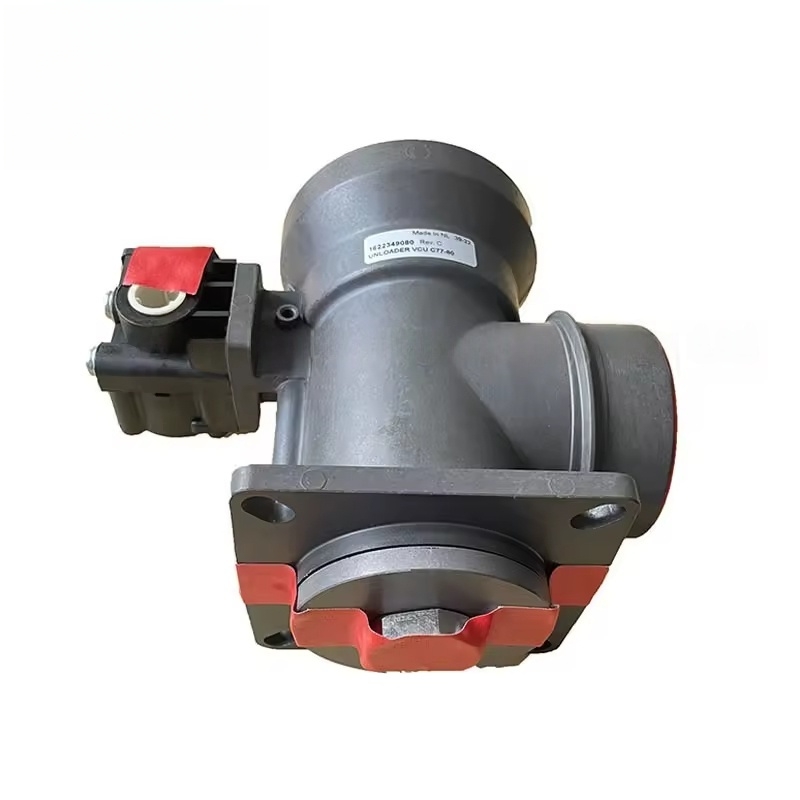

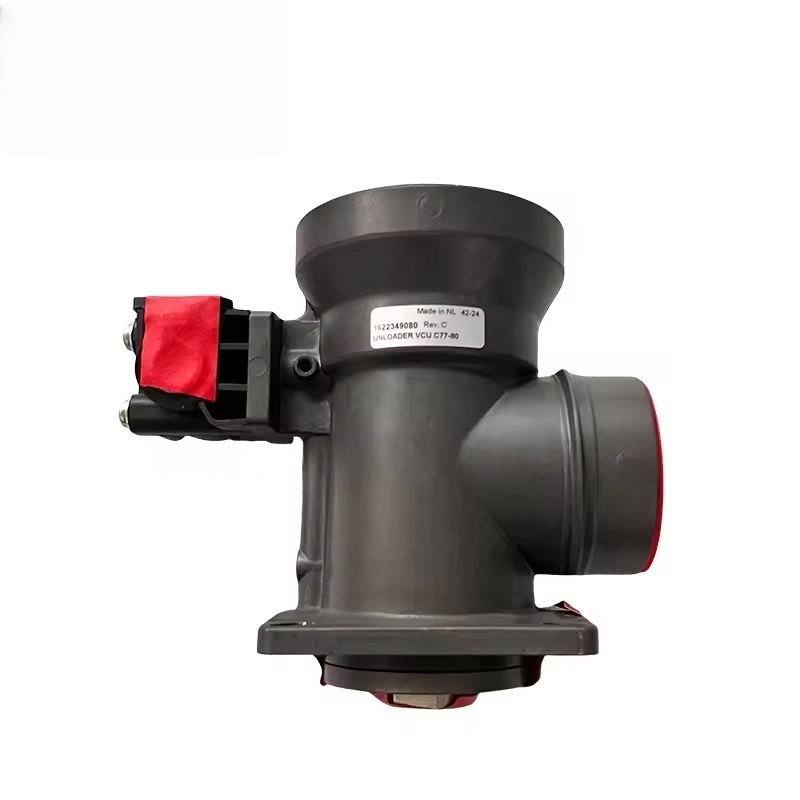

วาล์วไอดี
ฟังก์ชั่น: ควบคุมปริมาณอากาศที่เข้าสู่หน่วยหลักของเครื่องอัดอากาศเป็นองค์ประกอบหลักสำหรับการควบคุมปริมาณไอเสียและร่วมมือกับระบบควบคุมเพื่อให้ได้การโหลด/ขนถ่ายหรือควบคุมการแปลงความถี่ของหน่วย
ตำแหน่งแอปพลิเคชัน: ติดตั้งระหว่างตัวกรองอากาศและพอร์ตไอดีของหน่วยหลักซึ่งพบได้ทั่วไปในเครื่องอัดอากาศแบบสกรู
หลักการทำงาน:
การโหลด: วาล์วเปิดเต็มที่ช่วยให้ปริมาณอากาศสูงสุดในการเข้าสู่หน่วยหลักสำหรับการบีบอัด
การขนถ่าย: วาล์วถูกปิด (หรือปิดบางส่วน) ลดปริมาณไอดี (แม้จะหยุดการบริโภค) ลดการใช้พลังงาน
ในแบบจำลองความถี่ผันแปร: เชื่อมโยงกับระบบ VSD ระดับการเปิดจะถูกปรับอย่างต่อเนื่องเพื่อให้ตรงกับการใช้ก๊าซ
วาล์วความดันขั้นต่ำ
ฟังก์ชั่น: ตรวจสอบให้แน่ใจว่าความดันต่ำสุด (โดยปกติ 4-5 บาร์) จะถูกเก็บรักษาไว้ในตัวคั่นน้ำมันก๊าซเพื่อให้แน่ใจว่าการไหลเวียนของน้ำมันหล่อลื่น (ผลักเข้าไปในหน่วยหลักโดยความแตกต่างของแรงดัน) และป้องกันการไหลย้อนกลับของอากาศอัดในระหว่างการปิด
ตำแหน่งแอปพลิเคชัน: ติดตั้งระหว่างเต้าเสียบของตัวคั่นน้ำมันก๊าซและท่อไอเสียหลักหลักซึ่งเป็นส่วนประกอบด้านความปลอดภัยที่จำเป็นสำหรับเครื่องอัดอากาศแบบสกรู
วาล์วเทอร์โมสเตต
ฟังก์ชั่น: ควบคุมเส้นทางการระบายความร้อนของน้ำมันหล่อลื่นเพื่อให้แน่ใจว่าอุณหภูมิของน้ำมันยังคงอยู่ในช่วงที่เหมาะสม (โดยปกติ 80-95 ℃) หลีกเลี่ยงอิมัลซิไฟเออร์ของน้ำมันหล่อลื่นที่อุณหภูมิต่ำหรือการเสื่อมสภาพของน้ำมันที่อุณหภูมิสูง
หลักการทำงาน: ในช่วงอุณหภูมิต่ำจะใช้ตัวทำความเย็นบายพาสทำให้น้ำมันร้อนเข้าสู่หน่วยหลักโดยตรง เมื่ออุณหภูมิสูงขึ้นมันจะค่อยๆเปิดขึ้นเพื่อนำน้ำมันร้อนเข้าสู่เครื่องทำความเย็นสำหรับการระบายความร้อน คุณสมบัติทางเทคนิค
การควบคุมความแม่นยำสูง: การใช้แกนวาล์วที่แม่นยำ, ไดอะแฟรมหรือลูกสูบ, ความแม่นยำในการควบคุมสูง (ค่าเบี่ยงเบนการควบคุมความดันมักจะเป็น≤± 0.2 บาร์)
ความต้านทานอุณหภูมิและความดัน: เหมาะสำหรับอุณหภูมิสูง (80 ~ 120 ℃) และสภาพแวดล้อมที่มีแรงดันสูง (สูงถึง 16 บาร์หรือสูงกว่า) ของระบบเครื่องอัดอากาศ วัสดุส่วนใหญ่เป็นเหล็กหล่อโลหะผสมอลูมิเนียมหรือสแตนเลส
การตอบสนองอย่างรวดเร็ว: เมื่อเชื่อมโยงกับระบบควบคุมเช่นElektronikon®สามารถตอบสนองต่อการเปลี่ยนแปลงแรงดันได้อย่างรวดเร็ว (ในระดับมิลลิวินาที) เพื่อให้มั่นใจว่าระบบเสถียรภาพ
การออกแบบการรั่วไหลต่ำ: การรั่วไหลมีขนาดเล็กมากในสภาวะปิดลดของเสียพลังงานโดยเฉพาะอย่างยิ่งลดการใช้พลังงานที่ไม่ได้ใช้งานในสภาพที่ไม่ได้โหลด
ความผิดพลาดและการบำรุงรักษาทั่วไป
อาการผิดพลาด:
ความล้มเหลวในการควบคุมแรงดัน (ความดันเอาท์พุทสูงเกินไป / ต่ำเกินไปหรือผันผวนอย่างมาก)
วาล์วติดขัด (ไม่สามารถเปิด / ปิดได้ตามปกติส่งผลให้เกิดปัญหาในการโหลดหรือการขนถ่ายที่ไม่สมบูรณ์)
การรั่วไหลอย่างรุนแรง (ความเสียหายต่อร่างกายวาล์วหรือพื้นผิวการปิดผนึกแสดงให้เห็นว่าการลดลงของแรงดันหรือเสียงผิดปกติ)
ความล้มเหลวของวาล์วควบคุมอุณหภูมิที่นำไปสู่อุณหภูมิน้ำมันที่ผิดปกติ (สูงเกินไปหรือต่ำเกินไป)
สาเหตุทั่วไป:
การสึกหรอหรือการปรับขนาดของแกนวาล์วหรือที่นั่งวาล์ว (เนื่องจากสิ่งสกปรกในอากาศอัดหรือสะสมของน้ำมันสะสม)
อายุหรือความเสียหายของแมวน้ำ (โอริง, ไดอะแฟรม)
ความเหนื่อยล้าจากฤดูใบไม้ผลิ (ทำให้เกิดการดริฟท์ในค่าชุดความดัน)
สัญญาณระบบควบคุมที่ผิดปกติ (เช่นความล้มเหลวของวาล์วแม่เหล็กไฟฟ้าที่มีผลต่อการทำงานของวาล์ว)
