1089962513 Atlas Copco

1089962513 Atlas Copco

I. ฟังก์ชั่นหลักและหลักการทำงาน - การตรวจสอบความดัน

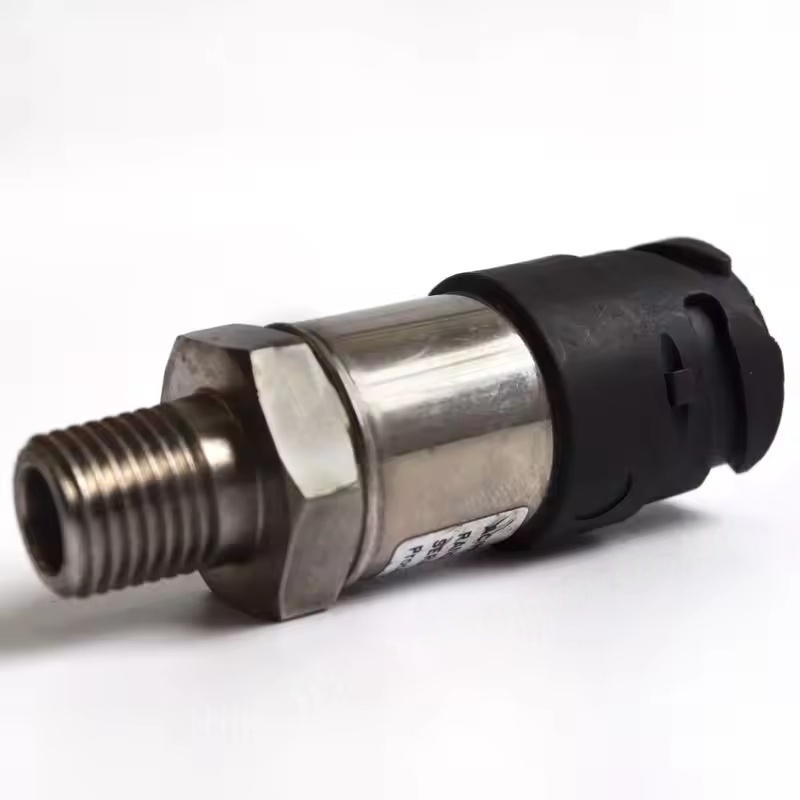

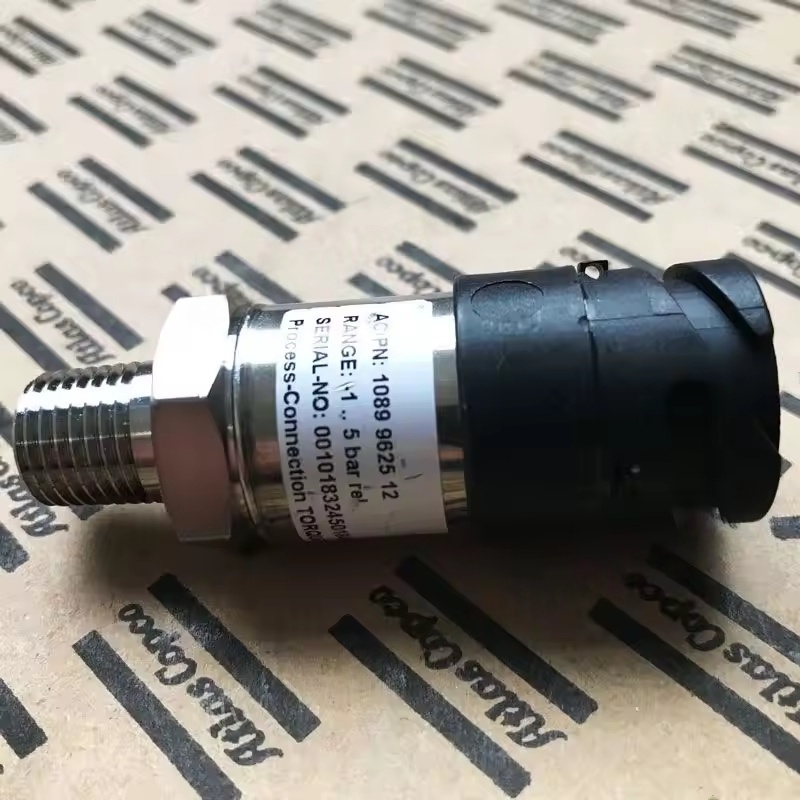

เซ็นเซอร์ความดันถูกติดตั้งที่ส่วนสำคัญของเครื่องอัดอากาศโดยใช้องค์ประกอบที่ละเอียดอ่อนในตัวเพื่อรับรู้ถึงการเปลี่ยนแปลงความดันและแปลงสัญญาณความดันทางกายภาพเป็นสัญญาณไฟฟ้า ระบบควบคุมของระบบปรับกลไกการควบคุมนี้ตามสัญญาณความดันที่ได้รับจากเซ็นเซอร์เพื่อปรับสถานะการโหลด/ขนถ่ายโดยอัตโนมัติและปริมาณการบริโภคของเครื่องอัดอากาศ:

เมื่อความดันถึงค่าขีด จำกัด บนชุดกลไกการขนถ่ายจะถูกเรียกใช้หยุดการบริโภคหรือลดเอาต์พุต

เมื่อความดันลดลงไปที่ค่าขีด จำกัด ที่ต่ำกว่าที่ตั้งไว้กระบวนการโหลดจะเริ่มต้นขึ้นเพื่อกู้คืนแหล่งจ่ายก๊าซปกติ

การป้องกันความปลอดภัย

เซ็นเซอร์ความดันบางอย่างสามารถกระตุ้นการป้องกันการปิดระบบเมื่อความดันของระบบสูงผิดปกติเพื่อป้องกันความเสียหายของอุปกรณ์ที่เกิดจากแรงดันมากเกินไป 2. ประเภททั่วไปและสถานที่ติดตั้ง

เซ็นเซอร์ความดันไอเสีย: ติดตั้งที่พอร์ตไอเสียของคอมเพรสเซอร์ตรวจสอบความดันเอาท์พุทของอากาศอัดมันเป็นหนึ่งในเซ็นเซอร์ความดันหลัก

เซ็นเซอร์ความดันน้ำมันคั่นน้ำมัน: ตรวจสอบความแตกต่างของแรงดันก่อนและหลังตัวกรองน้ำมันเพื่อตรวจสอบว่าตัวกรองน้ำมันอุดตันหรือไม่

เซ็นเซอร์ความดันไอดี: ในบางรุ่นมันถูกใช้เพื่อตรวจสอบความดันที่พอร์ตไอดีซึ่งช่วยปรับระดับการเปิดของวาล์วไอดี

รุ่นเซ็นเซอร์และตำแหน่งการติดตั้งของชุดเครื่องอัดอากาศที่แตกต่างกันแตกต่างกันเล็กน้อยและจำเป็นต้องจับคู่กับรุ่นเฉพาะ 3. อาการผิดพลาดและผลกระทบต่อความล้มเหลวของเซ็นเซอร์

สัญญาณความดันที่ผิดปกติ: หากค่าที่แสดงไม่ตรงกับความดันจริงมันจะทำให้ระบบควบคุมทำการตัดสินที่ไม่ถูกต้องส่งผลให้การโหลด/ขนถ่ายของเครื่องอัดอากาศไม่สามารถเริ่มต้นหรือปิดผิดได้

การหยุดชะงักของสัญญาณ: การขาดงานสัญญาณความดันอย่างสมบูรณ์อาจนำไปสู่การสูญเสียการควบคุมอุปกรณ์

ความแม่นยำดริฟท์

หลังจากการใช้งานในระยะยาวความแม่นยำอาจลดลงทำให้เกิดการเบี่ยงเบนในช่วงการควบคุมความดันซึ่งส่งผลต่อความเสถียรของการจ่ายก๊าซหรือการใช้พลังงานที่เพิ่มขึ้น ความเสียหายทางกายภาพ

เนื่องจากการสั่นสะเทือนอุณหภูมิสูงหรือการกัดกร่อนปานกลางที่อยู่อาศัยเซ็นเซอร์หรือเทอร์มินัลการเชื่อมต่ออาจได้รับความเสียหายทำให้เกิดสัญญาณที่ผิดปกติ

iv. การบำรุงรักษาและการเปลี่ยนจุดสำคัญการสอบเทียบปกติ

ตามวัฏจักรการบำรุงรักษาอุปกรณ์ปรับเทียบเซ็นเซอร์ความดันเพื่อให้แน่ใจว่าการวัดความแม่นยำ

การตรวจสอบและทำความสะอาด

ตรวจสอบอย่างสม่ำเสมอว่าการเดินสายเซ็นเซอร์นั้นหลวมหรือมีอายุมากขึ้นหรือไม่และอินเทอร์เฟซนั้นรั่วหรือไม่ ทำความสะอาดคราบน้ำมันและฝุ่นบนพื้นผิวเซ็นเซอร์เพื่อป้องกันการกัดกร่อนหรือการกระจายความร้อนที่ไม่ดี

ข้อควรระวังทดแทน

จำเป็นต้องเลือกเซ็นเซอร์ที่ตรงกับข้อกำหนดของโรงงานดั้งเดิม การจัดทำโมเดลเฉพาะของเครื่องอัดอากาศสามารถมั่นใจได้ว่าเข้ากันได้

ก่อนที่จะเปลี่ยนให้ตัดแหล่งจ่ายไฟและปล่อยแรงดันของระบบเพื่อหลีกเลี่ยงการทำงานที่เป็นอันตรายภายใต้แรงกดดัน

หลังจากการติดตั้งให้ทำการทดสอบความดันเพื่อยืนยันการส่งสัญญาณปกติ
