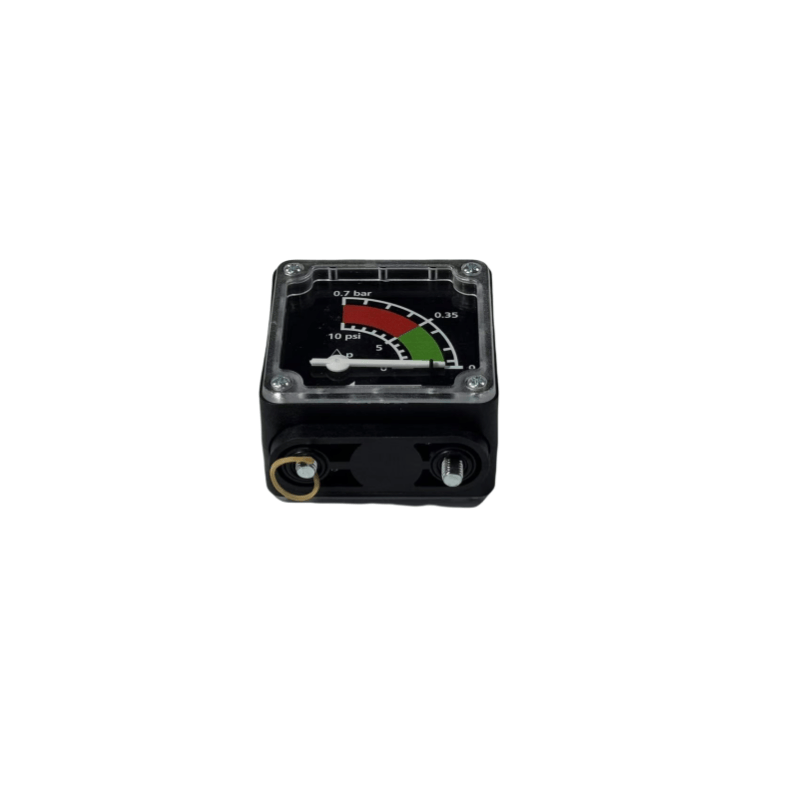

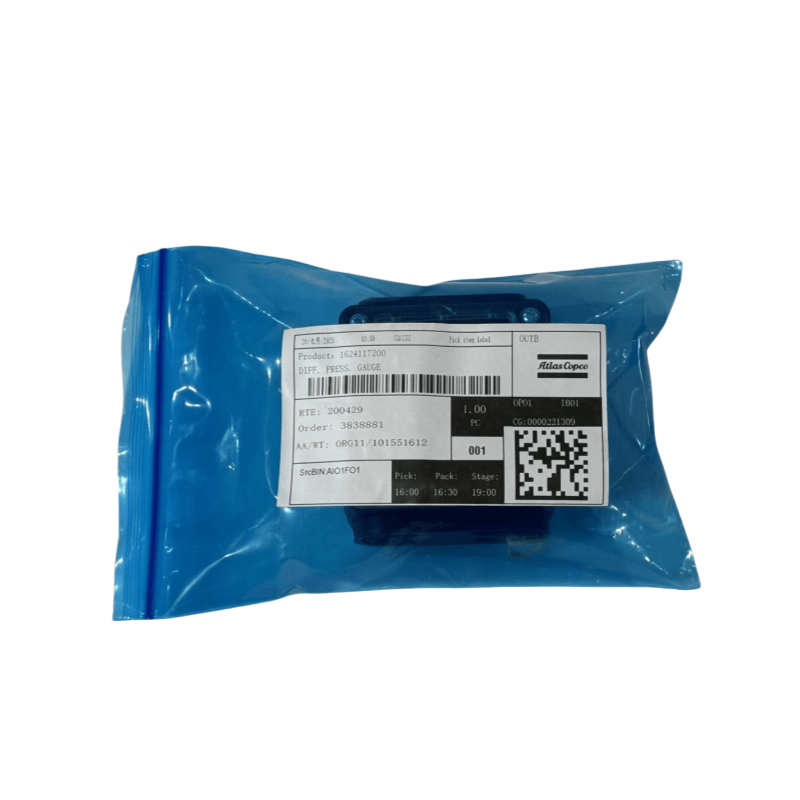

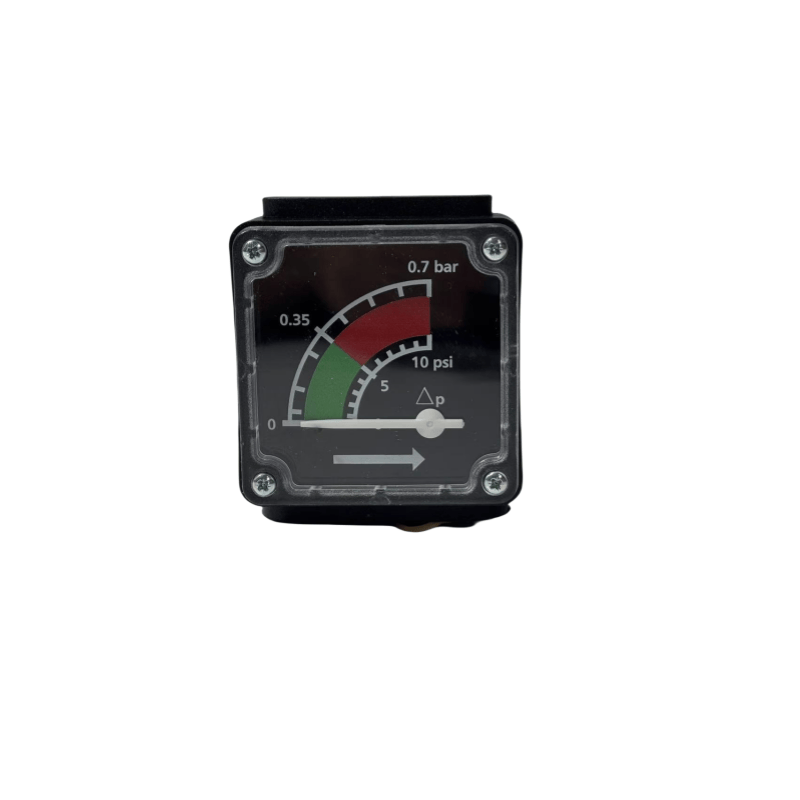

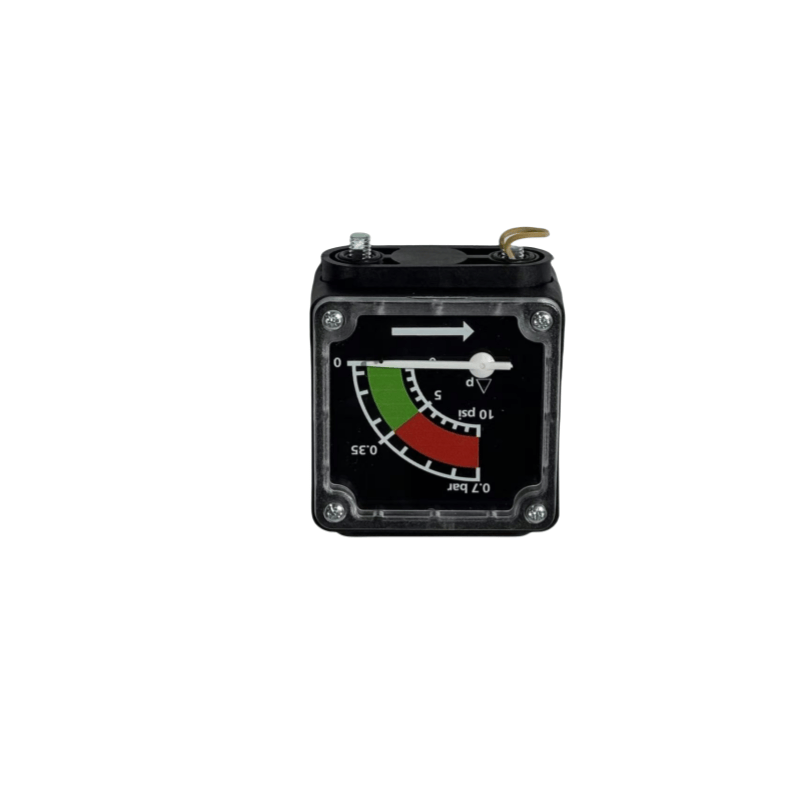

1624117200 Atlas Copco Diff Original Diff มาตรวัดความดันสำหรับคอมเพรสเซอร์สกรูน้ำมันฉีดน้ำมัน

I. โครงสร้างพื้นฐานและหลักการทำงานของ Atlas Copco Air Compressor Gauges

ส่วนประกอบหลักของมาตรวัดความดันของคอมเพรสเซอร์อากาศรวมถึงองค์ประกอบยืดหยุ่น (สำหรับการตรวจจับความดัน) กลไกการส่งสัญญาณ (สำหรับการขยายการเปลี่ยนรูป) และอุปกรณ์บ่งชี้ (สำหรับการแสดงการอ่าน):

องค์ประกอบยืดหยุ่น: ประเภทที่พบมากที่สุดคือหลอดสปริง (ท่อโลหะกลวงงอเป็นรูปร่าง C) เมื่อมีการนำอากาศอัดเข้ามาในหลอดท่อสปริงจะผ่านการเปลี่ยนรูปแบบยืดหยุ่นเนื่องจากความดันภายในซึ่งจะถูกส่งผ่านก้านเชื่อมต่อไปยังกลไกการส่งสัญญาณ

กลไกการส่งสัญญาณ: ประกอบด้วยเกียร์คันโยก ฯลฯ มันขยายการเสียรูปเล็ก ๆ ขององค์ประกอบยืดหยุ่นและผลักดันตัวชี้ให้หมุน

อุปกรณ์บ่งชี้: สเกลโทรและตัวชี้ทำงานร่วมกันเพื่อแสดงค่าความดันโดยตรง (หน่วยทั่วไปคือ MPA, BAR หรือ PSI)

ii. ประเภททั่วไปและสถานการณ์การใช้งานของ Atlas Copco Air Compressor Gauges

ขึ้นอยู่กับหลักการวัดและโครงสร้างเครื่องอัดอากาศมักใช้มาตรวัดความดันประเภทต่อไปนี้:

มาตรวัดความดันประเภทตัวชี้ธรรมดา

คุณสมบัติ: โครงสร้างที่เรียบง่ายต้นทุนต่ำการอ่านที่ใช้งานง่ายเหมาะสำหรับระบบคอมเพรสเซอร์อากาศส่วนใหญ่ (เช่นถังเก็บอากาศการตรวจสอบความดันท่อหลัก)

เกรดความแม่นยำ: โดยทั่วไป 1.6 เกรด (ข้อผิดพลาดที่อนุญาต± 1.6%), เป็นไปตามข้อกำหนดทางอุตสาหกรรมทั่วไป; สำหรับการใช้งานที่แม่นยำสามารถเลือกเกรด 1.0 ได้

มาตรวัดแรงดันแผ่นดินไหว

โครงสร้าง: กรณีที่เต็มไปด้วยกลีเซอรอลหรือน้ำมันซิลิโคนเพื่อบัฟเฟอร์ผลกระทบของการสั่นสะเทือนต่อตัวชี้และป้องกันการกระวนกระวายใจตัวชี้และการสึกหรอส่วนประกอบภายใน

สถานการณ์แอปพลิเคชัน: เครื่องอัดอากาศมือถือเครื่องอัดอากาศแบบลูกสูบ (พร้อมการสั่นสะเทือนอย่างมีนัยสำคัญ) หรือระบบที่มีความผันผวนของแรงดันบ่อยครั้ง มาตรวัดความดันสัมผัสไฟฟ้า

ฟังก์ชั่น: นอกเหนือจากการระบุความดันแล้วยังสามารถออกสัญญาณไฟฟ้าเมื่อความดันเกินขีด จำกัด ที่ตั้งไว้ล่วงหน้า (ขีด จำกัด บนและล่าง) และ联动ควบคุมการเริ่มต้นและหยุดของคอมเพรสเซอร์อากาศหรือกระตุ้นการเตือน (เช่นการหยุดเครื่องเพื่อป้องกันเมื่อความดันเกินขีด จำกัด บน)

แอพพลิเคชั่น: การควบคุมอัตโนมัติของระบบคอมเพรสเซอร์อากาศ， บรรลุการควบคุมแรงดันอัตโนมัติ

มาตรวัดความดันดิจิตอล

คุณสมบัติ： ความดันที่วัดได้โดยเซ็นเซอร์อิเล็กทรอนิกส์， แสดงในรูปแบบดิจิตอลบน LCD， ความแม่นยำสูง (มักจะสูงกว่า 0.5 เกรด)， สามารถติดตั้งฟังก์ชั่นการบันทึกข้อมูลและฟังก์ชั่นการสื่อสาร (เช่นอินเทอร์เฟซ RS485)

ใช้งาน： ระบบคอมเพรสเซอร์อากาศอัจฉริยะหรือสถานการณ์ที่ต้องใช้การควบคุมความดันที่แม่นยำ (เช่นห้องปฏิบัติการการผลิตที่แม่นยำ)

iii. พารามิเตอร์หลักและเคล็ดลับการเลือกสำหรับ Atlas Copco Air Compressor Gauges Pressure Gauges

มีความจำเป็นที่จะต้องครอบคลุมแรงดันการทำงานที่แท้จริงของเครื่องอัดอากาศ (โดยปกติ 0 ~ 1.6mpa, 0 ~ 2.5mpa) และเมื่อเลือกช่วงให้ทำตามหลักการที่ว่า "ความดันในการทำงานควรอยู่ระหว่าง 1/3 และ 2/3 ของช่วง" ระดับความแม่นยำ

สำหรับสภาพการทำงานปกติเกรด 1.6 เพียงพอ สำหรับการวัดหรือการควบคุมที่แม่นยำต้องมีเกรด 0.4 หรือ 0.25 เกรด (ที่มีข้อผิดพลาดน้อยลง) ข้อกำหนดส่วนต่อประสาน

อินเทอร์เฟซเกลียวมักจะเป็น M14 × 1.5, G1/4, NPT1/4 ฯลฯ และจำเป็นต้องจับคู่อินเทอร์เฟซของท่ออัดอากาศ การติดตั้งสามารถทำได้ผ่านการแปลงอะแดปเตอร์

การปรับตัวด้านสิ่งแวดล้อม

อุณหภูมิ: -40 ~ 70 ℃ (ประเภทมาตรฐาน) สำหรับสภาพแวดล้อมที่อุณหภูมิสูงเลือกแบบจำลองที่ทนอุณหภูมิสูง (เช่นมาตรวัดที่ทนต่อการกระแทกที่เต็มไปด้วยซิลิโคน)

ความเข้ากันได้ของสื่อ: เมื่ออากาศอัดมีหมอกน้ำมันให้แน่ใจว่าส่วนประกอบภายในของมาตรวัดนั้นทนน้ำมัน สำหรับเครื่องอัดอากาศที่ไม่มีน้ำมันให้เลือกวัสดุสแตนเลส (สำหรับความต้านทานการกัดกร่อน)

การติดตั้งและใช้ข้อกำหนดสำหรับ Atlas Copco Air Compressor Gauges การติดตั้งตำแหน่งการติดตั้ง

ควรติดตั้งในตำแหน่งที่สังเกตได้ง่ายและปราศจากการสั่นสะเทือน (เช่นด้านบนของถังเก็บอากาศท่อส่งอากาศท่อระบายอากาศ) หลีกเลี่ยงแสงแดดโดยตรงหรือใกล้กับแหล่งความร้อน (เพื่อป้องกันอุณหภูมิจากความแม่นยำ)

การติดตั้งแนวนอนหรือแนวตั้ง (ตามทิศทางที่ระบุไว้บนหน้าปัด) โดยมีมุมเอียงไม่เกิน 30 °มิฉะนั้นจะทำให้เกิดข้อผิดพลาดในการอ่าน

ข้อกำหนดการติดตั้ง

ติดตั้งท่อบัฟเฟอร์ (เช่นท่อขดลวดหรือวาล์วหยุด): เพื่อลดผลกระทบของการเต้นของแรงดันในแกนเกจและยืดอายุการใช้งาน

ก๊าซไอเสียก่อนการใช้งานครั้งแรก: เมื่อเปิดวาล์วให้ทำงานอย่างช้าๆเพื่อปล่อยน้ำคอนเดนเสทหรือสิ่งสกปรกในท่อเพื่อป้องกันความเสียหายต่อส่วนประกอบภายใน

การสอบเทียบปกติ

ตามข้อกำหนดการวัดการปรับเทียบอย่างน้อยปีละครั้ง (โดยเปรียบเทียบกับมาตรวัดความดันมาตรฐาน) หากการเบี่ยงเบนมากเกินไปจะต้องได้รับการซ่อมแซมหรือเปลี่ยนใหม่เพื่อให้แน่ใจว่าการอ่านที่แม่นยำ
