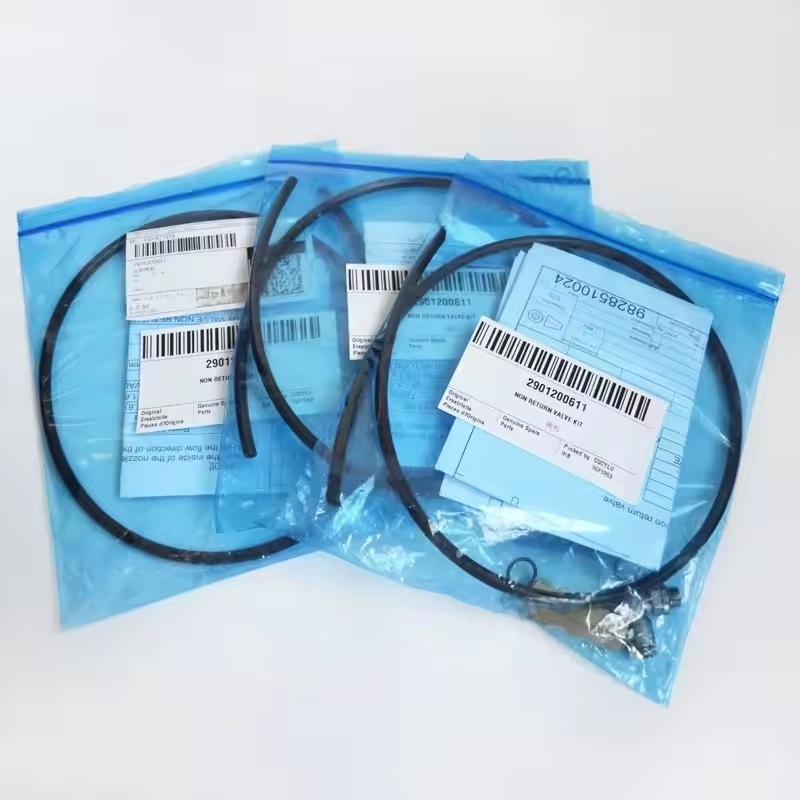

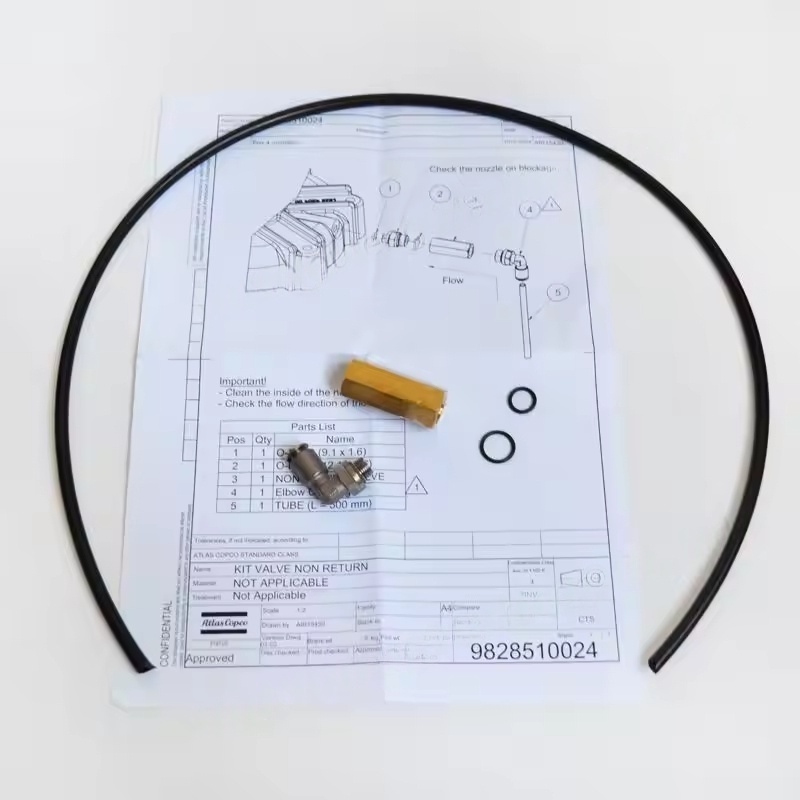

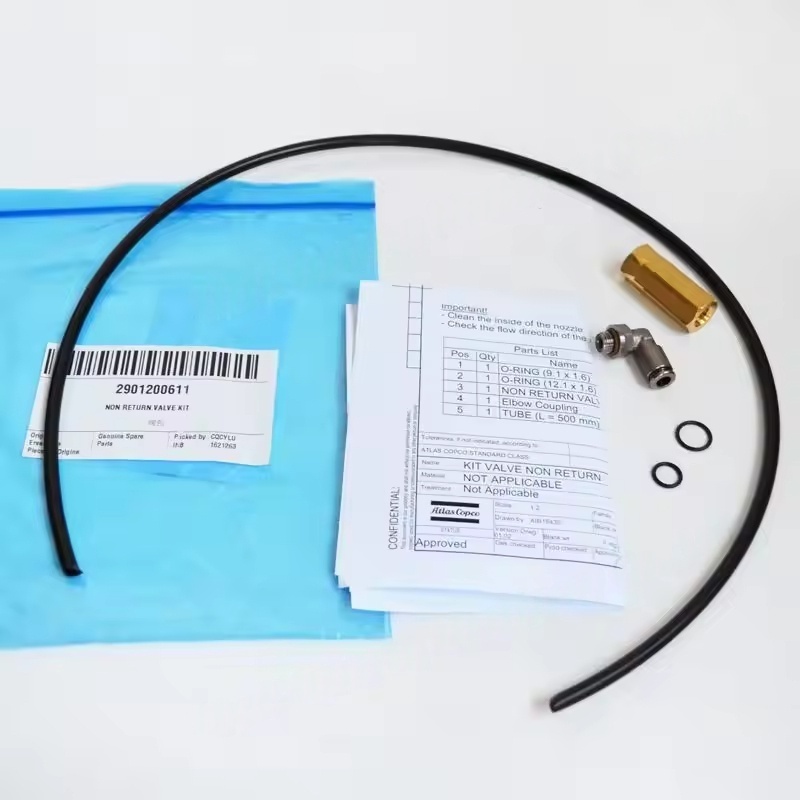

2901200611 ATLAS COPCO ชุดวาล์วไม่ส่งคืนสำหรับคอมเพรสเซอร์สกรูน้ำมันฉีดน้ำมัน

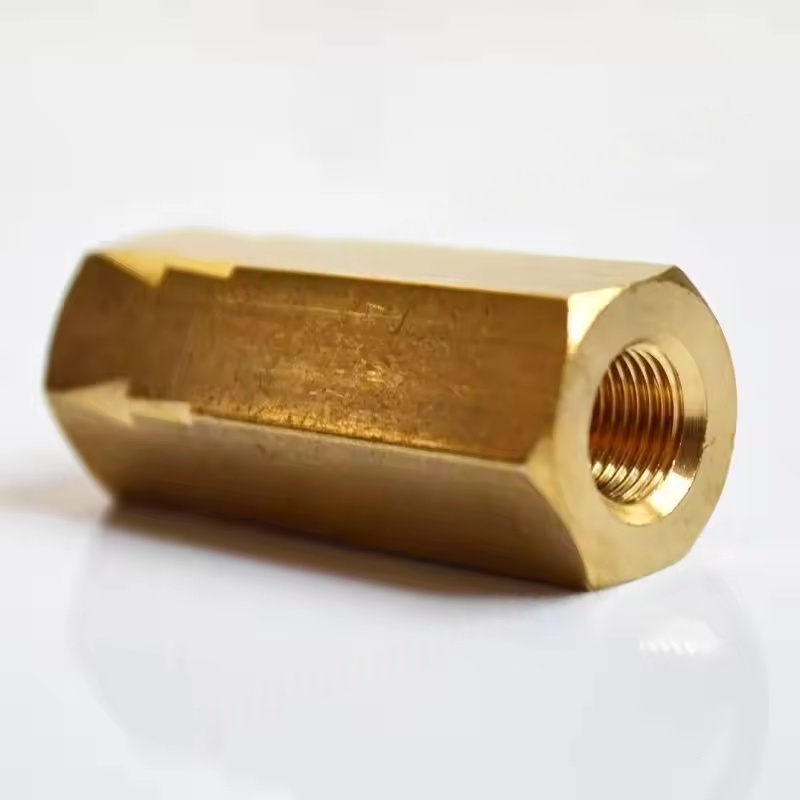

1. ร่างกายวาล์วของชุดวาล์วที่ไม่กลับมาของเครื่องอัดอากาศ

ฟังก์ชั่น: เป็นเปลือกนอกของแอสเซมบลีทั้งหมดมันรองรับส่วนประกอบหลักภายในและเชื่อมต่อท่อ

วัสดุ: เลือกขึ้นอยู่กับความดันในการทำงานและลักษณะกลางวัสดุทั่วไป ได้แก่ เหล็กหล่อ (เหมาะสำหรับสภาวะความดันต่ำ) เหล็กหล่อ (ความดันปานกลางสูง) และสแตนเลส (สำหรับสภาพแวดล้อมการกัดกร่อนเช่นอุตสาหกรรมอาหารและเภสัชกรรม)

โครงสร้าง: โดยปกติจะอยู่ในประเภทตรงหรือมุมขวามันมีช่องของเหลวภายในเพื่อให้แน่ใจว่าทางเดินของอากาศที่ราบรื่น

2. แกนวาล์ว (แผ่นดิสก์วาล์ว) ของชุดวาล์วที่ไม่คืนกลับของเครื่องอัดอากาศ

ฟังก์ชั่น: ควบคุมทิศทางของการไหลเวียนของอากาศช่วยให้การไหลเพียงทางเดียว (จากเต้าเสียบอัดอากาศไปยังถังเก็บหรือท่อส่งน้ำ) และป้องกันการไหลย้อนกลับ

ประเภททั่วไป:

แกนวาล์วชนิดลิฟท์: เลื่อนขึ้นและลงไปตามแกนร่างกายของวาล์วมีประสิทธิภาพการปิดผนึกที่ดีเหมาะสำหรับท่อขนาดเล็กเส้นผ่าศูนย์กลาง

แกนวาล์วประเภทสวิง: เปิดโดยการหมุนรอบแกนบานพับมีความต้านทานต่ำเหมาะสำหรับสถานการณ์การไหลสูงและเส้นผ่าศูนย์กลางขนาดใหญ่

Ball Type Valve Core: แมวน้ำผ่านแรงน้ำหนักตัวเองหรือสปริงของลูกมีโครงสร้างที่เรียบง่ายและการตอบสนองที่รวดเร็ว

วัสดุ: ส่วนใหญ่ทำจากโลหะที่ทนต่อการสึกหรอ (เช่นทองเหลือง, เหล็กดัด), สถานการณ์ที่มีความแม่นยำสูงบางสถานการณ์ใช้พลาสติกวิศวกรรม (เช่น polytetrafluoroethylene) เพื่อเพิ่มประสิทธิภาพการปิดผนึก

3. ส่วนประกอบการปิดผนึกของชุดวาล์วที่ไม่กลับมาของเครื่องอัดอากาศ

ฟังก์ชั่น: ทำให้มั่นใจได้ถึงความรุนแรงเมื่อแกนวาล์วสัมผัสกับที่นั่งวาล์วป้องกันการรั่วไหล

วัสดุทั่วไป:

Nitrile Butadiene Rubber (NBR): ความต้านทานน้ำมันที่ดีเหมาะสำหรับระบบคอมเพรสเซอร์อากาศธรรมดา

Fluororubber (FKM): ทนต่ออุณหภูมิสูงและการกัดกร่อนทางเคมีเหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงหรือพิเศษ

พื้นผิวการปิดผนึกโลหะ: บรรลุการปิดผนึกผ่านพื้นผิวสัมผัสโลหะที่มีความแม่นยำซึ่งเหมาะสำหรับสภาวะความดันสูงและอุณหภูมิสูง

4. สปริงของชุดวาล์วที่ไม่กลับมาของเครื่องอัดอากาศ

ฟังก์ชั่น: ให้กำลังดีดตัวขึ้นเพื่อให้แกนวาล์วยึดติดกับที่นั่งวาล์วอย่างแน่นหนาเมื่อไม่มีการไหลเวียนของอากาศไปข้างหน้า

ลักษณะ: ความยืดหยุ่นของสปริงจำเป็นต้องจับคู่ความดันในการทำงานของระบบ - ความยืดหยุ่นมากเกินไปจะเพิ่มความต้านทานการไหลของอากาศน้อยเกินไปอาจนำไปสู่การปิดผนึกที่ไม่ดี

วัสดุ: มักจะทำจากสแตนเลสเพื่อป้องกันการเกิดสนิมและความล้มเหลวในสภาพแวดล้อมที่ชื้นหรือมัน

5. ที่นั่งวาล์วของชุดวาล์วที่ไม่คืนกลับของเครื่องอัดอากาศ

ฟังก์ชั่น: สร้างคู่การปิดผนึกด้วยแกนวาล์วเป็นพื้นผิวสัมผัสที่สำคัญเพื่อป้องกันการไหลเวียนของอากาศย้อนกลับ

คุณสมบัติ: พื้นผิวจะต้องมีการกลึงอย่างแม่นยำ (เช่นการขัด) เพื่อให้แน่ใจว่าพอดีกับแกนวาล์วสามารถเปลี่ยนที่นั่งวาล์วบางส่วนเพื่อการบำรุงรักษาได้ง่าย

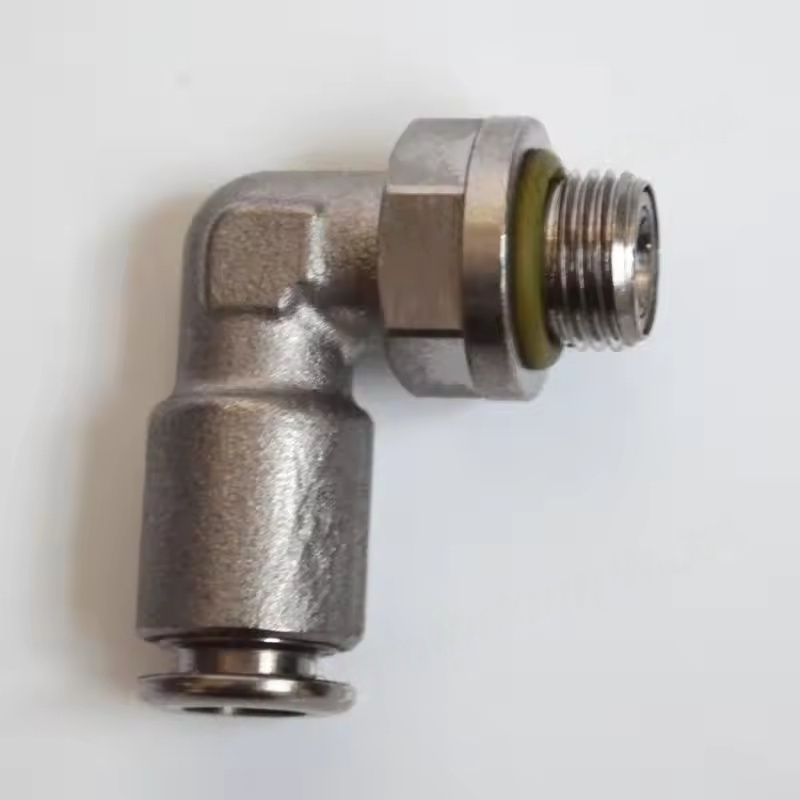

6. อินเทอร์เฟซการเชื่อมต่อของชุดวาล์วที่ไม่คืนกลับของเครื่องอัดอากาศ

ฟังก์ชั่น: เชื่อมต่อพอร์ตไอเสียของคอมเพรสเซอร์อากาศกับท่อปลายน้ำ (เช่นถังเก็บเครื่องอบแห้ง ฯลฯ )

แบบฟอร์มทั่วไป:

อินเตอร์เฟสเกลียว (เธรดภายใน / เธรดภายนอก): เช่นเธรด G, เธรด NPT, เหมาะสำหรับเส้นผ่านศูนย์กลางขนาดเล็ก (≤DN50)

อินเทอร์เฟซหน้าแปลน: เหมาะสำหรับท่อขนาดใหญ่ขนาดใหญ่ให้การเชื่อมต่อที่มั่นคงและการปิดผนึกที่แข็งแกร่ง

อินเทอร์เฟซการเชื่อม: เหมาะสำหรับสถานการณ์ที่มีแรงดันสูงและมีการสั่นสะเทือนสูงต้องมีการติดตั้งการเชื่อมอย่างมืออาชีพ

ฟังก์ชั่นหลักของชุดวาล์วที่ไม่กลับมาของเครื่องอัดอากาศ

ป้องกันการไหลย้อนกลับ: ป้องกันไม่ให้อากาศอัดในถังเก็บจากการไหลกลับไปยังหน่วยหลักของคอมเพรสเซอร์อากาศเมื่อหยุดการหลีกเลี่ยงการหมุนย้อนกลับของหน่วยหลักหรือน้ำมันหล่อลื่นที่ถูกผลักเข้าไปในกระบอกสูบ

ปกป้องระบบ: ป้องกันไม่ให้น้ำคอนเดนเสทหรือสิ่งสกปรกจากอุปกรณ์ปลายน้ำ (เช่นเครื่องอบแห้งตัวกรอง) จากการไหลกลับเข้าไปในเครื่องอัดอากาศลดความเสี่ยงของความล้มเหลว

รักษาความดันของระบบ: มั่นใจได้ถึงความเสถียรของความดันในถังเก็บหลังจากปิดเครื่องหลีกเลี่ยงการเริ่มต้นของคอมเพรสเซอร์อากาศบ่อยครั้ง
