ฐานของตัวกรองน้ำมันสำหรับ Atlas Copco Air Compressors - 1. โครงสร้างและฟังก์ชั่น

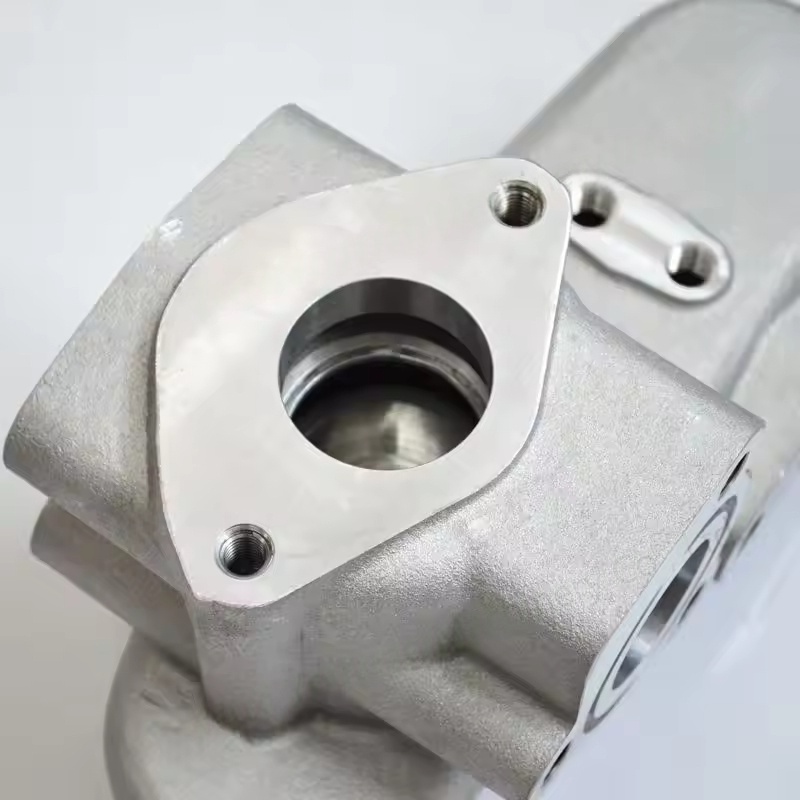

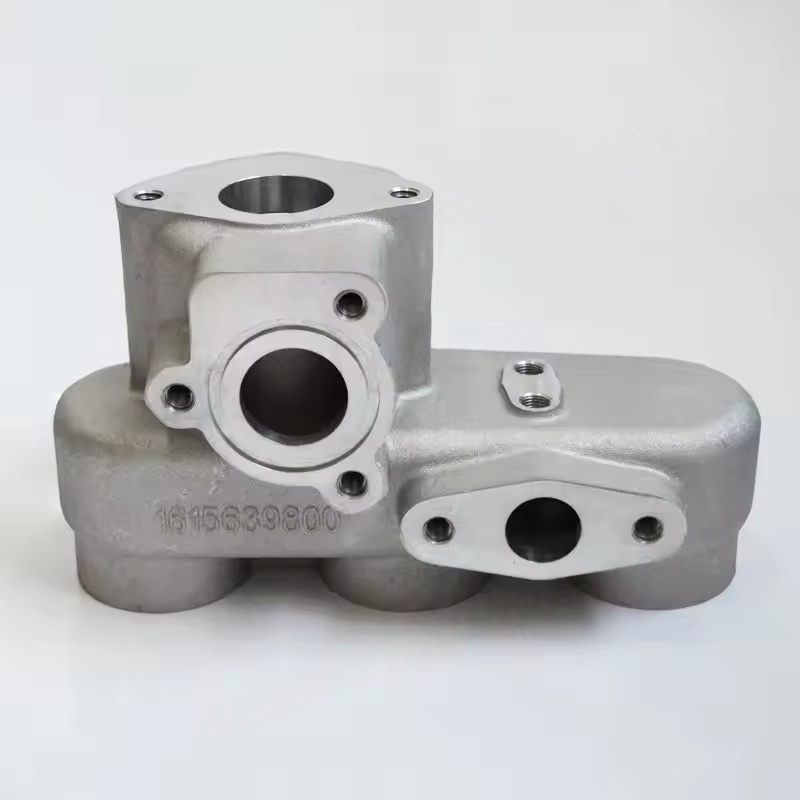

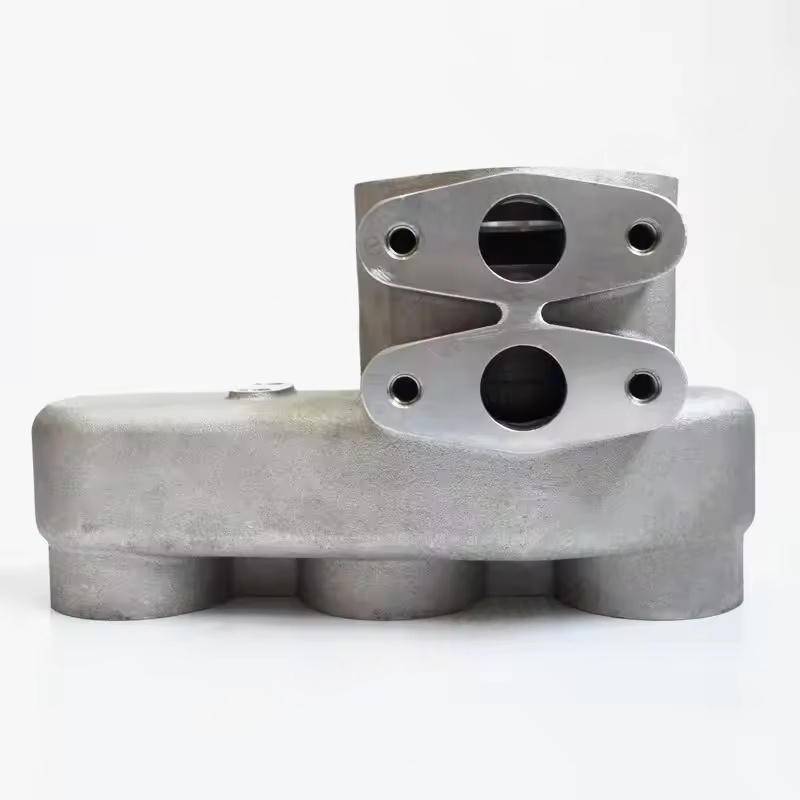

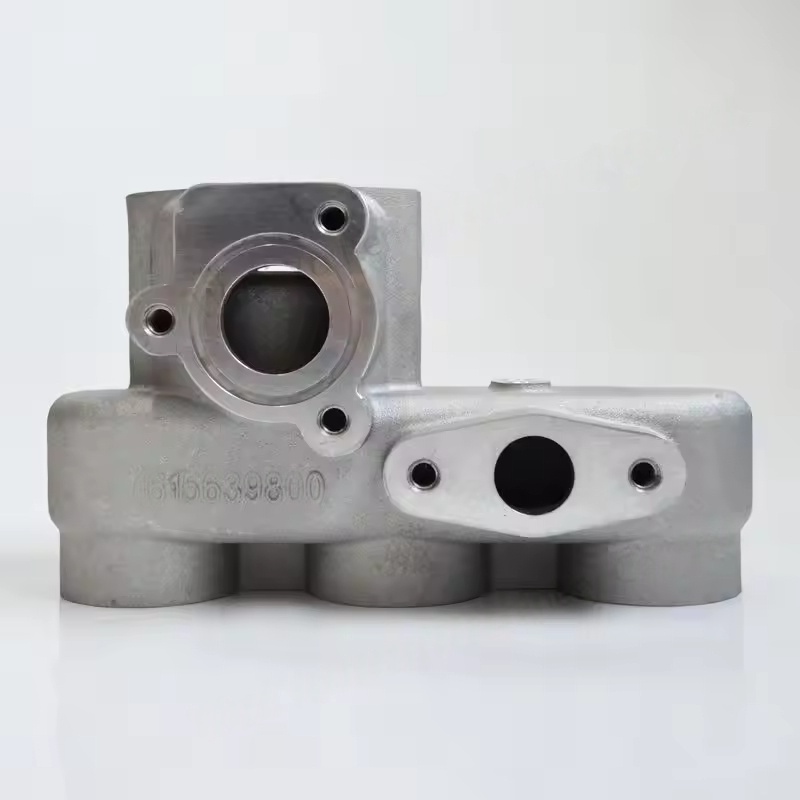

โครงสร้างหลัก: โดยปกติแล้วการหล่อโลหะ (ส่วนใหญ่เป็นโลหะผสมอลูมิเนียมหรือเหล็กหล่อ) รวมเข้ากับน้ำมันทางเข้าน้ำมันเต้าเสียบอินเทอร์เฟซการติดตั้งและพื้นผิวการปิดผนึก บางฐานยังมีวาล์วบายพาส (เมื่อองค์ประกอบตัวกรองอุดตันวาล์วบายพาสจะเปิดขึ้นเพื่อให้แน่ใจว่าน้ำมันหล่อลื่นไหลเวียนรอบองค์ประกอบตัวกรองและยังคงไหลเวียนป้องกันไม่ให้หน่วยหลักเสียหายเนื่องจากขาดน้ำมัน) ฟังก์ชั่นหลัก:
แก้ไขตัวกรองน้ำมันและตรวจสอบให้แน่ใจว่าองค์ประกอบตัวกรองได้รับการติดตั้งอย่างปลอดภัยในสภาพแวดล้อมการสั่นสะเทือนของหน่วยเพื่อป้องกันการคลายและการรั่วไหลของน้ำมัน
แนะนำน้ำมันหล่อลื่นเพื่อเข้าสู่ตัวกรองจากทางเดินน้ำมันหลักของเครื่อง (ก่อนการกรอง) จากนั้นส่งน้ำมันสะอาดที่กรองกลับไปยังตลับลูกปืนหลัก, ใบพัด ฯลฯ ของเครื่อง (หลังจากการกรอง) สร้างวงจรหล่อลื่นที่สมบูรณ์
ผ่านการออกแบบการปิดผนึก (ด้วยปะเก็นโอริงหรือปิดผนึก) ป้องกันน้ำมันหล่อลื่นจากการรั่วไหลในระหว่างกระบวนการไหลทำให้มั่นใจได้ถึงความดันของระบบที่มั่นคง
ii. การปรับตัวและลักษณะ
ปรับแต่งสำหรับเค้าโครงวงจรน้ำมันและข้อกำหนดตัวกรอง (เส้นผ่านศูนย์กลาง, เส้นอินเตอร์เฟส) ของชุดเครื่องอัดอากาศที่แตกต่างกัน (เช่น GA, ZR, ZT ฯลฯ ) เพื่อให้มั่นใจว่าการเชื่อมต่อที่แม่นยำกับตัวกรองน้ำมันและวงจรน้ำมันหลัก
วัสดุมีความต้านทานน้ำมันและความแข็งแรงเชิงกลบางอย่างสามารถทนต่อการแช่น้ำมันหล่อลื่นในระยะยาวและแรงบิดในระหว่างการติดตั้งและปรับให้เข้ากับการเปลี่ยนแปลงของอุณหภูมิในระหว่างการทำงานของเครื่องจักร (-10 ถึง 120 ℃)
iii. ปัญหาทั่วไปและการบำรุงรักษา
ความผิดพลาดของการรั่วไหล: การสึกหรอของพื้นผิวการปิดผนึกระหว่างฐานและตัวกรองอายุของโอริงหรือรอยแตกในฐานของตัวเองสามารถนำไปสู่การรั่วไหลของน้ำมัน ตรวจสอบเงื่อนไขของชิ้นส่วนปิดผนึกและแทนที่ฐานหากจำเป็น
การอุดตันหรือการไหลที่ไม่ดี: หากทางผ่านน้ำมันภายในฐานอุดตันเนื่องจากการสะสมของสิ่งเจือปนหรือการหล่อข้อบกพร่อง (เช่นเสี้ยนที่ไม่สะอาด) มันจะทำให้เกิดการไหลของน้ำมันหล่อลื่นไม่เพียงพอ ถอดแยกชิ้นส่วนและทำความสะอาดหรือเปลี่ยนฐาน
ความสนใจในการติดตั้ง: เมื่อเปลี่ยนตัวกรองน้ำมันทำความสะอาดพื้นผิวการปิดผนึกของฐานตรวจสอบรอยขีดข่วนหรือการเสียรูป เมื่อติดตั้งตัวกรองใหม่ให้กระชับตามแรงบิดที่ระบุ (โดยปกติ 20-30 N · m) หลีกเลี่ยงการกระชับมากเกินไปซึ่งจะทำให้ด้ายฐานหรือการรัดแน่นซึ่งนำไปสู่การรั่วไหล
