ฟังก์ชั่นและแอปพลิเคชันพื้นฐาน
ฟังก์ชั่นการปิดผนึก: ชุดนี้มีส่วนประกอบการปิดผนึกต่าง ๆ ซึ่งใช้สำหรับการปิดผนึกแบบคงที่หรือแบบไดนามิกที่จุดเชื่อมต่อระหว่างบล็อกเครื่องมือและท่อเซ็นเซอร์มาตรวัดความดัน ฯลฯ เพื่อป้องกันการรั่วไหลของอากาศอัดน้ำมันหล่อลื่นหรือก๊าซควบคุม
ส่วนประกอบที่เข้ากันได้: ส่วนใหญ่จะถูกติดตั้งบนโมดูลควบคุมเครื่องมือ (บล็อกเครื่องมือ) ของคอมเพรสเซอร์อากาศ โมดูลนี้มักจะรวมอินเทอร์เฟซเซ็นเซอร์ความดัน, อินเทอร์เฟซมาตรวัดความดัน, ข้อต่อท่อควบคุม ฯลฯ และเป็นโหนดสำคัญสำหรับการตรวจสอบความดันอุปกรณ์และการส่งสัญญาณควบคุม

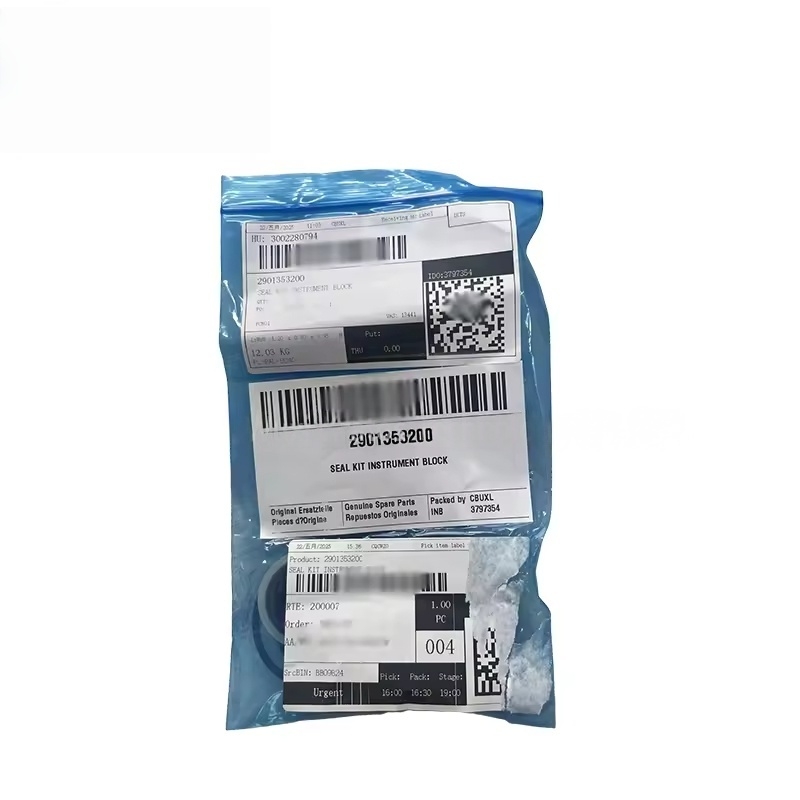

โมเดลที่ใช้งานได้: 2901353200 เป็นจำนวนชิ้นส่วนโรงงานดั้งเดิมของ Atlas Copco พบได้ทั่วไปในเครื่องอัดอากาศสกรูซีรีย์ GA (เช่นรุ่น GA ขนาดกลางและขนาดใหญ่บางรุ่น) และอุปกรณ์ระบบอากาศอัดที่เกี่ยวข้อง ความเข้ากันได้เฉพาะจะต้องได้รับการยืนยันตามรูปแบบอุปกรณ์และชุดการผลิต
องค์ประกอบและวัสดุ

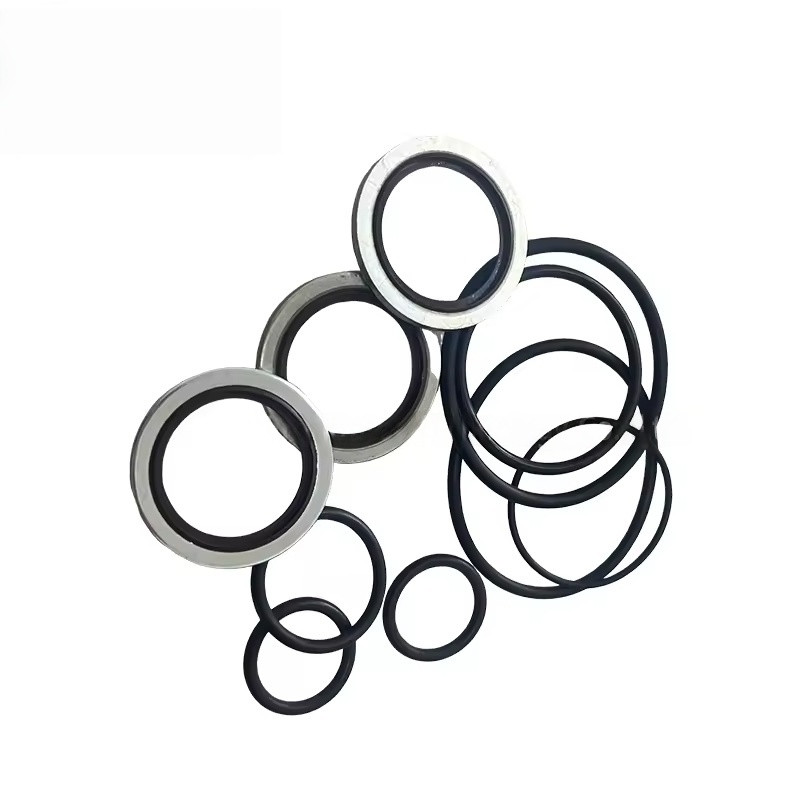

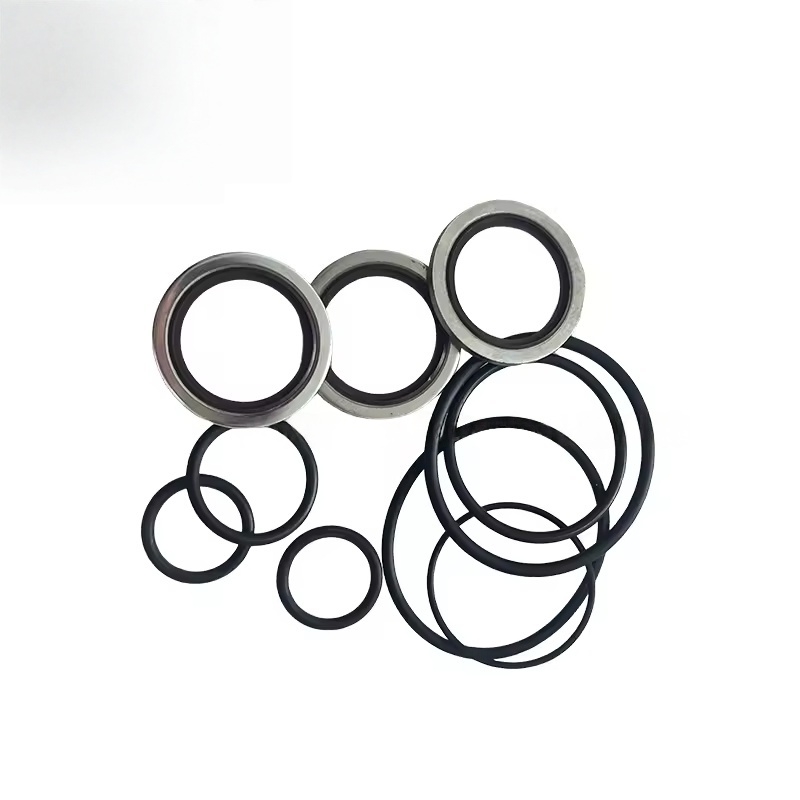

ส่วนประกอบหลัก: มักจะมีข้อกำหนดที่แตกต่างกันของโอริง, ปะเก็นปิดผนึก, เครื่องซักผ้าแบน, ฝาครอบฝุ่น ฯลฯ ปริมาณและขนาดที่เฉพาะเจาะจงขึ้นอยู่กับการออกแบบโครงสร้างของบล็อกเครื่องมือ
ลักษณะวัสดุ:
ส่วนประกอบการปิดผนึกส่วนใหญ่ใช้ยางกันน้ำมันและป้องกันอุณหภูมิ (เช่น Nitrile ยาง NBR หรือ FKM FLUOROBBER) ซึ่งเหมาะสำหรับน้ำมันหล่อลื่นสื่ออากาศอัดและอุณหภูมิการทำงาน 80-120 ℃
เครื่องซักผ้าโลหะบางตัวทำจากทองเหลืองหรือสแตนเลสเพื่อให้แน่ใจว่ามีความแข็งแรงสูงและความต้านทานการกัดกร่อน
ข้อกำหนดที่แม่นยำ: ส่วนประกอบการปิดผนึกมีความแม่นยำในมิติสูงและช่องว่างการผสมพันธุ์กับอินเทอร์เฟซบล็อกเครื่องมือจะถูกควบคุมอย่างเคร่งครัดเพื่อให้แน่ใจว่ามีความน่าเชื่อถือในการปิดผนึก
เวลาทดแทนและปัญหาทั่วไป
การเปลี่ยนสัญญาณ:
การรั่วไหลเกิดขึ้นที่ส่วนการเชื่อมต่อของบล็อกเครื่องมือ (เช่นคราบน้ำมันหรือเครื่องหมายอากาศที่ส่วนต่อประสานความดัน)
การแสดงความดันผิดปกติ (เป็นไปได้เนื่องจากการรั่วไหลทำให้เกิดสัญญาณความดันที่ไม่ถูกต้อง)
ในระหว่างการบำรุงรักษาปกติหรือการเปลี่ยนบล็อกเครื่องมือเซ็นเซอร์ ฯลฯ ชุดปิดผนึกจะต้องถูกแทนที่พร้อมกัน (ส่วนประกอบการปิดผนึกเป็นชิ้นส่วนที่สวมใส่ได้ง่ายและไม่แนะนำให้นำกลับมาใช้ใหม่)
ผลกระทบของความผิดพลาด:
การรั่วไหลจะทำให้เกิดการสูญเสียความดันของระบบและเพิ่มการใช้พลังงาน
การรั่วไหลของน้ำมันหล่อลื่นอาจทำให้เกิดมลพิษต่อสิ่งแวดล้อมหรือทำให้ระดับน้ำมันลดลงส่งผลต่อการหล่อลื่นอุปกรณ์
การบิดเบือนสัญญาณความดันอาจทำให้ระบบควบคุมผิดและกระตุ้นการทำงานที่ผิดปกติของหน่วย
ข้อควรระวังในการเปลี่ยนและบำรุงรักษา
การรับประกันชิ้นส่วนอะไหล่จากโรงงานดั้งเดิม: 2901353200 เป็นชุดซีลที่เฉพาะเจาะจงจากโรงงานดั้งเดิม จะต้องใช้กับผลิตภัณฑ์ดั้งเดิมของ Atlas Copco เพื่อให้แน่ใจว่าขนาดของส่วนประกอบการปิดผนึกวัสดุและบล็อกเครื่องมือจะถูกจับคู่อย่างสมบูรณ์หลีกเลี่ยงการรั่วไหลรองเนื่องจากปัญหาความเข้ากันได้
ข้อกำหนดการติดตั้ง:
ก่อนที่จะเปลี่ยนให้ทำความสะอาดพื้นผิวการปิดผนึกของบล็อกเครื่องมืออย่างละเอียดลบคราบน้ำมันที่เหลือส่วนประกอบการปิดผนึกอายุและสิ่งสกปรก
ติดตั้งแต่ละองค์ประกอบการปิดผนึกตามลำดับที่สอดคล้องกันตามลำดับการถอดประกอบเพื่อให้แน่ใจว่าไม่มีการละเว้นหรือการบิดเบือน (โดยเฉพาะอย่างยิ่งโอริงจำเป็นต้องใส่อย่างถูกต้องลงในร่องปิดผนึก)
หลีกเลี่ยงการใช้เครื่องมือที่คมชัดเพื่อติดต่อส่วนประกอบการปิดผนึกเพื่อป้องกันรอยขีดข่วนที่อาจนำไปสู่ความล้มเหลวในการปิดผนึก
กระชับสลักเกลียวที่เชื่อมต่อตามแรงบิดที่ระบุเพื่อให้แน่ใจว่าการสัมผัสอย่างสม่ำเสมอของพื้นผิวการปิดผนึกและหลีกเลี่ยงการกระชับมากเกินไปซึ่งอาจทำลายบล็อกเครื่องมือหรือส่วนประกอบการปิดผนึก
