I. ข้อต่อสำหรับคอมเพรสเซอร์ (ใช้สำหรับการส่งอุปกรณ์)
ใช้ในการเชื่อมต่อมอเตอร์คอมเพรสเซอร์กับหน่วยหลัก (เช่นใบพัดสกรูส่วนประกอบลูกสูบ ฯลฯ ) เพื่อถ่ายโอนแรงบิดและชดเชยข้อผิดพลาดในการติดตั้ง คุณสมบัติหลักมีดังนี้:
1. ประเภทและโครงสร้างทั่วไป
ข้อต่อแบบยืดหยุ่น: การส่งพลังงานผ่านยางหรืออีลาสโตเมอร์โพลียูรีเทนที่ใช้กันอย่างแพร่หลายมากที่สุดสามารถดูดซับแรงกระแทกการบัฟเฟอร์และการชดเชยการเบี่ยงเบนตามแนวแกนรัศมีและเชิงมุม
ข้อต่อที่เข้มงวด： เหมาะสำหรับสถานการณ์การติดตั้งที่มีความแม่นยำสูง， โดยไม่มีความสามารถในการบัฟเฟอร์， แต่มีประสิทธิภาพการส่งผ่านสูง， อนุญาตให้เบี่ยงเบนเล็กน้อยเพียงเล็กน้อย
ไดอะแฟรมข้อต่อ： การใช้ไดอะแฟรมโลหะเป็นองค์ประกอบยืดหยุ่น， ทนต่ออุณหภูมิสูงและการปนเปื้อนของน้ำมัน， เหมาะสำหรับคอมเพรสเซอร์ขนาดใหญ่ที่มีความเร็วในการหมุนสูงและแรงบิดสูง， พร้อมความสามารถในการชดเชยที่แข็งแกร่งและการบำรุงรักษาน้อยลง
2. ฟังก์ชั่นหลัก
ถ่ายโอนพลังงานมอเตอร์ไปยังหน่วยหลักคอมเพรสเซอร์อย่างแม่นยำ， ทำให้มั่นใจได้ว่าการสูญเสียพลังงานน้อยที่สุด
ดูดซับการสั่นสะเทือนและผลกระทบในระหว่างการใช้งานอุปกรณ์， ปกป้องส่วนประกอบที่แม่นยำเช่นมอเตอร์และตลับลูกปืน
ชดเชยข้อผิดพลาดแบบโคแอกซ์ระหว่างการติดตั้ง (แกน， เรเดียล， และเชิงมุม)， หลีกเลี่ยงความเครียดเพิ่มเติม
3. ความผิดพลาดและการบำรุงรักษา
ปัญหาที่พบบ่อย： อายุ / การทำลายของอีลาสโตเมอร์ (ส่งผลให้เกิดเสียงผิดปกติ， เพิ่มการสั่นสะเทือน)， สลักเกลียวเชื่อมต่อแบบหลวม (ทำให้เกิดการทำงานผิดปกติ)， รอยแตกอ่อนล้าในไดอะแฟรม (มีแนวโน้มที่จะเกิดขึ้นภายใต้ภาระสูง)
จุดบำรุงรักษา：
การตรวจสอบปกติ (ทุก ๆ 1,000-2000 ชั่วโมง)： ตรวจสอบว่า elastomers สวมใส่， ถ้าสลักเกลียวแน่น， และหากการมีเพศสัมพันธ์มีการเคลื่อนไหวแบบเรเดียล
วัฏจักรการเปลี่ยน： อีลาสโตเมอร์มักจะแทนที่ทุก 2-3 ปีหรือตามคู่มือ， ในขณะที่ส่วนประกอบโลหะที่มีรอยแตกจะต้องถูกแทนที่ทันที
ข้อกำหนดการติดตั้ง： หลังจากการเปลี่ยน， โคแอกซ์จำเป็นต้องได้รับการปรับเทียบใหม่ (โดยทั่วไปแล้วการเบี่ยงเบนแบบเรเดียล≤ 0.1 มม.， เบี่ยงเบนเชิงมุม≤ 0.1 °/m)， มิฉะนั้นจะมีแนวโน้มที่จะสึกหรอของแบริ่งเร็ว

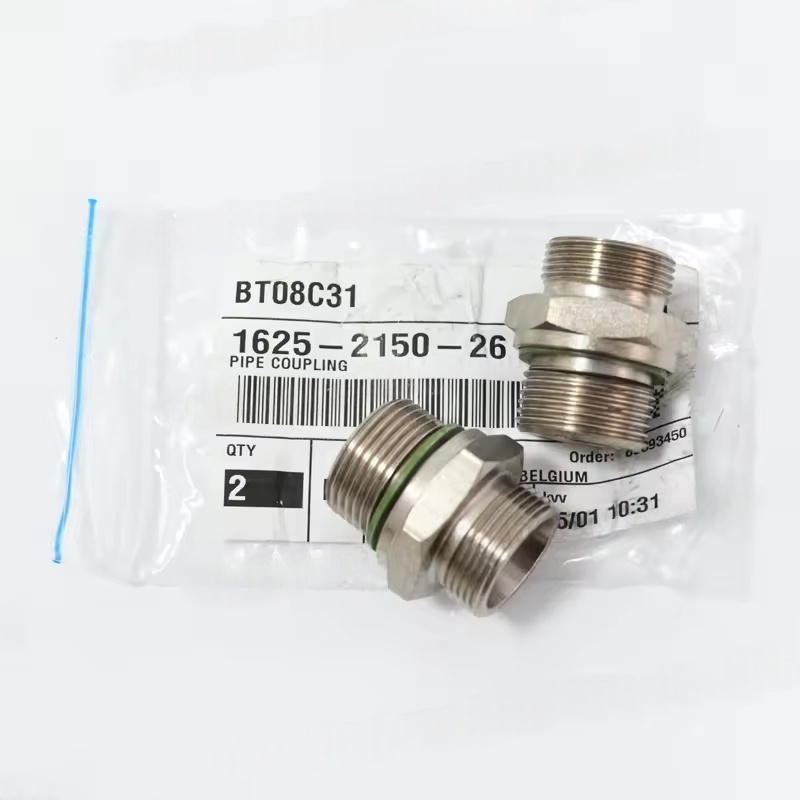

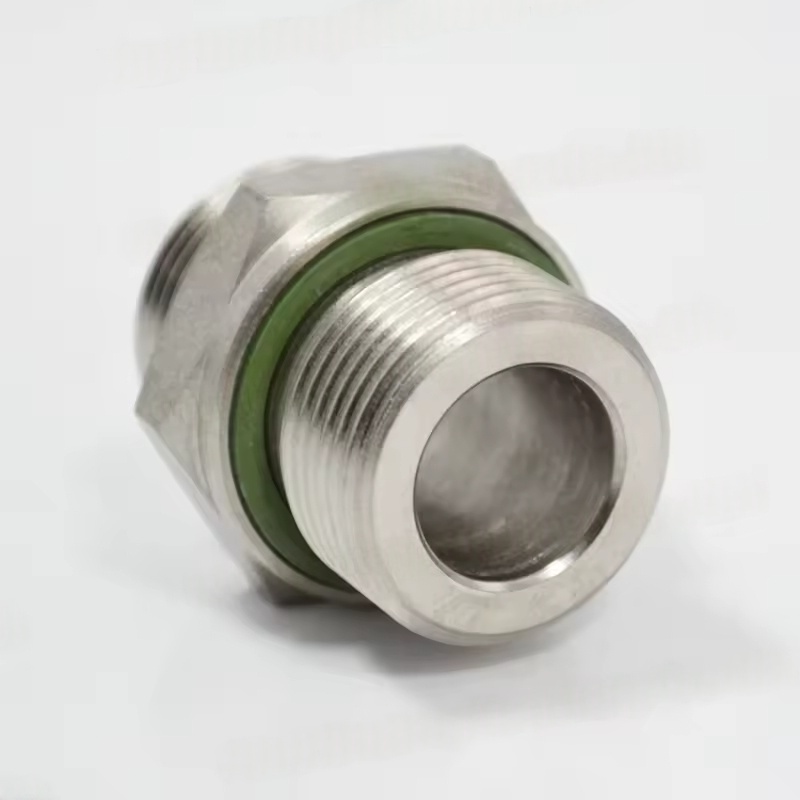

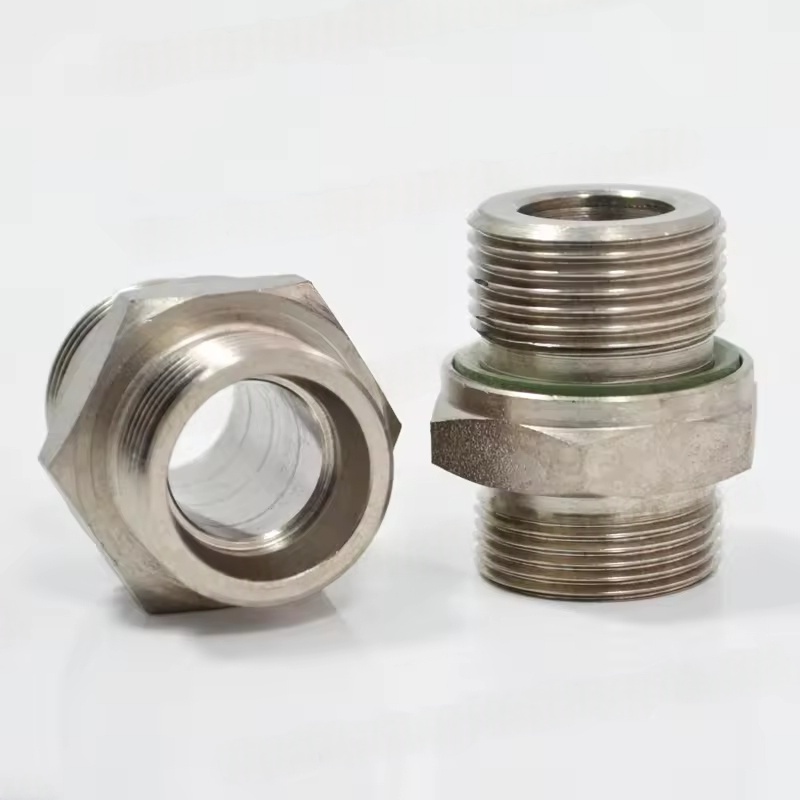

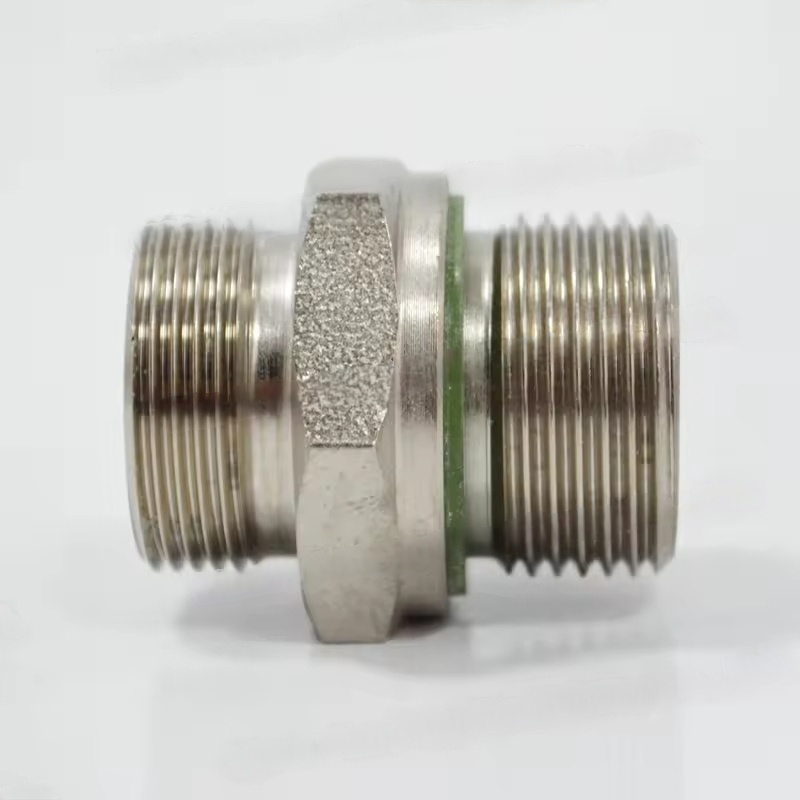

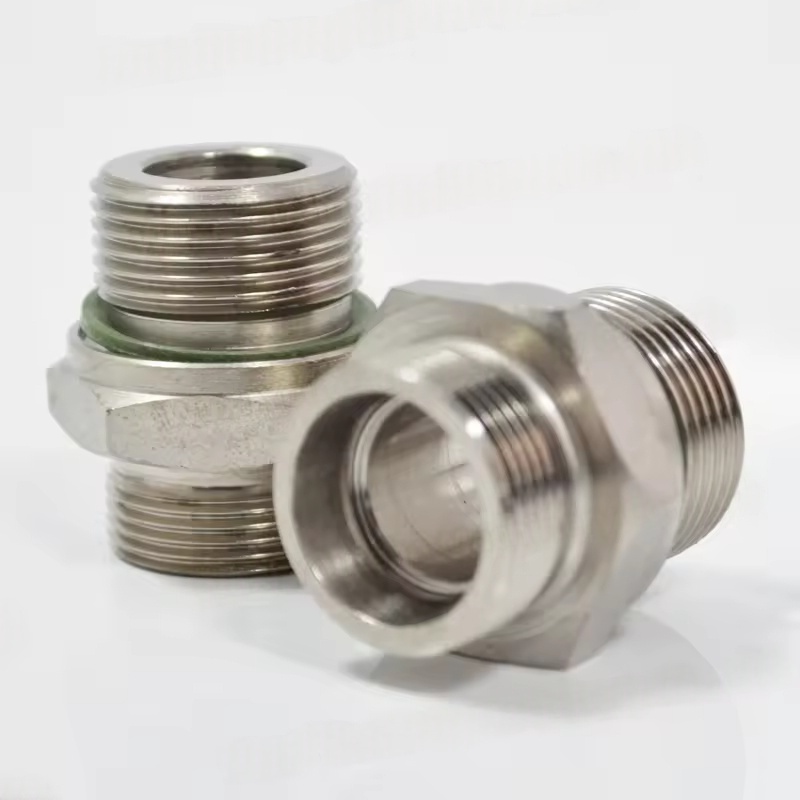

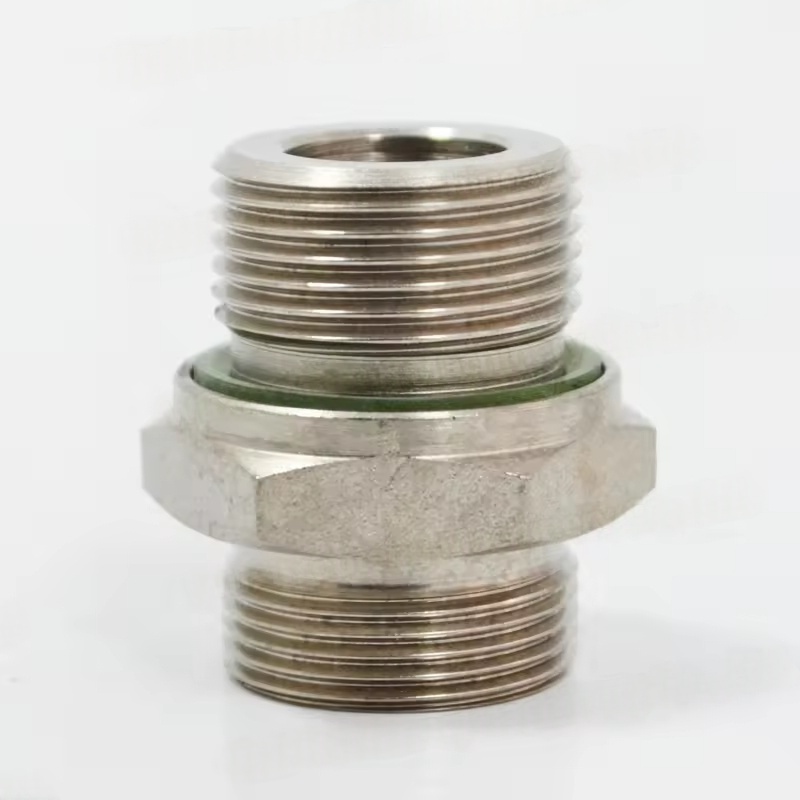

ii. ข้อต่อท่อ (ใช้สำหรับการเชื่อมต่อระบบ)
ใช้สำหรับการเชื่อมต่อท่อเช่นท่อไอเสียไอเสียคอมเพรสเซอร์และท่อน้ำเย็นส่วนใหญ่เพื่อปิดผนึก， ชดเชยการกระจัดท่อ， และลดการส่งสัญญาณการสั่นสะเทือน
1. ประเภททั่วไปและสถานการณ์ที่เกี่ยวข้อง
ข้อต่อท่อที่ยืดหยุ่น：
ข้อต่อการขยายตัวของยาง： เหมาะสำหรับก๊าซแรงดันต่ำหรือท่อน้ำ， สามารถชดเชยการกำจัดที่เกิดจากการขยายตัวทางความร้อนและการหดตัวของท่อ， ในขณะที่ดูดซับการสั่นสะเทือนและป้องกันความเข้มข้นของความเครียดที่เกิดจากการเชื่อมต่อที่เข้มงวด
Metal Bellows Couplings： เหมาะสำหรับท่อไอเสียที่อุณหภูมิสูงและแรงดันสูง (เช่นท่อหลักสำหรับอากาศอัด)， ด้วยอุณหภูมิและความต้านทานความดันที่ยอดเยี่ยม， ความสามารถในการชดเชยขนาดใหญ่， และประสิทธิภาพการปิดผนึกที่ดี
ตัวเชื่อมต่อท่อแข็ง： เช่นการเชื่อมต่อหน้าแปลน (พร้อมปะเก็นปิดผนึก)， เหมาะสำหรับส่วนท่อคงที่， ต้องใช้โคแอกซ์ที่เข้มงวด， โดยไม่มีความสามารถในการชดเชย
2. ฟังก์ชั่นหลัก
ตรวจสอบให้แน่ใจว่าการเชื่อมต่อกันอากาศ / ความหนาแน่นของการเชื่อมต่อไปป์ไลน์， ป้องกันการรั่วไหลของอากาศอัดและน้ำหล่อเย็น
ชดเชยการกระจัดที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ (เช่นความผันผวนของอุณหภูมิไอเสียคอมเพรสเซอร์) หรือการสั่นสะเทือนของอุปกรณ์
บล็อกการส่งสัญญาณการสั่นสะเทือนของอุปกรณ์ไปยังระบบท่อ， หลีกเลี่ยงการสั่นพ้องของท่อหรือการแตกหักของความเหนื่อยล้า
3. จุดบำรุงรักษา
การตรวจสอบพื้นผิวการปิดผนึกอย่างสม่ำเสมอสำหรับการรั่วไหล (เช่นการทดสอบน้ำสบู่)， ริ้วรอยและการแตกร้าวของชิ้นส่วนยาง， และการกัดกร่อนหรือการเปลี่ยนรูปของเครื่องสูบลมโลหะ
หลีกเลี่ยงการยืดกล้ามเนื้อหรือการบีบอัดมากเกินไป： ความสามารถในการชดเชยของข้อต่อที่ยืดหยุ่นนั้นมี จำกัด ， เกินช่วงจะนำไปสู่ความเสียหายก่อนวัยอันควร
จับคู่กับสื่อไอเสียขนาดกลาง： จำเป็นต้องใช้วัสดุที่ทนต่อน้ำมันและอุณหภูมิสูง， และท่อน้ำจำเป็นต้องพิจารณาการป้องกันการเกิดสนิมและการกัดกร่อน
