พารามิเตอร์พื้นฐานและสถานการณ์ที่เกี่ยวข้อง
ความหมายของรุ่น: WSD Series เป็นโมเดลการระบายน้ำอัตโนมัติแบบคลาสสิกของ Atlas Copco 250-750 แสดงถึงช่วงการไหลหรือเกรดความดันเข้ากันได้กับ (พารามิเตอร์เฉพาะควรอ้างถึงคู่มืออย่างเป็นทางการ)
แรงกดดันในการทำงาน: โดยทั่วไปใช้กับระบบอากาศที่บีบอัด 0-16 บาร์ตามความต้องการความดันของเครื่องอัดอากาศอุตสาหกรรมส่วนใหญ่
ข้อมูลจำเพาะของอินเตอร์เฟส: ทั่วไป G1/2 "หรือ NPT 1/2" อินเตอร์เฟสเกลียวซึ่งอำนวยความสะดวกในการเชื่อมต่อกับท่อต่างๆ
รุ่นที่ใช้งานได้: ใช้กันอย่างแพร่หลายในซีรีย์ GA (เช่นเครื่องสกรูขนาดกลาง GA37-GA160) เครื่องอัดอากาศแบบแรงเหวี่ยงขนาดใหญ่และอุปกรณ์หลังการรักษา (เช่นตัวกรองซีรีย์ FD
โครงสร้างและหลักการทำงาน
ส่วนประกอบหลัก: รวมถึงร่างกายวาล์ว, ตัวจับเวลาอิเล็กทรอนิกส์, โซลินอยด์วาล์ว, หน้าจอกรอง, เต้าเสียบระบายน้ำและส่วนประกอบการปิดผนึกโดยใช้วิธีการควบคุมเวลาไฟฟ้า
ตรรกะการทำงาน:
ตั้งค่ารอบการระบายน้ำ (เช่นปรับได้จาก 0.5 ถึง 45 นาที) และระยะเวลาการระบายน้ำ (เช่นปรับได้จาก 0.5 ถึง 10 วินาที) ผ่านตัวจับเวลาในตัว
หลังจากถึงเวลาที่กำหนดวาล์วโซลินอยด์จะเปิดให้บริการและน้ำคอนเดนเสทจะถูกปล่อยออกมาภายใต้ความดันของระบบ
หลังจากการระบายน้ำเสร็จสิ้นวาล์วโซลินอยด์จะถูกปิดกั้นให้ปิดหยุดการระบายน้ำและป้องกันการรั่วไหลของอากาศ
ข้อดี: เมื่อเปรียบเทียบกับวาล์วระบายน้ำกลไกบริสุทธิ์การควบคุมเวลามีความแม่นยำมากขึ้นและพารามิเตอร์สามารถปรับได้อย่างยืดหยุ่นตามความชื้นด้านสิ่งแวดล้อมและเงื่อนไขการใช้งานลดไอเสียที่ไม่มีประสิทธิภาพ
คุณสมบัติหลัก
การประกันคุณภาพดั้งเดิม: ผลิตตามมาตรฐานโรงงานดั้งเดิมของ Atlas Copco วัสดุ (เช่นร่างกายวาล์วเป็นทองเหลืองหรือพลาสติกวิศวกรรมและส่วนประกอบการปิดผนึกเป็นยางที่ทนน้ำมัน) เหมาะสำหรับสภาพแวดล้อมแบบหลายน้ำมันและความชุ่มชื้นของระบบอากาศบีบอัด
การออกแบบการใช้พลังงานต่ำ: วาล์วโซลินอยด์ตอบสนองอย่างรวดเร็วและมีซีลที่แน่นเมื่อปิดโดยมีปริมาตรการรั่วไหลของ≤0.1 L/นาที (เงื่อนไขมาตรฐาน) ลดขยะอากาศอัดอย่างมีนัยสำคัญ
ความสามารถในการต่อต้านการอุดตัน: หน้าจอกรองสแตนเลสในตัวสามารถกรองสิ่งสกปรกในน้ำคอนเดนเสท (เช่นเศษโลหะกากตะกอนน้ำมัน) ลดความเสี่ยงของการติดขัดแกนวาล์ว
ความยืดหยุ่นในการติดตั้ง: รองรับการติดตั้งแนวนอนหรือแนวตั้งพร้อมฝาครอบป้องกันเหมาะสำหรับสภาพแวดล้อมที่ซับซ้อนเช่นการประชุมเชิงปฏิบัติการ
ความสะดวกในการบำรุงรักษา: การออกแบบแบบแยกส่วนหน้าจอกรองสามารถถอดออกและทำความสะอาดแยกต่างหากส่วนประกอบต่าง ๆ เช่นขดลวดโซลินอยด์วาล์วสามารถเปลี่ยนเป็นรายบุคคลลดค่าใช้จ่ายในการบำรุงรักษา
ข้อผิดพลาดและคำแนะนำการบำรุงรักษาทั่วไป
อาการผิดพลาด:
ไม่มีการระบายน้ำ: ความล้มเหลวของตัวจับเวลา, โซลินอยด์วาล์วความเหนื่อยหน่าย, การอุดตันของหน้าจอกรองหรือการแช่แข็งท่อ (สภาพแวดล้อมที่อุณหภูมิต่ำ)
การรั่วไหลอย่างต่อเนื่อง: การสึกหรอของส่วนประกอบการปิดผนึกแกนวาล์ว, โซลินอยด์วาล์วติดอยู่และไม่ปิดสนิท
การทำงานที่ผิดปกติ: การตั้งค่าพารามิเตอร์ตัวจับเวลาที่ไม่ถูกต้องแรงดันไฟฟ้าที่ไม่เสถียร
เคล็ดลับการบำรุงรักษา:
การทำความสะอาดเป็นประจำ: ลบสิ่งเจือปนโดยถอดประกอบหน้าจอตัวกรองและทำความสะอาดทุก 3 เดือน สั้นลงถึง 1 เดือนในสภาพแวดล้อมที่รุนแรง
การปรับพารามิเตอร์: ปรับวัฏจักรการระบายน้ำตามปริมาณน้ำคอนเดนเสท (เช่นทำให้วัฏจักรสั้นลงในช่วงฤดูฝนป้องกันการแช่แข็งช่องระบายน้ำในฤดูหนาว)

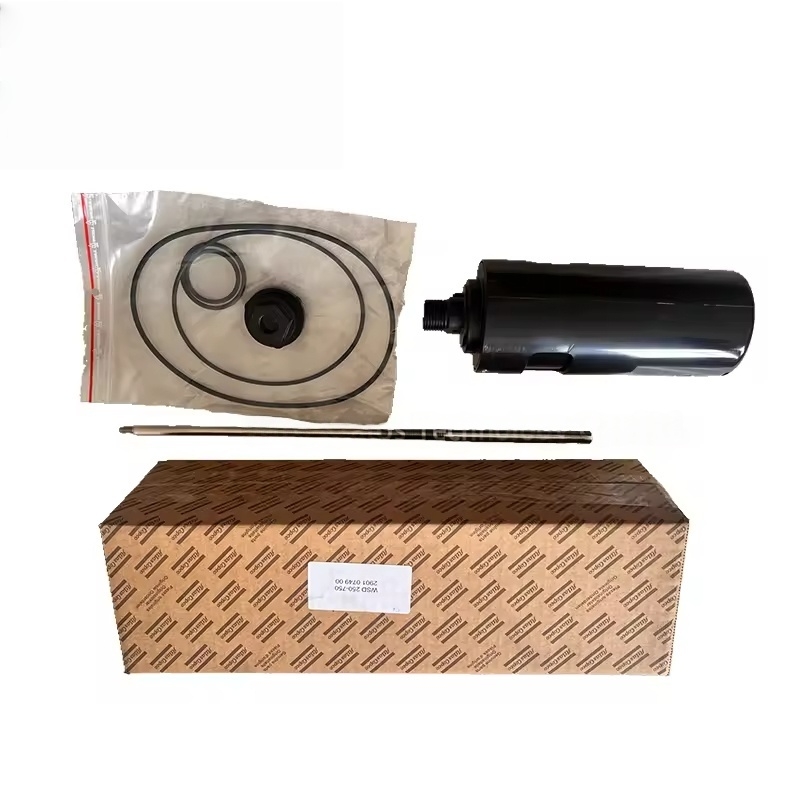

การเปลี่ยนส่วนประกอบ: แทนที่ส่วนประกอบการปิดผนึกหรือขดลวดโซลินอยด์วาล์วเมื่อมีอายุหรือผิดพลาด (เช่น WSD250-750 ขดลวดโซลินอยด์วาล์วเฉพาะ, โอริง); แทนที่ส่วนประกอบการระบายน้ำทั้งหมดเมื่อตัววาล์วมีรอยแตกแกนวาล์วจะสวมใส่อย่างรุนแรงหรือตัวจับเวลาล้มเหลว
