ฟังก์ชั่นหลักและสถานการณ์การทำงาน
การป้องกันการบรรเทาแรงดัน: เมื่อคอมเพรสเซอร์อากาศหยุดกดลงหรือสัมผัสกับแรงดันเกินแรงดันส่วนประกอบจะเปิดใช้งานโดยอัตโนมัติและปล่อยแรงดันตกค้างที่เหลืออยู่ในหน่วยหลักตัวคั่นน้ำมันหรือท่อ (มักจะลดลงต่ำกว่า 1-2 บาร์) หลีกเลี่ยงความเสี่ยงของการสัมผัสกับบุคลากร
การขนถ่ายเสริม: ในระหว่างกระบวนการขนถ่ายมันทำงานร่วมกับวาล์วไอดีลดภาระในหน่วยหลักลดการใช้พลังงานและยืดอายุการใช้งานของมอเตอร์
สถานการณ์ที่ใช้งานได้: เหมาะสำหรับเครื่องอัดอากาศสกรูขนาดเล็กและขนาดกลาง (กำลังไฟตั้งแต่ 15 ถึง 160 kW) พบได้ทั่วไปในระบบท่อที่ทางเข้าถังเก็บอากาศทางออกตัวแยกน้ำมันหรือปลายไอเสียของหน่วยหลัก
องค์ประกอบองค์ประกอบและลักษณะโครงสร้าง

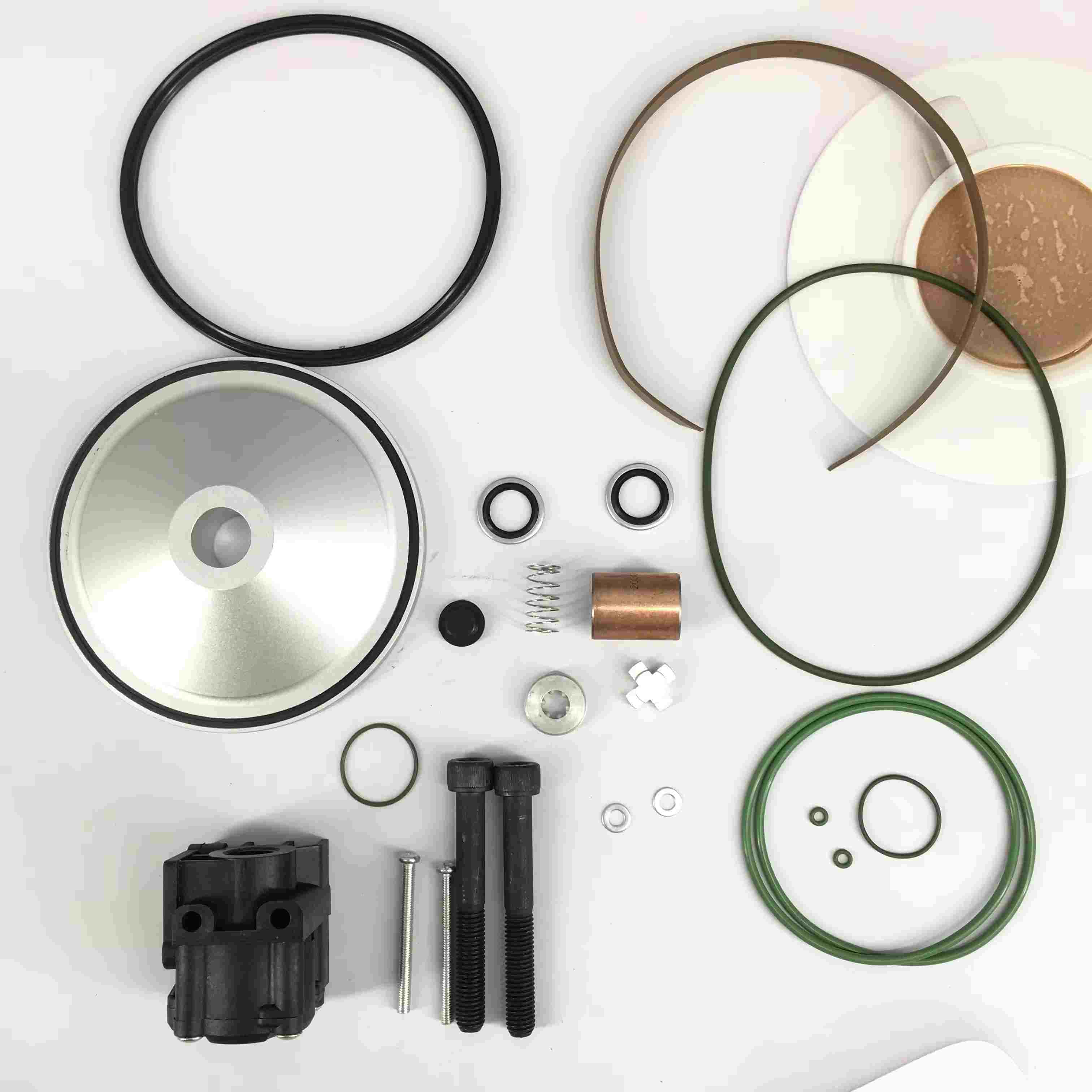

ส่วนประกอบหลัก: โดยทั่วไปรวมถึงร่างกายวาล์วระบายความดัน, แกนวาล์ว (ประเภทลูกสูบหรือประเภทไดอะแฟรม), รีเซ็ตสปริง, ซีล (โอริง, ที่นั่งวาล์ว), อินเทอร์เฟซควบคุม (เช่นอินเทอร์เฟซวาล์วแม่เหล็กไฟฟ้า) และอุปกรณ์เสริม (สลักเกลียว, ปะเก็น) หลักการทำงาน:
ในระหว่างการทำงานปกติแรงสปริงจะทำให้แกนวาล์วปิดการรักษาความดันของระบบ
เมื่อได้รับสัญญาณควบคุม (เช่นสัญญาณปิดการปิดหรือสัญญาณเซ็นเซอร์ความดัน) วาล์วแม่เหล็กไฟฟ้าหรือกลไกเชิงกลทำหน้าที่ทำให้แกนวาล์วเปิดและปล่อยแรงดัน
หลังจากการปล่อยแรงดันเสร็จสิ้นแกนวาล์วจะถูกรีเซ็ตและปิดภายใต้การกระทำของฤดูใบไม้ผลิ
ลักษณะวัสดุ:
ตัววาล์วทำจากเหล็กหล่อหรือโลหะผสมอลูมิเนียม (การออกแบบที่มีน้ำหนักเบา) สามารถทนต่อแรงดันของระบบ (โดยทั่วไป≤ 16 บาร์) และอุณหภูมิ (≤ 120 ℃)
แกนวาล์วและสปริงทำจากสแตนเลสทนต่อการกัดกร่อนและทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้
องค์ประกอบการปิดผนึกทำจากยางที่ทนน้ำมัน (เช่นยางไนไตรล์) เหมาะสำหรับน้ำมันคอมเพรสเซอร์และสภาพแวดล้อมที่อุณหภูมิสูง
คุณสมบัติความเข้ากันได้ของส่วนประกอบที่เข้ากันได้:
ความเข้ากันได้แบบหลายแบรนด์: ออกแบบตามขนาดการติดตั้งวาล์วระบายความดันมาตรฐานของคอมเพรสเซอร์สกรูกระแสหลัก (เช่นเธรดอินเตอร์เฟส G1/2 "และ G3/4") วิธีการควบคุม (นิวเมติกหรือไฟฟ้า) และสามารถแทนที่โดยตรงด้วยส่วนประกอบของโรงงานดั้งเดิมโดยไม่ต้องปรับเปลี่ยนท่อ
การจับคู่พารามิเตอร์: ความดันเปิด (โดยทั่วไปคือ 0.5 - 2 บาร์ปรับได้) และอัตราการไหลของการบรรเทาแรงดันอยู่ใกล้กับวาล์วของโรงงานดั้งเดิมเพื่อให้มั่นใจว่าความเร็วในการบรรเทาแรงดันและความเข้ากันได้ของระบบหลีกเลี่ยงการบรรเทาแรงดันช้าที่ทำให้เกิดความล่าช้าในการปิดระบบ
เศรษฐกิจและการปฏิบัติจริง: ราคาต่ำกว่าส่วนประกอบของโรงงานดั้งเดิมและบางยี่ห้อเสนอแบบจำลองสากลลดต้นทุนสินค้าคงคลังอะไหล่เหมาะสำหรับการบำรุงรักษารายวันของผู้ใช้งานซ่อมขนาดเล็กหรือผู้ใช้อุปกรณ์
ข้อควรระวังการเลือกและการติดตั้ง:
การยืนยันพารามิเตอร์:
จับคู่แรงดันการทำงานของเครื่องอัดอากาศ (เช่น 10 แท่ง, 13 บาร์รุ่น), ข้อมูลจำเพาะของอินเทอร์เฟซ (ประเภทและขนาดของเธรด) และวิธีการควบคุม (เช่นการควบคุมวาล์วแม่เหล็กไฟฟ้า 24V หรือการควบคุมนิวเมติก)
ยืนยันเส้นผ่านศูนย์กลางของท่อระบายความดันเพื่อให้แน่ใจว่าการไหลของส่วนประกอบตรงตามข้อกำหนดการบรรเทาแรงดันของระบบ (หลีกเลี่ยงเวลาบรรเทาความดันที่ยาวนานเนื่องจากการไหลไม่เพียงพอ)
ข้อกำหนดการติดตั้ง:
ติดตั้งตามตัวบ่งชี้ลูกศรบนตัววาล์วเพื่อให้แน่ใจว่าทิศทางที่ถูกต้องของการปล่อยแรงดัน
ทำความสะอาดส่วนต่อประสานท่อตรวจสอบพื้นผิวการปิดผนึกและแทนที่องค์ประกอบการปิดผนึกใหม่ (เพื่อหลีกเลี่ยงการรั่วไหลที่เกิดจากปะเก็นเก่า)
วงจรควบคุม (เช่นการเดินสายวาล์วแม่เหล็กไฟฟ้า) จะต้องเชื่อมต่ออย่างถูกต้องเพื่อให้แน่ใจว่าสัญญาณจะทำให้เกิดการดำเนินการบรรเทาแรงดันตามปกติ
การดีบักและการทดสอบ:
หลังจากการติดตั้งให้เรียกใช้ฟังก์ชั่นบรรเทาแรงดันด้วยตนเองเพื่อตรวจสอบว่าการเปิดนั้นราบรื่นหรือไม่ซีลนั้นเชื่อถือได้ (ไม่มีการรั่วไหลอย่างต่อเนื่อง)
ทดสอบเวลาบรรเทาความดัน (โดยทั่วไป 3 - 10 วินาทีปรับตามปริมาณระบบ) เพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดด้านความปลอดภัยของอุปกรณ์
