ประเภทหลักและแอปพลิเคชัน

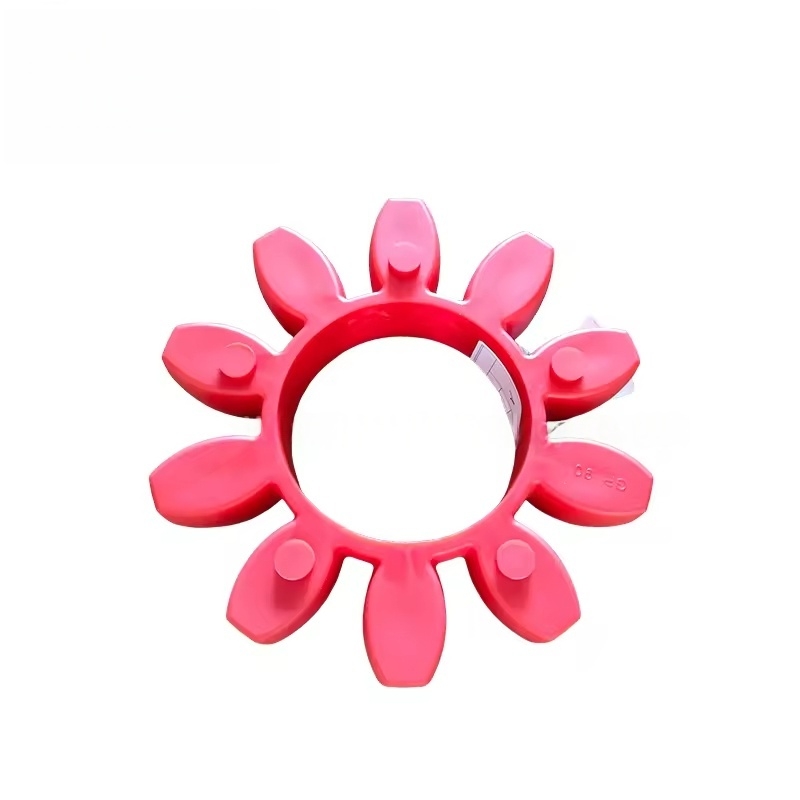

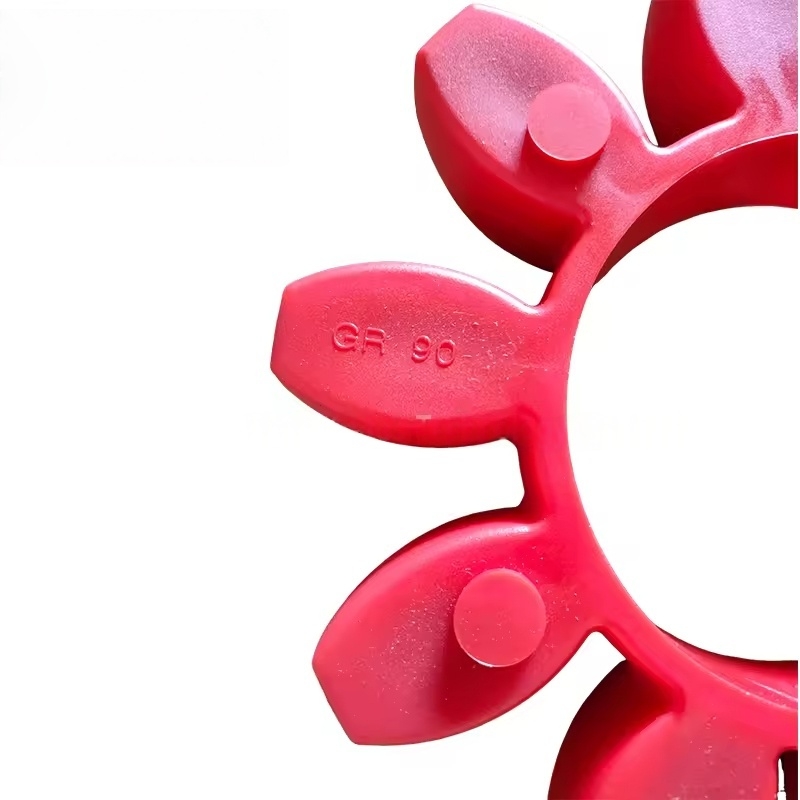

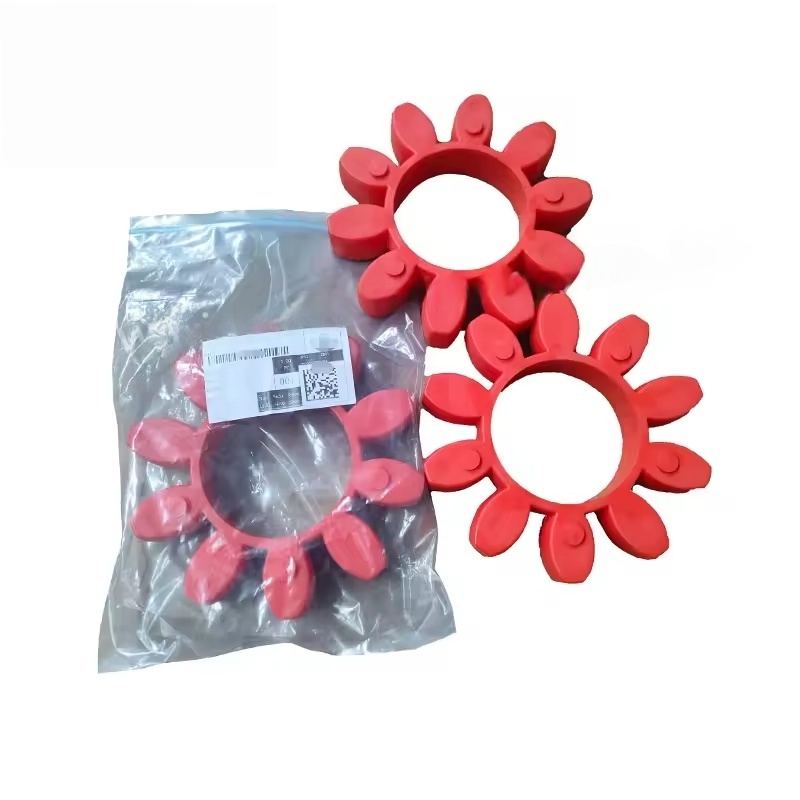

การมีเพศสัมพันธ์แบบยืดหยุ่น
ประเภทที่พบบ่อยที่สุด: ใช้กันอย่างแพร่หลายในเครื่องอัดอากาศสกรูขนาดเล็กและขนาดกลาง (เช่นซีรีย์ GA) ประกอบด้วยสองครึ่งและร่างกายยืดหยุ่นกลาง (ทำจากยางหรือโพลียูรีเทน)
คุณสมบัติ:
มีความยืดหยุ่นบางอย่างสามารถดูดซับค่าเบี่ยงเบนการติดตั้งระหว่างมอเตอร์และหน่วยหลัก (แกนเรเดียลและเชิงมุม)
ลดการส่งสัญญาณการสั่นสะเทือนลดเสียงรบกวนในการทำงานและปกป้องแบริ่งมอเตอร์และแบริ่งหน่วยหลัก
โครงสร้างที่เรียบง่ายการบำรุงรักษาง่ายและร่างกายยืดหยุ่นสามารถเปลี่ยนแยกต่างหากเมื่อสวมใส่
การมีเพศสัมพันธ์ที่เข้มงวด
สถานการณ์แอปพลิเคชัน: โมเดลการส่งสัญญาณขนาดใหญ่หรือมีความแม่นยำสูง ประกอบด้วยส่วนประกอบการเชื่อมต่อโลหะแข็ง
คุณสมบัติ:
ไม่มีความสามารถในการชดเชยแบบยืดหยุ่นซึ่งต้องการโคแอกซ์ที่สูงมากระหว่างมอเตอร์และหน่วยหลัก
การส่งแรงบิดสูงเหมาะสำหรับรุ่นพลังงานสูง แต่ข้อกำหนดที่เข้มงวดสำหรับความแม่นยำในการติดตั้ง
การมีเพศสัมพันธ์แบบไดอะแฟรม
สถานการณ์แอปพลิเคชัน: หน่วยระดับไฮเอนด์หรือขนาดใหญ่ การใช้ไดอะแฟรมโลหะเป็นองค์ประกอบยืดหยุ่น
คุณสมบัติ:
ทนต่ออุณหภูมิสูงและการปนเปื้อนของน้ำมันอายุการใช้งานที่ยาวนานเหมาะสำหรับสภาพที่รุนแรง
สามารถชดเชยการเบี่ยงเบนบางอย่างในขณะที่รักษาความแม่นยำในการส่งผ่านสูง ฟังก์ชั่นหลัก
การส่งแรงบิด: ส่งพลังงานการหมุนของมอเตอร์ไปยังหน่วยหลักของคอมเพรสเซอร์อย่างมีประสิทธิภาพเพื่อให้แน่ใจว่าการทำงานปกติของหน่วยหลัก
การชดเชยการเบี่ยงเบน: ช่วยให้การเบี่ยงเบนการติดตั้งเล็ก ๆ ระหว่างมอเตอร์และหน่วยหลัก (เช่นการกระจัดที่เกิดจากการเปลี่ยนแปลงอุณหภูมิหรือการสั่นสะเทือน) หลีกเลี่ยงความเสียหายต่อส่วนประกอบเนื่องจากความเครียดที่เข้มงวด
การแยกการสั่นสะเทือน: ดูดซับการสั่นสะเทือนผ่านองค์ประกอบที่ยืดหยุ่นลดการส่งสัญญาณการสั่นสะเทือนระหว่างมอเตอร์และหน่วยหลักและขยายอายุการใช้งานอุปกรณ์
การป้องกันการโอเวอร์โหลด: การออกแบบร่างกายที่ยืดหยุ่นของข้อต่อบางอย่างมีฟังก์ชั่นการแบ่งเกินพิกัดเพื่อป้องกันความเสียหายต่อมอเตอร์หรือหน่วยหลักเนื่องจากการโอเวอร์โหลดทันที
ความผิดพลาดทั่วไปและสัญญาณทดแทน
อาการผิดพลาด:
การสั่นสะเทือนที่ผิดปกติหรือเสียงผิดปกติเกิดขึ้นในระหว่างการทำงาน (เช่นเสียงกระแทกโลหะเสียงความถี่สูง)
การแตกร้าวของร่างกายยืดหยุ่นการสึกหรอหรือความชรา (เป็นรอยแตกพื้นผิวการเปลี่ยนแปลงความแข็ง)
การคลายหรือการแตกหักของสลักเกลียวเชื่อมต่อการเชื่อมต่อ
มอเตอร์และหน่วยหลักไม่ได้เป็นโคแอกเซียลทำให้เกิดการสึกหรอหรือความร้อนสูงเกินไปของการมีเพศสัมพันธ์
เวลาเปลี่ยน:
เมื่อร่างกายที่ยืดหยุ่นแสดงการสึกหรอที่ชัดเจนรอยแตกหรือการชุบแข็งสูง
เมื่อส่วนประกอบของการมีเพศสัมพันธ์ (เช่นกึ่งคู่) แสดงการเสียรูปรอยแตกหรือความเสียหายของเธรด
ขอแนะนำให้ตรวจสอบและเปลี่ยนตามสภาพการสึกหรอในระหว่างการบำรุงรักษาอุปกรณ์ที่สำคัญ (โดยปกติหลังจากการทำงาน 20,000 ถึง 30,000 ชั่วโมง)
ข้อควรระวังในการเปลี่ยนและบำรุงรักษา
ชิ้นส่วนโรงงานดั้งเดิมที่ต้องการ: ขนาดวัสดุและความแม่นยำของข้อต่อ Atlas Copco จับคู่แบบจำลองเฉพาะ (เช่นข้อกำหนดของข้อต่อสำหรับชุดพลังงาน GA ที่แตกต่างกันนั้นแตกต่างกัน) และชิ้นส่วนโรงงานดั้งเดิมเท่านั้นที่จะต้องใช้เพื่อหลีกเลี่ยงการสั่นสะเทือนหรือการส่งสัญญาณเนื่องจากขนาดไม่ตรงกัน
ความแม่นยำในการติดตั้ง:
เมื่อเปลี่ยนให้แก้ไขโคแอกซ์ของมอเตอร์อย่างถูกต้องและหน่วยหลัก (การเบี่ยงเบนตามแนวแกนมักจะต้องเป็น≤ 0.1 มม.) วัดโดยใช้ตัวบ่งชี้การหมุน ฯลฯ
เมื่อติดตั้งร่างกายที่ยืดหยุ่นให้แน่ใจว่าไม่มีการบิดเบือนและขันน็อตให้แน่นกับแรงบิดที่ระบุอย่างสม่ำเสมอ
การตรวจสอบเป็นประจำ:
ตรวจสอบสภาพของร่างกายที่ยืดหยุ่นความหนาแน่นของสลักเกลียวและอุณหภูมิการทำงานในระหว่างการบำรุงรักษารายวัน
หยุดเครื่องในเวลาที่ตรวจพบการสั่นสะเทือนที่ผิดปกติและตรวจสอบทันทีเพื่อหลีกเลี่ยงการขยายตัวของความผิด
