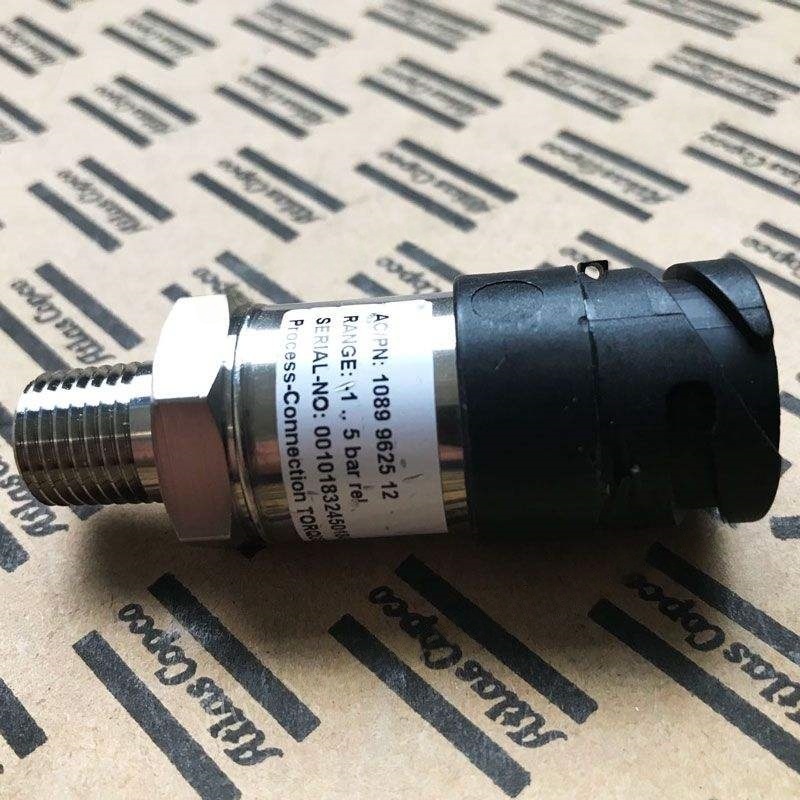

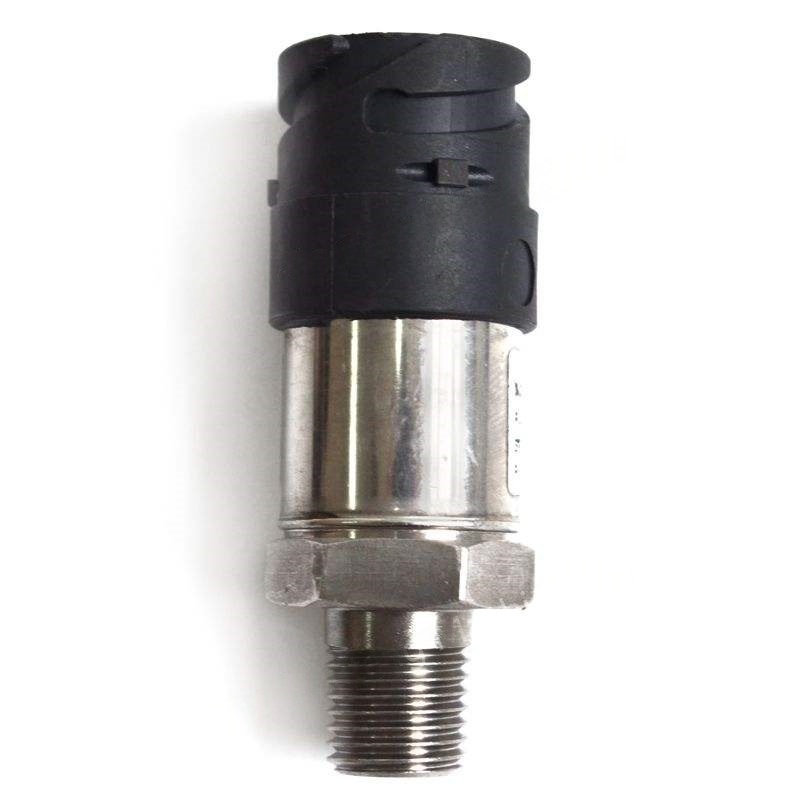

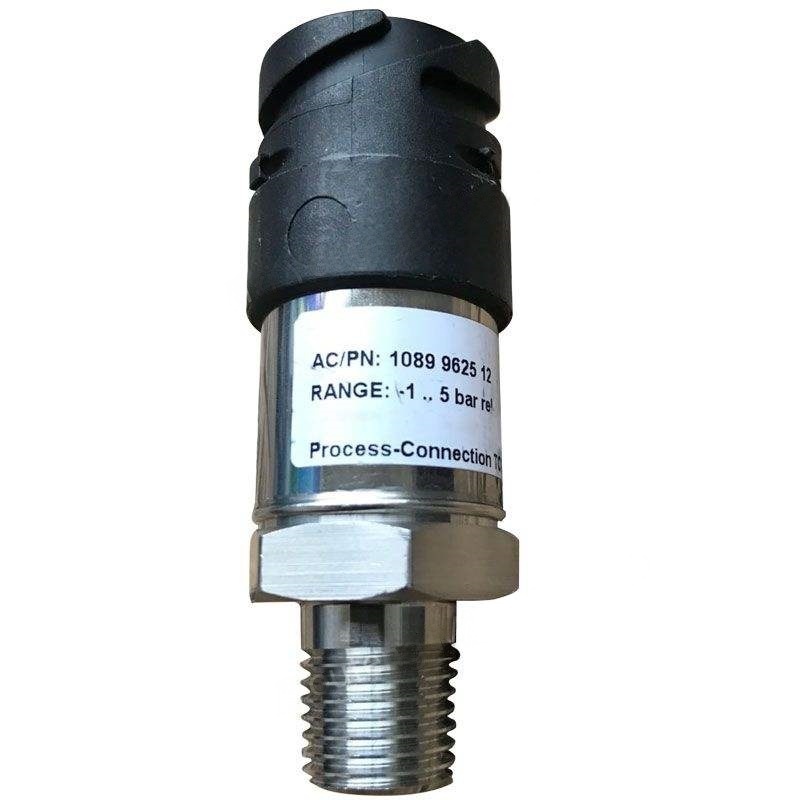

1089962512 Atlas Copco Sensor Parts Parts

I. หลักการทำงาน

การทำงานของเซ็นเซอร์ความดันขึ้นอยู่กับการแปลงผลกระทบทางกายภาพ มีสามประเภททั่วไป:

Piezoresistive Effect: ค่าความต้านทานของวัสดุเซมิคอนดักเตอร์ (เช่นซิลิกอน) เปลี่ยนแปลงเมื่ออยู่ภายใต้แรงกดดัน การเปลี่ยนแปลงความต้านทานจะถูกแปลงเป็นสัญญาณแรงดันไฟฟ้าผ่านสะพานข้าวสาลี

Piezoelectric Effect: ผลึกบางชนิด (เช่นควอตซ์) สร้างประจุเมื่อถูกบังคับ ปริมาณประจุถูกวัดเพื่อให้ได้ค่าความดันทางอ้อม

Capacitive Effect: การเปลี่ยนแปลงความดันทำให้ระยะห่างระหว่างแผ่นเก็บประจุเปลี่ยนซึ่งทำให้เกิดการเปลี่ยนแปลงค่าความจุซึ่งจะถูกแปลงเป็นสัญญาณไฟฟ้า

iii. สถานการณ์แอปพลิเคชันหลัก

การควบคุมความดัน: รักษาความดันของถังเก็บภายในช่วงที่กำหนด (เช่น 0.6 - 0.8 MPa) จะทำการโหลดโดยอัตโนมัติเมื่อแรงดันถึงขีด จำกัด สูงสุดและรีสตาร์ทเมื่อลดลงต่ำกว่าขีด จำกัด ล่าง

การป้องกันความปลอดภัย: ตรวจสอบความดันไอเสีย เมื่อความดันเกินขีด จำกัด ให้เรียกใช้วาล์วความปลอดภัยหรือการปิดฉุกเฉินเพื่อป้องกันความเสี่ยงในการระเบิด

การเพิ่มประสิทธิภาพการใช้พลังงานอย่างมีประสิทธิภาพ: โดยการตรวจสอบความแตกต่างของความดันระหว่างทางเข้าและทางออกคำนวณอัตราส่วนการบีบอัดและปรับพลังงานมอเตอร์เพื่อให้ได้การอนุรักษ์พลังงาน

การวินิจฉัยความผิดพลาด: ความผันผวนของความดันผิดปกติ (เช่นการลดลงอย่างฉับพลัน) สามารถบ่งบอกถึงการรั่วไหลหรือความล้มเหลวของวาล์ว

iv. พารามิเตอร์สำคัญสำหรับการเลือก

ช่วงการวัด: เลือกตามแรงดันการทำงานของเครื่องอัดอากาศ โดยทั่วไปจะเป็น 1.5 - 2 เท่าของแรงดันการทำงาน (ตัวอย่างเช่นหากแรงดันในการทำงานคือ 0.8 MPa ให้เลือกช่วง 0 - 1.6 MPa)

เกรดความแม่นยำ: เกรดอุตสาหกรรมโดยทั่วไปใช้± 0.5% FS ในขณะที่ห้องปฏิบัติการหรืออุปกรณ์การแพทย์ต้องใช้± 0.1% FS หรือสูงกว่า

สัญญาณเอาท์พุท: โดยทั่วไป 4 - 20mA (ต่อต้านการแทรกแซงที่แข็งแกร่งเหมาะสำหรับการส่งทางไกล), 0 - 10V (เข้ากันได้ดี)

วัสดุอินเทอร์เฟซ: สำหรับสภาพแวดล้อมที่มีการกัดกร่อนให้เลือกวัสดุอินเตอร์เฟสสแตนเลสหรือเซรามิก

เกรดการป้องกัน: เลือก IP65 หรือเกรดการป้องกันที่สูงขึ้นสำหรับสภาพแวดล้อมที่ชื้นหรือเต็มไปด้วยฝุ่น

V. เคล็ดลับการติดตั้งและการบำรุงรักษา

ตำแหน่งการติดตั้ง:

หลีกเลี่ยงการติดตั้งในพื้นที่ที่มีการสั่นสะเทือนสูง (เช่นใกล้มอเตอร์) และเพิ่มอุปกรณ์ดูดซับแรงกระแทก

ตรวจสอบให้แน่ใจว่าอินเทอร์เฟซความดันลดลงในแนวตั้งเพื่อป้องกันไม่ให้น้ำคอนเดนเสทเข้าสู่การตกแต่งภายในเซ็นเซอร์

ระยะเวลาการสอบเทียบ: ขอแนะนำให้สอบเทียบปีละครั้ง สำหรับแอปพลิเคชันที่มีความแม่นยำสูงให้ปรับเทียบทุก ๆ หกเดือน

การแก้ไขปัญหา:

ไม่มีเอาต์พุตสัญญาณ: ตรวจสอบว่าแหล่งจ่ายไฟและสายไฟหลวมหรือไม่และถ้าเซ็นเซอร์ถูกไฟไหม้

ความผันผวนของค่าเอาต์พุตขนาดใหญ่: อาจเป็นเพราะการสั่นสะเทือนไปป์ไลน์การเต้นปานกลางหรืออายุเซ็นเซอร์

ศูนย์ดริฟท์: ปรับเทียบหรือเปลี่ยนเซ็นเซอร์อีกครั้ง

VI. กรณีแอปพลิเคชันทั่วไป

กรณีที่ 1: เครื่องอัดอากาศของโรงงานมักจะเริ่มและหยุด จากการตรวจสอบด้วยเซ็นเซอร์ความดันพบว่าความดันของถังเก็บจะผันผวนมากเกินไป หลังจากปรับตำแหน่งการติดตั้งเซ็นเซอร์และเพิ่มประสิทธิภาพพารามิเตอร์ PID ความถี่เริ่มต้นจะลดลง 30%ซึ่งขยายอายุการใช้งานอุปกรณ์

กรณีที่ 2: เครื่องอัดอากาศทางการแพทย์ใช้เซ็นเซอร์ piezoresistive (± 0.05% FS) เพื่อให้แน่ใจว่าแรงดันเอาท์พุทมีความเสถียรที่ 0.3 - 0.4 MPa, ตอบสนองความต้องการที่เข้มงวดของอุปกรณ์การแพทย์

vii. แนวโน้มในอนาคต

Intelligentization: รวมไมโครโปรเซสเซอร์สนับสนุนการสื่อสารดิจิตอล (เช่น Modbus) และฟังก์ชั่นการวินิจฉัยตนเอง

Internet of Things (IoT): เชื่อมต่อกับแพลตฟอร์มคลาวด์เพื่อให้ได้การตรวจสอบระยะไกลและการบำรุงรักษาเชิงทำนาย

การใช้พลังงานต่ำ: ใช้เทคโนโลยี MEMS เพื่อลดการใช้พลังงานเหมาะสำหรับอุปกรณ์พกพาที่ใช้พลังงานจากแบตเตอรี่
