1320604630 แอตลาสคอปโก้

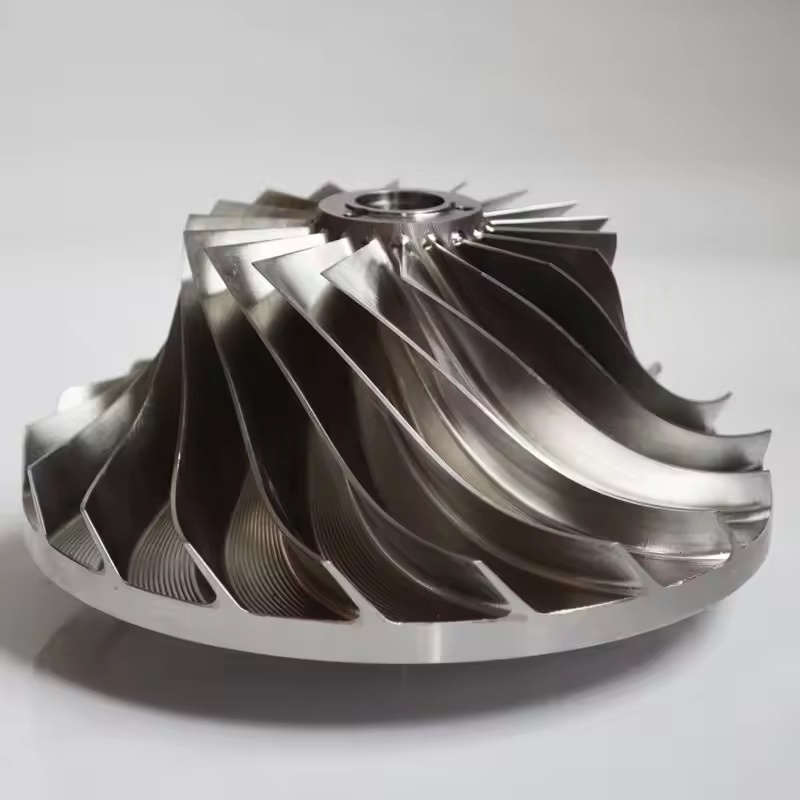

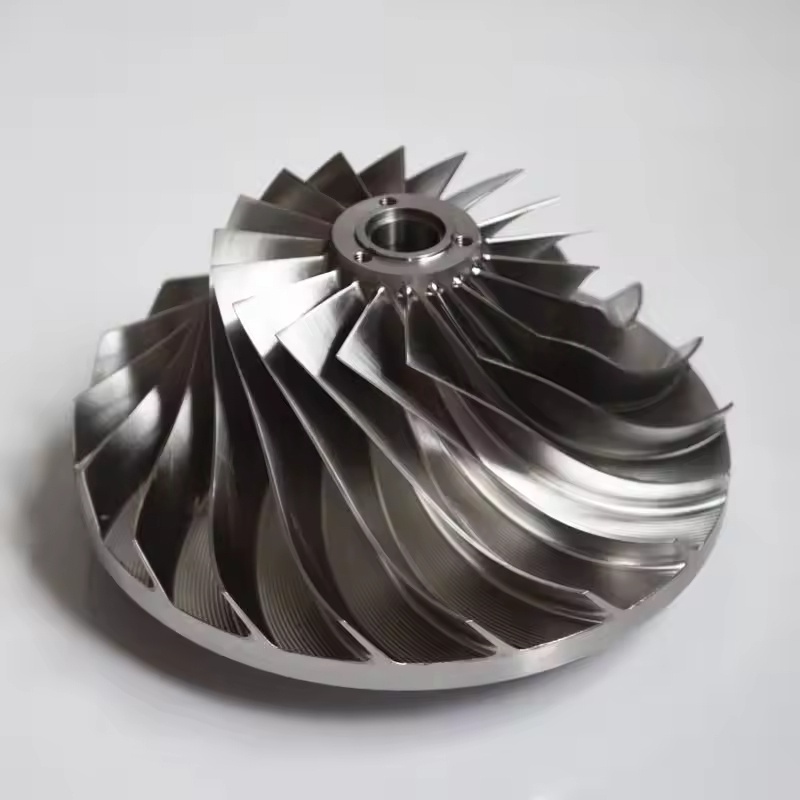

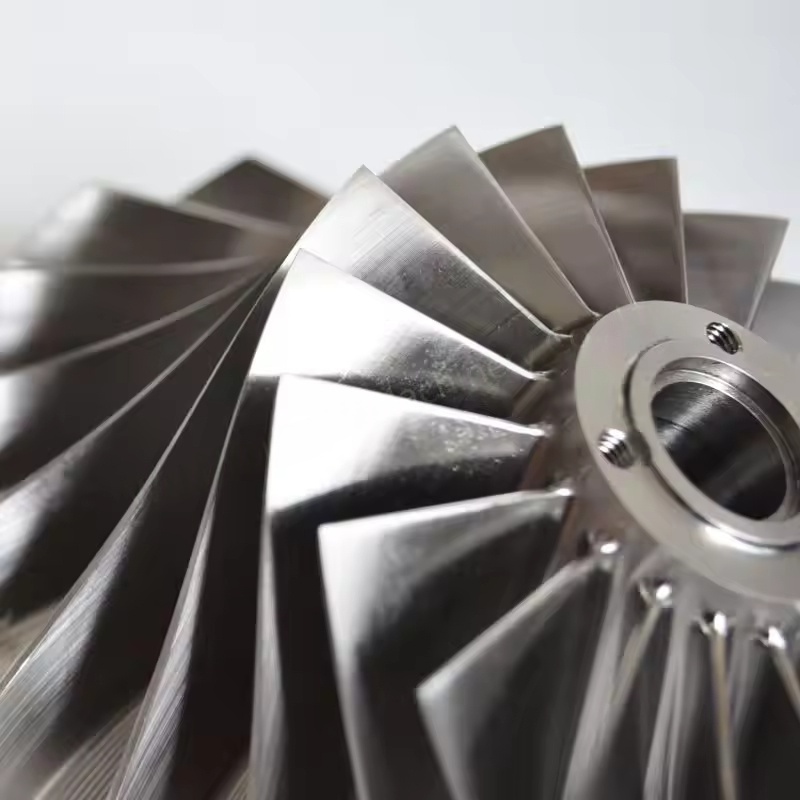

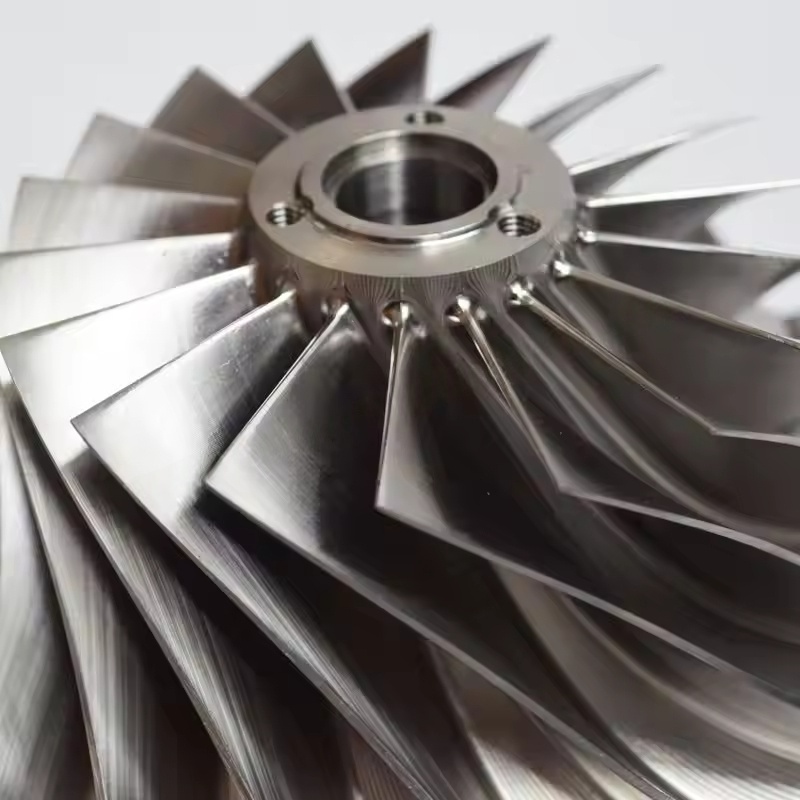

ใบพัดแบบล้อเฟืองตัวหนอนในเครื่องอัดอากาศแบบแรงเหวี่ยงของ Atlas Copco 1. ฟังก์ชั่นหลัก

ใบพัดหมุนด้วยความเร็วสูง (โดยทั่วไปเป็นพันถึงหมื่นรอบต่อนาที) โดยใช้แรงเหวี่ยงเพื่อเร่งและอัดอากาศที่เข้าสู่ใบพัด โดยแปลงพลังงานกลเป็นพลังงานจลน์และพลังงานความดันของก๊าซ ซึ่งเป็นตัวเชื่อมโยงหลักในการบรรลุการบีบอัดอากาศ ในโครงสร้างการบีบอัดแบบหลายขั้นตอนของเครื่องอัดอากาศแบบแรงเหวี่ยง ใบพัดจะต้องรวมกับตัวกระจายลม ส่วนโค้ง และส่วนประกอบอื่นๆ เพื่อค่อยๆ เพิ่มแรงดันแก๊สให้ถึงค่าเป้าหมาย

2. ลักษณะใบพัดอลูมิเนียมสูง

ข้อดีของวัสดุ: ทำจากอลูมิเนียมที่มีความแข็งแรงสูง (เช่นอลูมิเนียมเกรดการบินและอวกาศ) มีลักษณะของความหนาแน่นต่ำและน้ำหนักเบา ซึ่งสามารถลดแรงเฉื่อยและโหลดเพลาในระหว่างการหมุนของใบพัดได้อย่างมาก ลดการสูญเสียพลังงาน และเหมาะสำหรับสภาพการทำงานที่มีแรงดันปานกลางและต่ำ ความเร็วปานกลาง

ประสิทธิภาพการประมวลผล: อลูมิเนียมสามารถแปรรูปเป็นรูปร่างได้ง่าย และสามารถตระหนักถึงการออกแบบพื้นผิวใบมีดที่ซับซ้อน (เช่น ใบมีดโค้งไปด้านหลัง) ปรับช่องการไหลของอากาศให้เหมาะสม ลดการสูญเสียการไหล และปรับปรุงประสิทธิภาพการบีบอัด

สถานการณ์การใช้งาน: มักใช้ในเครื่องอัดอากาศแบบแรงเหวี่ยงปานกลางและกำลังต่ำ หรือในสถานการณ์ที่มีข้อกำหนดสูงกว่าสำหรับการลดน้ำหนักอุปกรณ์และการควบคุมการใช้พลังงาน

3. ลักษณะใบพัดโลหะ

การเลือกใช้วัสดุ: ส่วนใหญ่ใช้เหล็กกล้าโลหะผสมที่มีความแข็งแรงสูง (เช่น เหล็กโครเมียม-โมลิบดีนัม โลหะผสมที่มีนิกเกิลเป็นส่วนประกอบหลัก) หรือโลหะผสมไททาเนียม ซึ่งมีความต้านทานต่ออุณหภูมิสูงและแรงดันสูงได้ดีเยี่ยม ความแข็งแรงทางกลและความต้านทานต่อความเมื่อยล้าสูงกว่าอลูมิเนียมมาก สามารถทนต่อความเค้นในการหมุนที่สูงขึ้น

ความสามารถในการปรับเปลี่ยนสภาพการทำงาน: เหมาะสำหรับเครื่องอัดอากาศแบบแรงเหวี่ยงขนาดใหญ่ที่มีความเร็วในการหมุนสูงและอัตราส่วนการอัดสูง หรือสภาพแวดล้อมทางอุตสาหกรรมที่มีอุณหภูมิปานกลางสูงกว่าและมีสิ่งเจือปนเล็กน้อย (เช่น ในอุตสาหกรรมเคมีและพลังงาน) ที่สามารถทนต่อภาระทางกลและความร้อนที่รุนแรงได้เป็นเวลานาน

ความเสถียร: วัสดุโลหะมีความแข็งแกร่งดีขึ้น สามารถระงับการสั่นสะเทือนได้ดีขึ้นในระหว่างการหมุนด้วยความเร็วสูง ซึ่งช่วยลดเสียงรบกวนของตัวเครื่องและยืดอายุการใช้งานของส่วนประกอบที่เกี่ยวข้อง เช่น ตลับลูกปืน

4. คุณสมบัติการออกแบบและการผลิต

การเพิ่มประสิทธิภาพตามหลักอากาศพลศาสตร์: รูปร่างของใบพัด (เช่น การเอียงไปข้างหน้า การโค้งงอไปด้านหลัง แนวรัศมี) มุมทางเข้าและทางออก เส้นผ่านศูนย์กลางล้อ ฯลฯ ได้รับการปรับปรุงให้เหมาะสมผ่านการจำลองพลศาสตร์ของไหล (CFD) เพื่อให้มั่นใจว่ามีการไหลเวียนของอากาศที่ราบรื่น ลดกระแสน้ำวนและการสูญเสียแรงกระแทก และปรับปรุงประสิทธิภาพของฉนวน

การประมวลผลที่แม่นยำ: ใช้การประมวลผลการเชื่อมโยงห้าแกน การตีโดยรวม ฯลฯ เพื่อให้มั่นใจในความแม่นยำของขนาดและประสิทธิภาพสมดุลไดนามิกของใบพัด หลีกเลี่ยงการสั่นสะเทือนที่เกินมาตรฐานเนื่องจากการกระจายมวลที่ไม่สม่ำเสมอ และรับประกันการทำงานที่ปลอดภัย

การรักษาการกัดกร่อน: พื้นผิวใบพัดโลหะบางชนิดจะต้องผ่านการชุบโครเมียม การพ่นด้วยเซรามิก ฯลฯ เพื่อเพิ่มความต้านทานการกัดกร่อนและความต้านทานการสึกหรอ เหมาะสำหรับสภาพแวดล้อมที่มีอากาศอัดซึ่งมีความชื้นสูงหรือมีการกัดกร่อนเล็กน้อย
