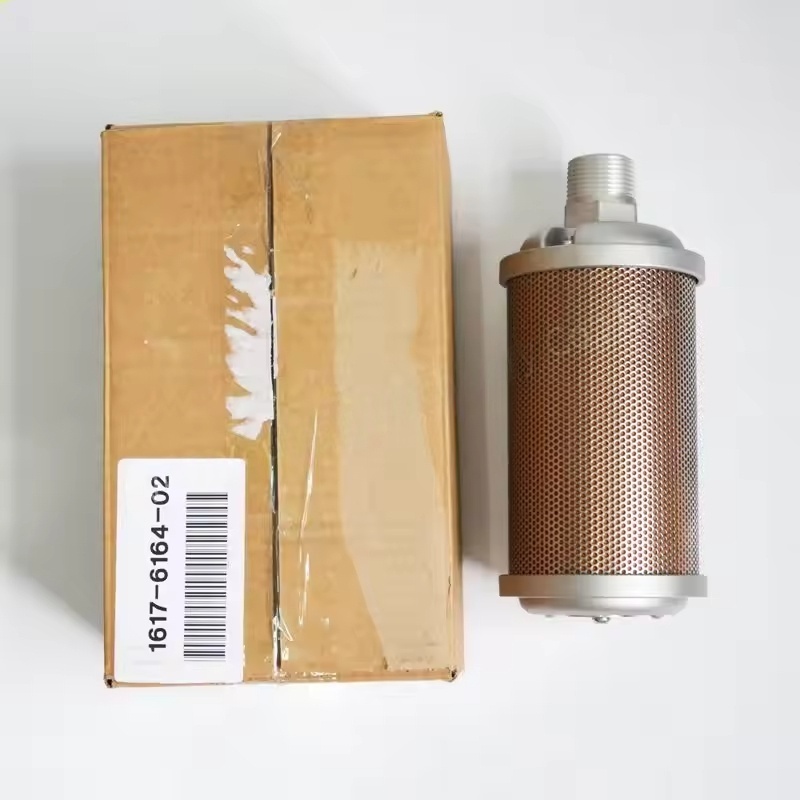

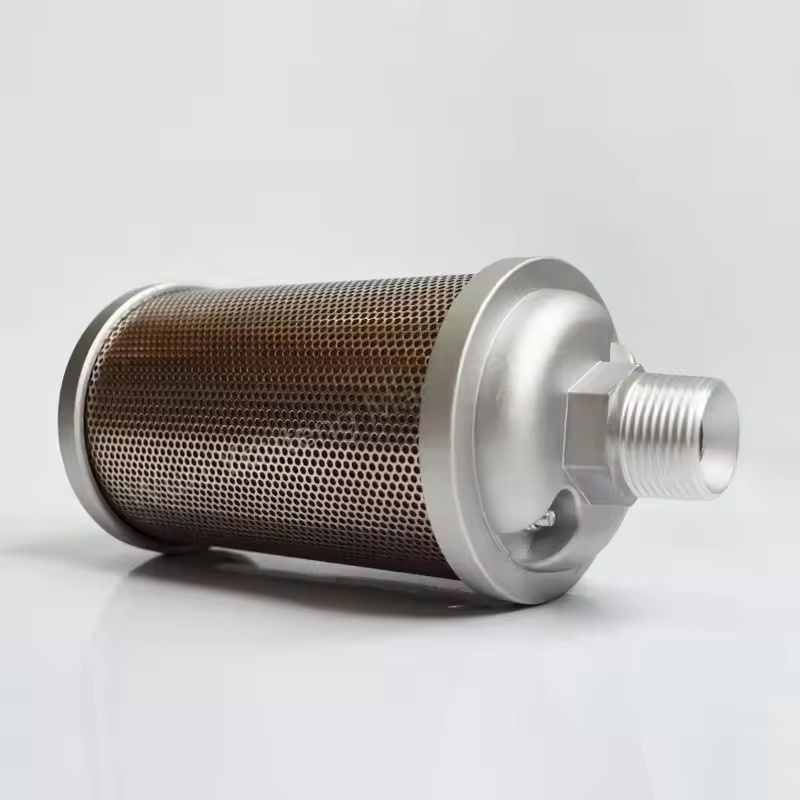

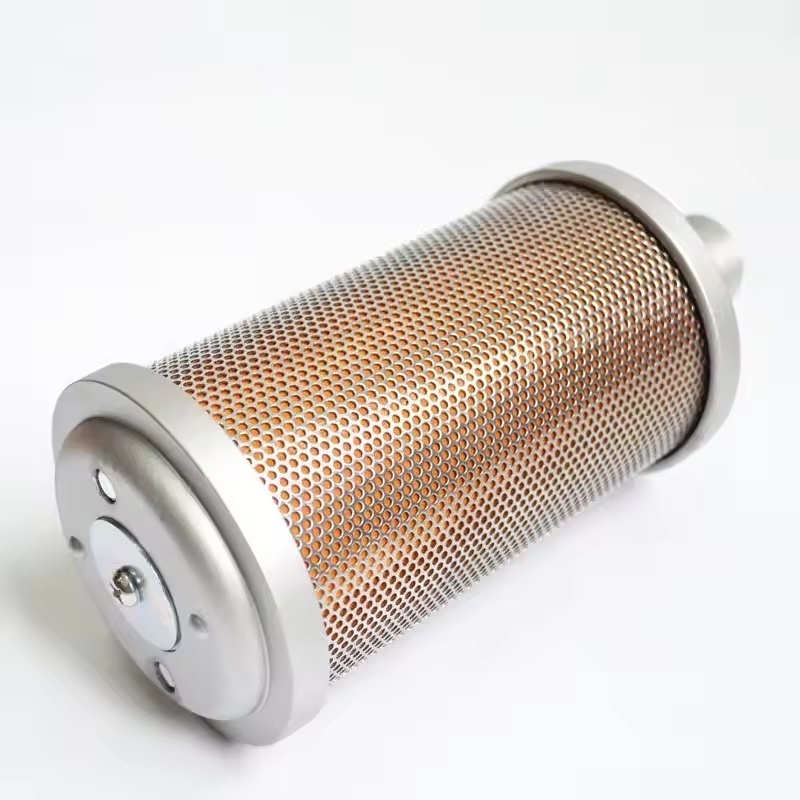

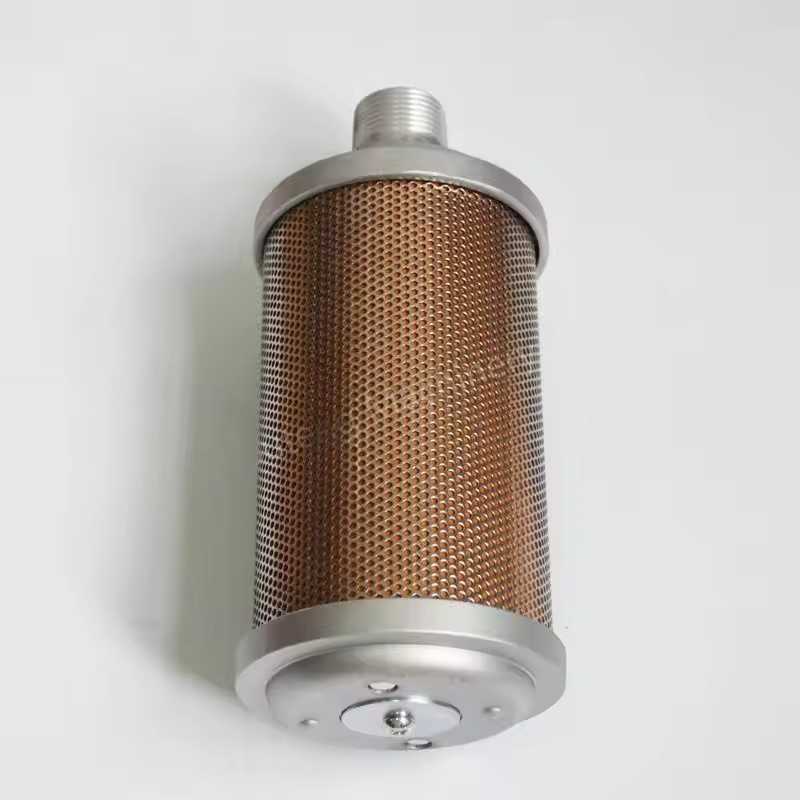

1617616402 Atlas Copco Air Compressor Silencer

1. Atlas Copco Silencer Part Shell

ฟังก์ชั่น: ปกป้องโครงสร้างการลดเสียงรบกวนภายในและนำทางการไหลเวียนของอากาศอย่างราบรื่นผ่าน

วัสดุ: มักจะทำจากแผ่นเหล็ก (เช่นเหล็กรีดเย็น) หรือสแตนเลสที่มีความแข็งแรงและความต้านทานการกัดกร่อน เครื่องเก็บเสียงขนาดเล็กบางตัวอาจใช้โลหะผสมอลูมิเนียมเพื่อลดน้ำหนัก

คุณสมบัติ: พื้นผิวของเปลือกอาจได้รับการรักษาด้วยการทาสีหรือการชุบด้วยไฟฟ้าเพื่อเพิ่มความสามารถในการกันสนิม การออกแบบโครงสร้างจำเป็นต้องปรับสมดุลการปิดผนึกและความต้านทานการไหลของอากาศ

2. Atlas Copco Silencer ชิ้นส่วนที่ดูดซับเสียงวัสดุ

ฟังก์ชั่น: ลดเสียงรบกวนโดยการดูดซับพลังงานเสียง มันเป็นองค์ประกอบการลดเสียงรบกวนหลักของเครื่องเก็บเสียง

วัสดุทั่วไป:

ไฟเบอร์แก้ว: ค่าใช้จ่ายต่ำและการดูดซับเสียงที่ดี แต่ต้องใช้มาตรการป้องกันเพื่อหลีกเลี่ยงการไหลของเส้นใยและการปนเปื้อนอากาศอัด

เซรามิกที่มีรูพรุน: ทนต่ออุณหภูมิสูงและคราบน้ำมันเหมาะสำหรับเครื่องอัดอากาศแบบหล่อลื่นน้ำมัน

ลวดโลหะตาข่าย / แผ่นโลหะที่มีรูพรุน: การซึมผ่านของอากาศที่ดีสามารถทนต่อแรงดันสูงมักใช้ในเครื่องอัดอากาศแรงดันสูง

เส้นใยโพลีเอสเตอร์: เป็นมิตรกับสิ่งแวดล้อมและไม่ได้มีแนวโน้มที่จะดูดซับความชื้นเหมาะสำหรับสถานการณ์ที่มีความต้องการคุณภาพอากาศสูง (เช่นอาหารอุตสาหกรรมยา)

3. Atlas Copco Silencer ส่วนประกอบโครงสร้างภายใน

หลอด / พาร์ติชันที่มีรูพรุน:

นำทางการไหลเวียนของอากาศให้กระจายอย่างสม่ำเสมอทำให้คลื่นเสียงสามารถติดต่อวัสดุดูดซับเสียงได้อย่างเต็มที่

การออกแบบการเจาะ (เส้นผ่านศูนย์กลางระยะห่าง) จะต้องปรับให้เหมาะสมตามความถี่ไอเสียของคอมเพรสเซอร์อากาศเพื่อเพิ่มเอฟเฟกต์การลดเสียงรบกวนในแถบความถี่เฉพาะ

ห้องขยาย / resonator:

ใช้หลักการของการสะท้อนคลื่นเสียงและการรบกวนเพื่อยกเลิกเสียงรบกวนซึ่งมักใช้เพื่อลดเสียงรบกวนความถี่ต่ำ

ห้องปรับระดับเสียงที่แตกต่างกันสามารถรวมกันเพื่อครอบคลุมช่วงความถี่ที่กว้างขึ้น

4. ส่วนต่อประสานการเชื่อมต่อชิ้นส่วน Silencer ของ Atlas Copco Silencer

ฟังก์ชั่น: เชื่อมต่อกับพอร์ตไอเสียของคอมเพรสเซอร์อากาศ, ไปป์ไลน์ ฯลฯ เพื่อให้แน่ใจว่าซีลแน่นโดยไม่มีการรั่วไหล

รูปร่าง:

อินเทอร์เฟซแบบเกลียว (เช่น NPT, G เธรด): เหมาะสำหรับเครื่องอัดอากาศขนาดเล็กการติดตั้งสะดวก

อินเทอร์เฟซหน้าแปลน: ใช้สำหรับคอมเพรสเซอร์อากาศขนาดกลางและขนาดใหญ่การเชื่อมต่อมีความแน่นและประสิทธิภาพการปิดผนึกเป็นสิ่งที่ดี

ตัวเชื่อมต่ออย่างรวดเร็ว: สะดวกสำหรับการถอดประกอบและการบำรุงรักษาพบได้ทั่วไปในเครื่องอัดอากาศมือถือ

5. Atlas Copco Silencer Part Guard Net / Filter Layer

ฟังก์ชั่น: ป้องกันอนุภาคจากวัสดุดูดซับเสียงจากการเข้าสู่ระบบเครื่องอัดอากาศหรือไปป์ไลน์หลีกเลี่ยงการปนเปื้อนของอุปกรณ์หรือก๊าซที่ใช้แล้ว

วัสดุ: ตาข่ายโลหะ (เช่นตาข่ายสแตนเลส) หรือผ้ากรองที่ทนอุณหภูมิสูงจำเป็นต้องทำความสะอาดหรือเปลี่ยนเป็นประจำเพื่อป้องกันการอุดตัน

ประเภทของ silencers (ตามโครงสร้าง)

SILENCER ที่ทนทาน: สะท้อนคลื่นเสียงผ่านห้องขยายตัว resonators ฯลฯ เหมาะสำหรับการลดเสียงรบกวนความถี่ต่ำ

Resonant Silencer: ส่วนใหญ่อาศัยวัสดุดูดซับเสียงเพื่อดูดซับคลื่นเสียงได้ดีในการลดเสียงรบกวนความถี่กลางถึงสูง

Silencer คอมโพสิตแบบเรโซแนนท์คอมโพสิต: รวมข้อดีของทั้งคู่สามารถลดเสียงรบกวนในช่วงความถี่กว้างซึ่งใช้กันอย่างแพร่หลายมากที่สุด
