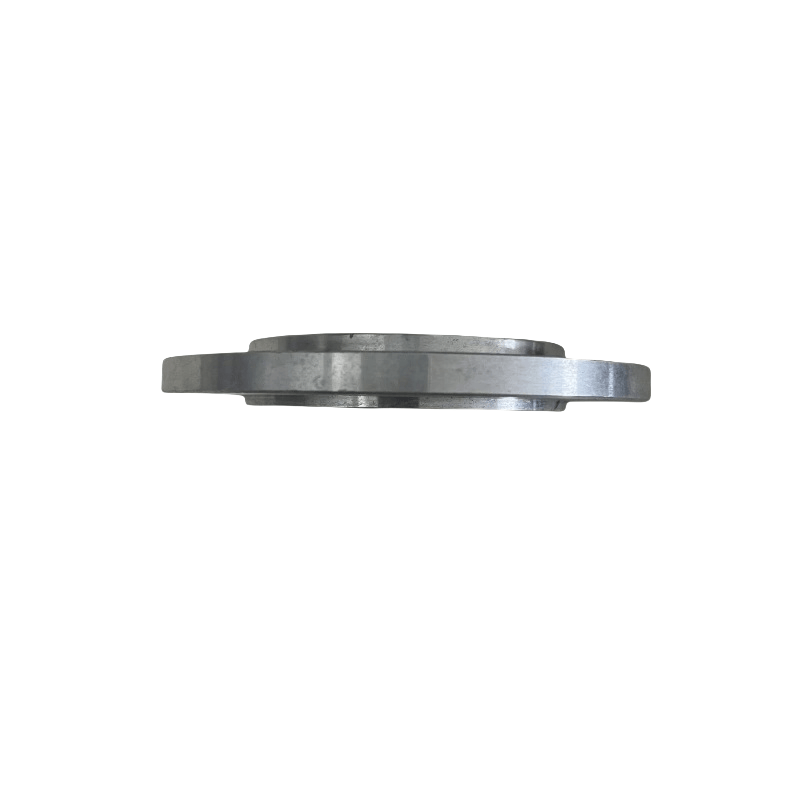

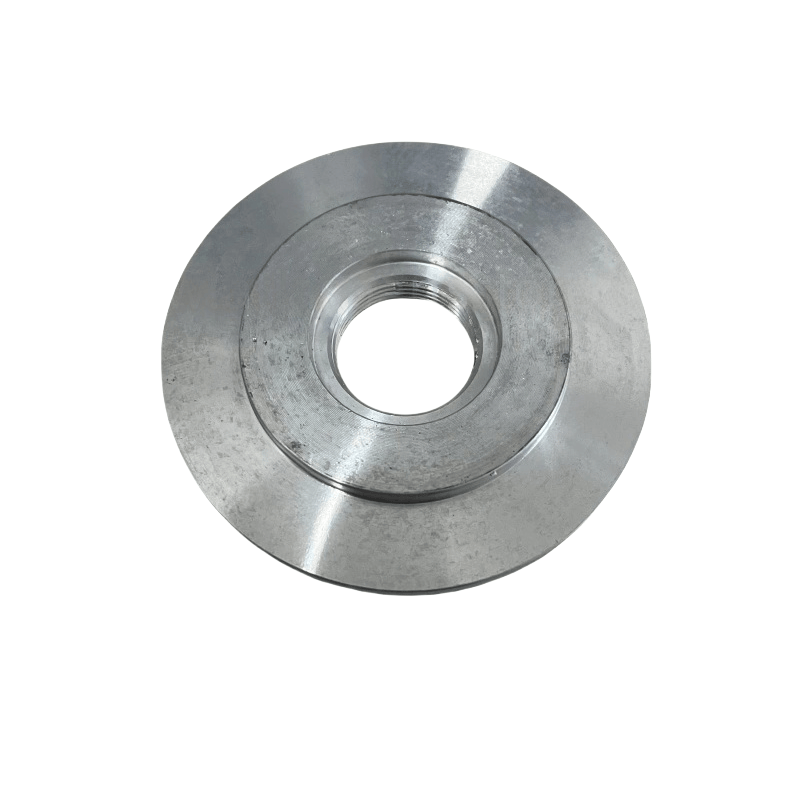

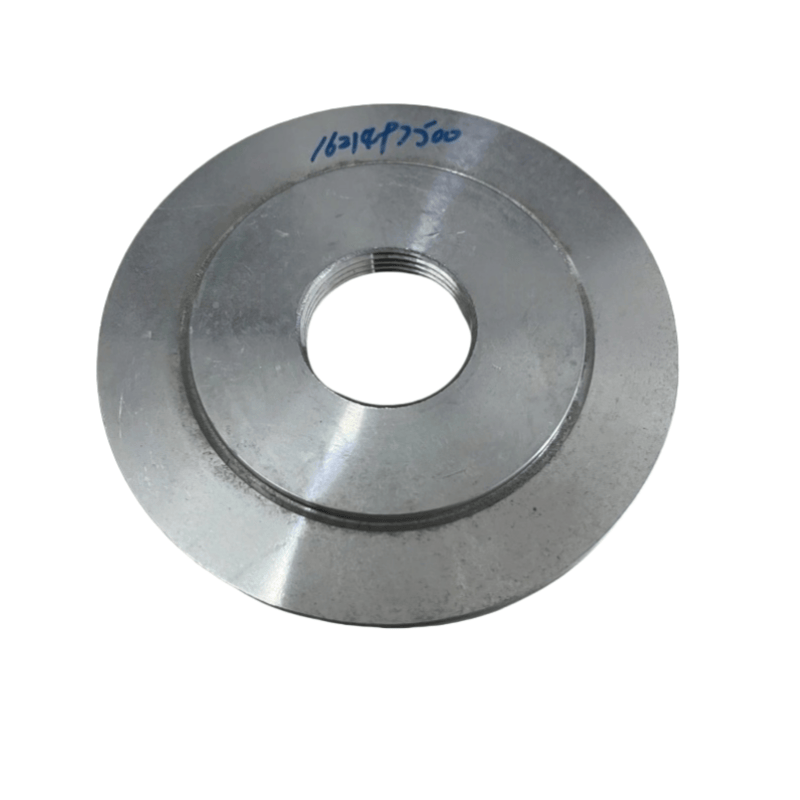

1621497500 แผ่นปกวาล์วความดัน Atlas Copco Air Compressor

Atlas Copco Air Compressor Valve Cover Cover Plate Main Functions

การปิดผนึกและแบริ่งแรงดัน: มันถูกปิดผนึกด้วยร่างกายวาล์วผ่านองค์ประกอบการปิดผนึก (เช่นปะเก็นโอริง) สร้างโพรงปิดที่สามารถทนต่อความดันของอากาศอัด (มักจะสอดคล้องกับความดันทำงานของระบบ 0.7 ~ 1.6 MPa) ป้องกันการรั่วไหลของก๊าซ

การปกป้องส่วนประกอบภายใน: มันครอบคลุมและปกป้องส่วนประกอบภายในของวาล์วความดัน (เช่นแกนวาล์ว, สปริง, ไดอะแฟรม ฯลฯ ) เพื่อป้องกันฝุ่นน้ำมันและสิ่งสกปรกอื่น ๆ จากการเข้าและส่งผลกระทบต่อความไวของวาล์ว

การตรึงและการวางตำแหน่ง: มันถูกจับจ้องไปที่ตัววาล์วด้วยสลักเกลียวเพื่อให้แน่ใจว่าส่วนประกอบภายใน (เช่นสปริงแกนวาล์ว) อยู่ในตำแหน่งที่ถูกต้องรับประกันความถูกต้องของการทำงานของวาล์วความดัน

ความช่วยเหลือในการส่งแรงดัน: แผ่นฝาครอบบางแผ่นได้รับการออกแบบด้วยรูตรวจจับแรงดันหรือช่องทางซึ่งสามารถถ่ายโอนความดันของระบบไปยังไดอะแฟรมหรือลูกสูบภายในวาล์วช่วยในการรับรู้ฟังก์ชั่นการควบคุมแรงดัน

โครงสร้างและคุณสมบัติทั่วไป

องค์ประกอบโครงสร้าง:

ร่างกายหลัก: ส่วนใหญ่ทำจากแผ่นโลหะ (เช่นเหล็กหล่อ, อัลลอยอลูมิเนียม, เหล็กกล้าคาร์บอน) ผ่านการปั๊มหรือการหล่อที่มีความหนาบางอย่าง (ปกติ 3 ~ 10 มม.) เพื่อให้แน่ใจว่ามีความสามารถในการรับแรงดัน

หลุมเชื่อมต่อ: มีการกระจายรูโบลต์หลายรูสำหรับการตรึงกับตัววาล์ว ศูนย์กลางอาจมีรูสังเกตการณ์ (มีฝาครอบโปร่งใส) หรืออินเทอร์เฟซความดัน

ร่องการปิดผนึก: พื้นผิวข้อต่อระหว่างแผ่นปกและตัววาล์วมักจะมีร่องปิดผนึกรูปวงแหวนสำหรับการติดตั้งปะเก็นหรือโอริง

การจำแนกประเภท (โดยประเภทวาล์วความดันที่สอดคล้องกัน):

แผ่นปกวาล์วรักษาความดัน: ติดตั้งบนวาล์วบำรุงรักษาความดันที่เต้าเสียบของตัวคั่นน้ำมันก๊าซน้ำมันจะทนต่อแรงดันภายในของตัวแยกเพื่อให้แน่ใจว่าระบบสร้างแรงดันเพียงพอก่อนที่จะอนุญาตให้อากาศบีบอัดออกมา

แผ่นปกวาล์วขนถ่าย: ใช้ในการควบคุมการโหลด/ขนถ่ายของเครื่องอัดอากาศแผ่นปกจะต้องร่วมมือกับไดอะแฟรมหรือลูกสูบเพื่อส่งสัญญาณความดันและบรรลุการเปิดและปิดวาล์ว

แผ่นปกวาล์วนิรภัย: ปกป้องแกนสปริงและวาล์วภายในวาล์วนิรภัยเพื่อให้แน่ใจว่าวาล์วความปลอดภัยสามารถกระโดดได้อย่างน่าเชื่อถือและบรรเทาแรงดันเมื่อเกิดแรงดันมากเกินไป

พารามิเตอร์และวัสดุสำคัญ

พารามิเตอร์หลัก:

ขนาด: เส้นผ่านศูนย์กลางด้านนอกเส้นผ่านศูนย์กลางของวงกลมการกระจายรูสลักและขนาดของร่องปิดผนึกจะต้องจับคู่กับตัววาล์วอย่างเต็มที่เพื่อให้แน่ใจว่าการปิดผนึกการติดตั้ง

ความสามารถในการรับแรงดัน: จำเป็นต้องตอบสนองความดันในการทำงานของวาล์วความดันที่สอดคล้องกัน (เช่นแผ่นปกวาล์วความปลอดภัยจำเป็นต้องทนต่อมากกว่า 1.1 ~ 1.2 เท่าของความดันที่จัดอันดับของระบบ)

ความแม่นยำของพื้นผิว: ความเรียบและความขรุขระของพื้นผิวข้อต่อจำเป็นต้องทำตามมาตรฐาน (โดยปกติจะมีความเรียบ≤ 0.1 มม./ม., ความขรุขระ RA ≤3.2μm), หลีกเลี่ยงการรั่วไหลเนื่องจากการยึดเกาะที่ไม่ดี

วัสดุทั่วไป:

เหล็กหล่อ (HT250): ต้นทุนต่ำความแข็งแกร่งที่ดีเหมาะสำหรับความดันต่ำ (≤1MPA) สภาพแวดล้อมที่ไม่กัดกร่อน

อลูมิเนียมอัลลอยด์ (ADC12): น้ำหนักเบา, ทนต่อการกัดกร่อน, มักใช้ในวาล์วความดันของเครื่องอัดอากาศขนาดกลาง

เหล็กกล้าคาร์บอน (Q235 หรือ 45# เหล็ก): ความแข็งแรงสูงเหมาะสำหรับวาล์วความดันแรงดันสูง (> 1MPa) บางส่วนจำเป็นต้องมีการชุบสังกะสีหรือการทาสีเพื่อการป้องกันการเกิดสนิม
