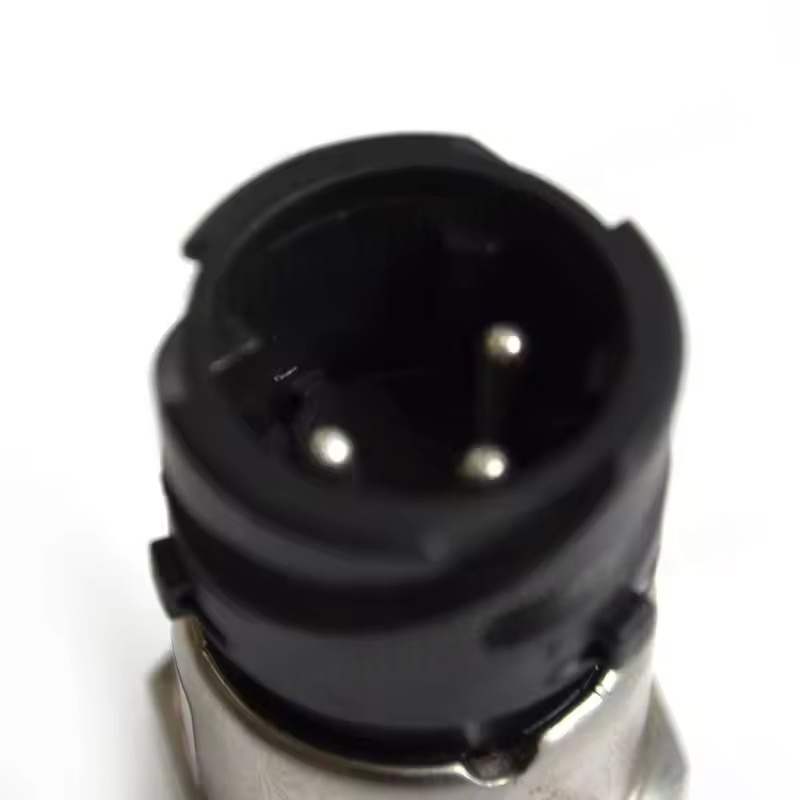

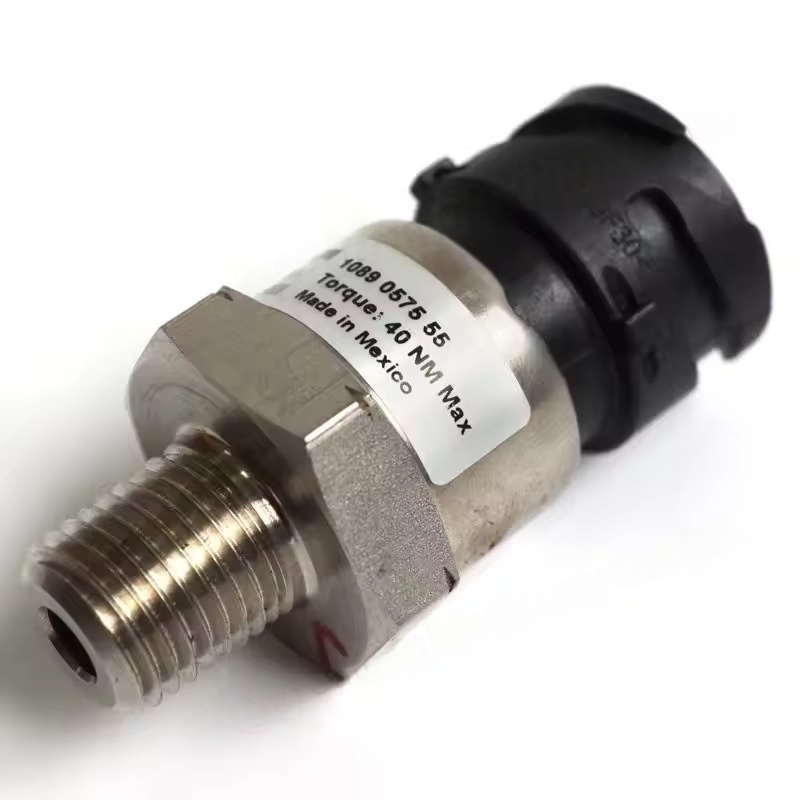

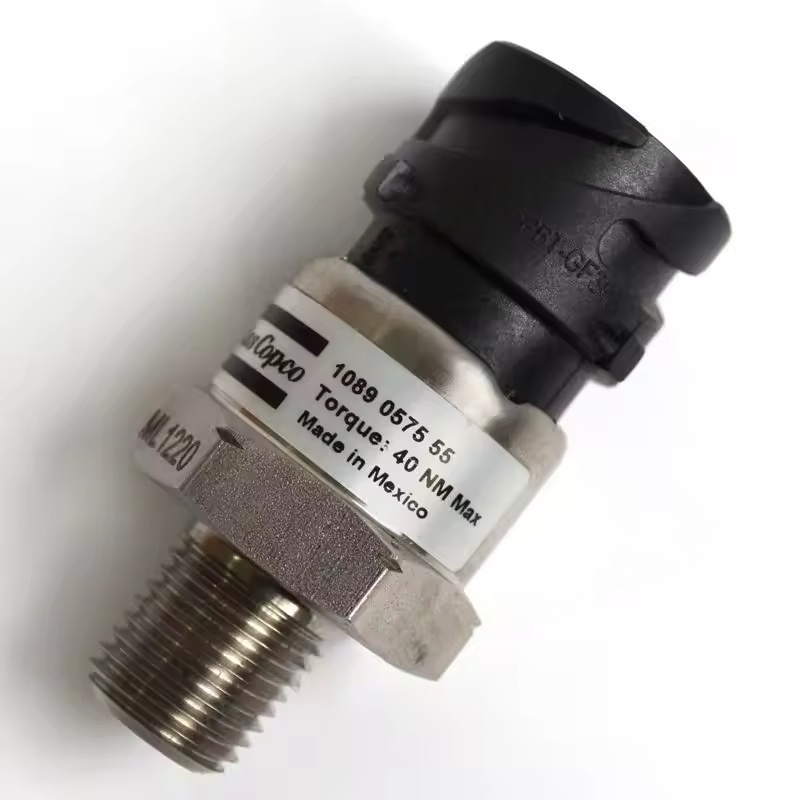

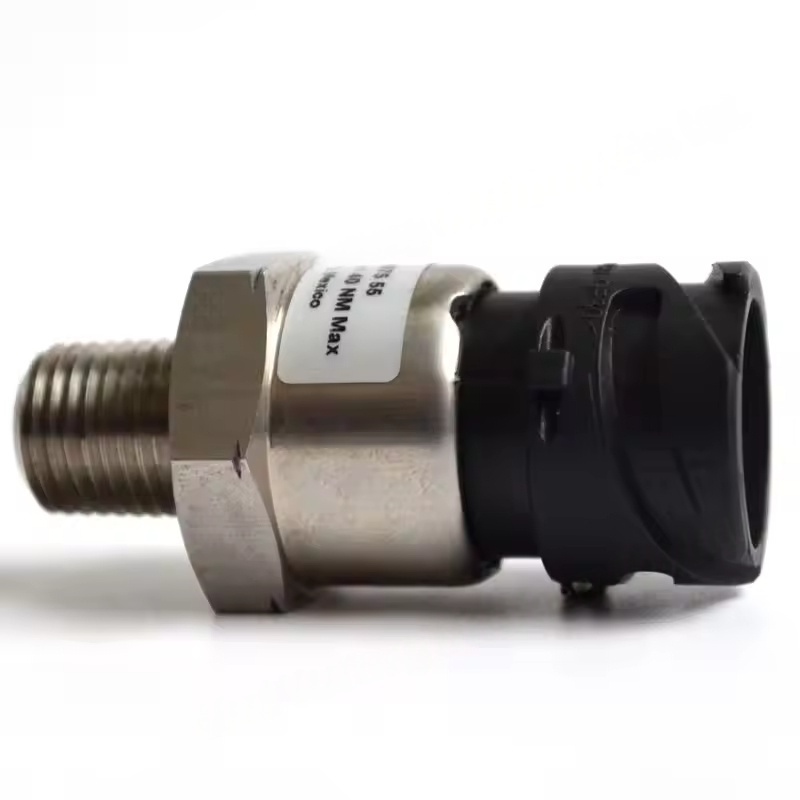

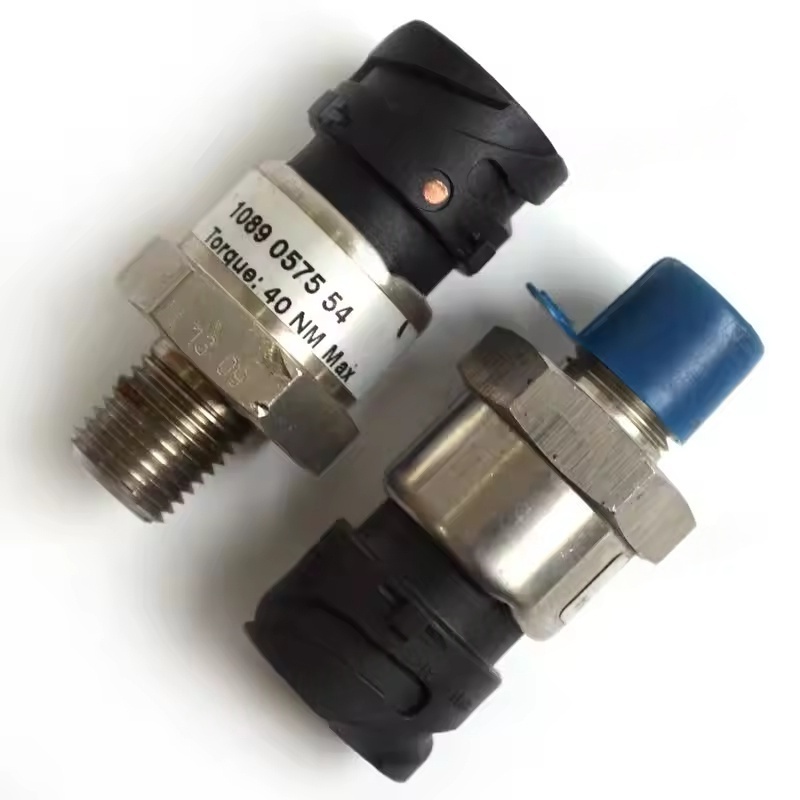

Atlas Copco Screw Air Compressor เซ็นเซอร์ความดันพิเศษ
1. ฟังก์ชั่นหลักและบทบาท
การตรวจสอบความดันและข้อเสนอแนะ: การตรวจจับค่าความดันตามเวลาจริงที่ส่วนต่าง ๆ ของคอมเพรสเซอร์อากาศ (เช่น 0-16bar, 0-25bar ฯลฯ ช่วงทั่วไป) ให้ข้อมูลพื้นฐานสำหรับระบบควบคุมเพื่อให้แน่ใจว่าการทำงานที่มั่นคงภายในช่วงความดันที่กำหนด
การป้องกันความปลอดภัย: เมื่อความดันเกินเกณฑ์ความปลอดภัย (เช่นแรงดันเกิน) จะส่งสัญญาณไปยังคอนโทรลเลอร์กระตุ้นการปิดหรือขนถ่ายการป้องกันเพื่อป้องกันความเสียหายของอุปกรณ์เนื่องจากแรงดันเกิน
การควบคุมอัจฉริยะ: ร่วมมือกับระบบควบคุม PLC เพื่อให้ได้การโหลด/ขนถ่ายอัตโนมัติการปรับความถี่และฟังก์ชั่นอื่น ๆ ตัวอย่างเช่นเมื่อความดันไปป์ไลน์ถึงขีด จำกัด สูงสุดสัญญาณเซ็นเซอร์จะทำให้คอมเพรสเซอร์ขนถ่าย; เมื่อความดันลดลงถึงขีด จำกัด ล่างมันจะกระตุ้นการโหลดดังนั้นจึงช่วยประหยัดพลังงานและลดการบริโภค
2. โมเดลและข้อมูลจำเพาะที่ใช้งานได้
ซีรีส์ที่ใช้งานได้: ใช้กันอย่างแพร่หลายใน GA, ZR, ZT, GHS และชุดคอมเพรสเซอร์สกรูกระแสหลักอื่น ๆ โมเดลที่แตกต่างกันสอดคล้องกับขนาดการติดตั้งที่แตกต่างกันประเภทอินเตอร์เฟส (เช่นอินเตอร์เฟสเกลียว G1/4, M12 ฯลฯ ) และวิธีการส่งสัญญาณ
ประเภทสัญญาณ: สัญญาณเอาต์พุตทั่วไปคือสัญญาณปัจจุบัน 4-20MA (ความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่งเหมาะสำหรับการส่งสัญญาณทางไกล) หรือสัญญาณแรงดันไฟฟ้า 0-10V เซ็นเซอร์อัจฉริยะบางตัวรองรับ Modbus และโปรโตคอลการสื่อสารดิจิตอลอื่น ๆ
สื่อการวัด: ออกแบบมาสำหรับอากาศอัด, ส่วนผสมของก๊าซน้ำมัน ฯลฯ , ที่อยู่อาศัยและองค์ประกอบการตรวจจับใช้วัสดุที่ทนต่อน้ำมัน, วัสดุทนต่ออุณหภูมิ (เช่นสแตนเลส 316L), ปรับให้เข้ากับหมอกน้ำมันและอุณหภูมิภายในคอมเพรสเซอร์ (-20 ~ 85 ℃)
3. ความผิดพลาดทั่วไปและสถานการณ์การเปลี่ยน
อาการผิดพลาด:
การแสดงความดันผิดปกติ (เช่นค่าดริฟท์ไม่มีสัญญาณค่าการแสดงผลที่ไม่สอดคล้องกันด้วยแรงดันจริง)
การโหลด/ขนถ่ายเครื่องอัดอากาศเป็นประจำความล้มเหลวในการเข้าถึงความดันที่ตั้งไว้หรือการปิดที่ไม่คาดคิด
การเดินสายเซ็นเซอร์แบบหลวมการรั่วไหลของอินเทอร์เฟซหรือความเสียหายของเปลือก
การเปลี่ยนเวลา: เมื่อเซ็นเซอร์แสดงความผิดพลาดข้างต้นและปัญหาการเดินสายหรือท่อส่งออกได้ถูกตัดออกไปก็จำเป็นที่จะต้องแทนที่ทันที ขอแนะนำให้สอบเทียบเป็นประจำ (โดยปกติ 1-2 ปี) และแทนที่หากความแม่นยำไม่เพียงพอหลังจากการสอบเทียบ
4. เคล็ดลับการเปลี่ยนและการติดตั้ง
การเตรียมการก่อนการติดตั้ง:
ปิดเครื่องและปล่อยแรงดันของระบบตัดแหล่งจ่ายไฟออกเพื่อความปลอดภัยในระหว่างการใช้งาน
ยืนยันว่าโมเดลเซ็นเซอร์ใหม่สอดคล้องกับส่วนดั้งเดิม (ดูที่คู่มืออุปกรณ์หรือหมายเลขชิ้นส่วนเก่า) และตรวจสอบว่าเธรดอินเตอร์เฟสหรือไม่แหวนปิดผนึกจะไม่บุบสลาย
ขั้นตอนการเปลี่ยน:
ถอดเทอร์มินัลสายไฟของเซ็นเซอร์เก่า (บันทึกลำดับการเดินสายเพื่อหลีกเลี่ยงข้อผิดพลาดในการเดินสาย)
ใช้ประแจเพื่อคลายเกลียวเซ็นเซอร์เก่าทำความสะอาดพื้นผิวการปิดผนึกของอินเทอร์เฟซการติดตั้งตรวจสอบเศษซากหรือความเสียหาย
ห่อเธรดการปิดผนึกของเซ็นเซอร์ใหม่ด้วยเทป (หรือใช้วงแหวนปิดผนึกที่ตรงกัน) ขันให้แน่นกับแรงบิดที่ระบุ (โดยปกติ 15-25N · m) ทำให้แน่ใจว่าไม่มีการรั่วไหล
เชื่อมต่อสายสัญญาณในลำดับการเดินสายเดิมเพื่อให้มั่นใจว่าการเชื่อมต่อที่มั่นคงและฉนวนกันความร้อน
การดีบักและการตรวจสอบ:
หลังจากเริ่มเครื่องให้สังเกตว่าค่าความดันที่แสดงโดยคอนโทรลเลอร์นั้นสอดคล้องกับแรงดันจริงหรือไม่ (เปรียบเทียบกับมาตรวัดความดัน)
ทดสอบกระบวนการโหลด/ขนถ่ายของคอมเพรสเซอร์อากาศเพื่อยืนยันตรรกะการควบคุมแรงดันปกติและไม่มีสัญญาณเตือนที่ผิดปกติ
