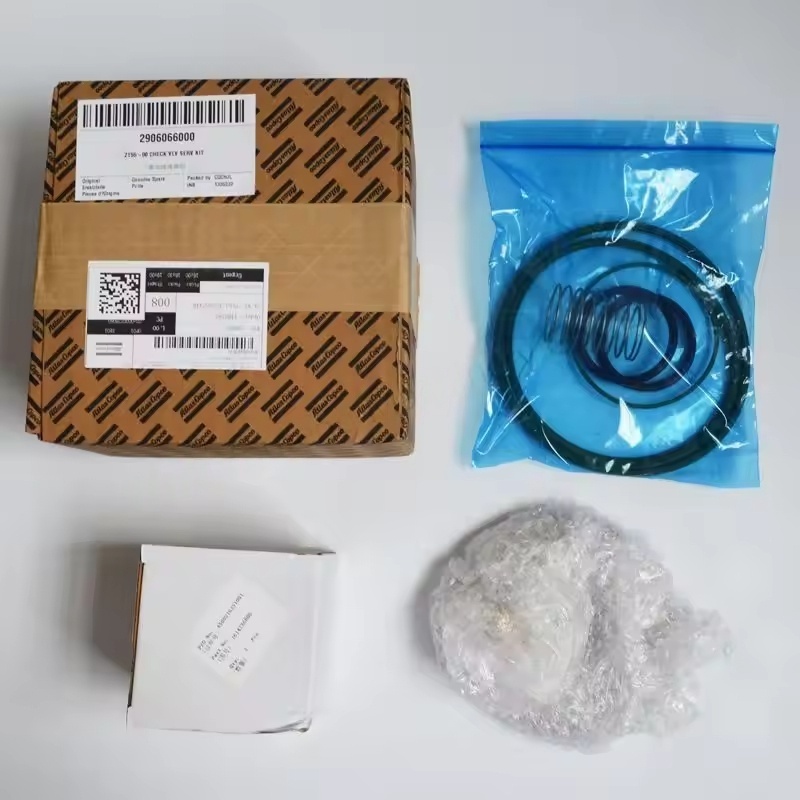

2906066000 แอตลาส คอปโก้

ชุดปรับก้านเช็ควาล์วของเครื่องอัดอากาศ Atlas Copco ZT55-90 series 1. องค์ประกอบและฟังก์ชันของชุดอุปกรณ์

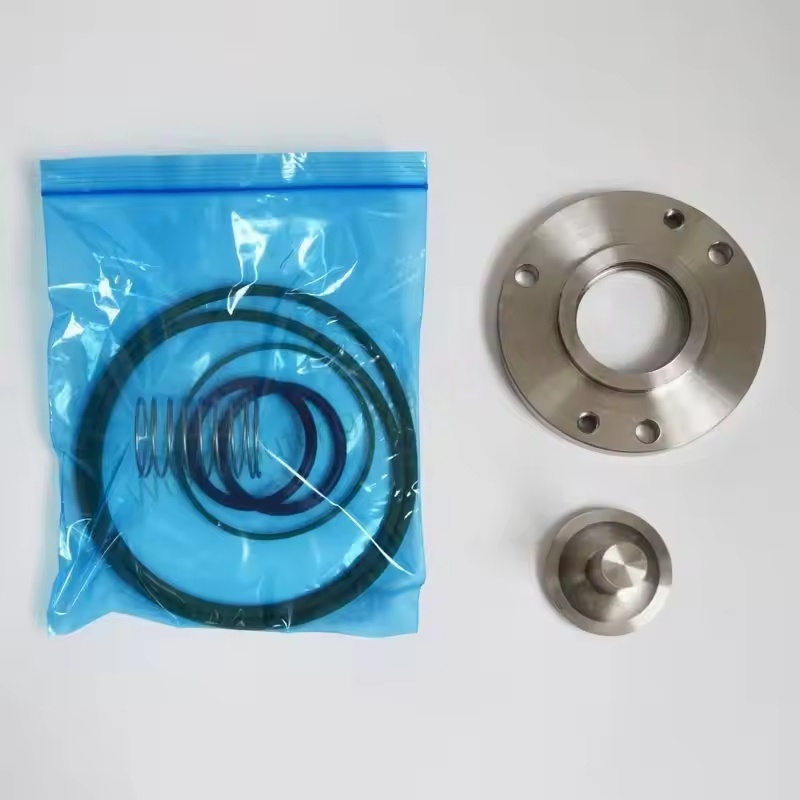

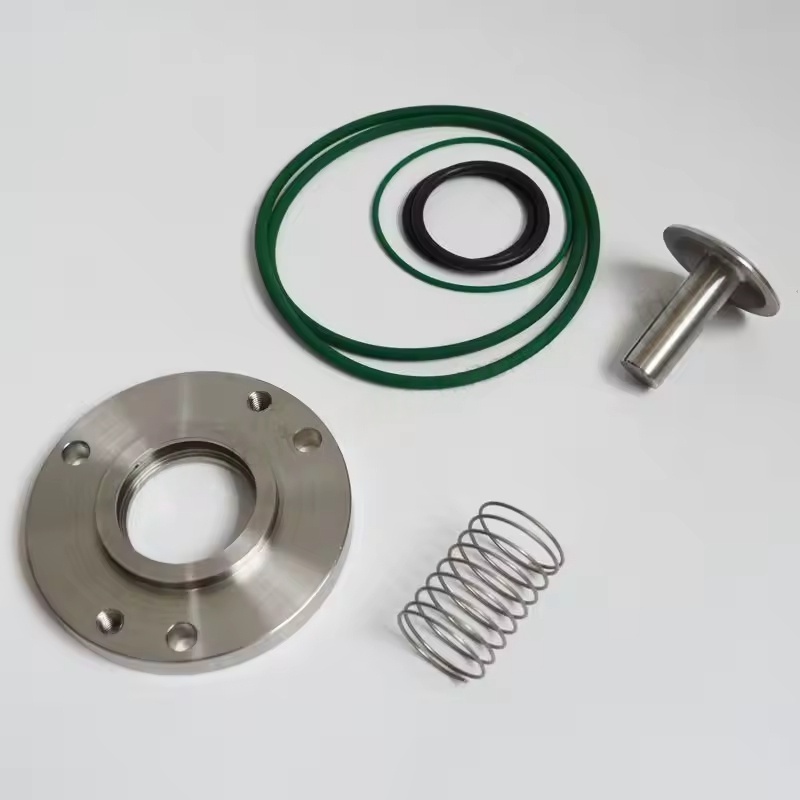

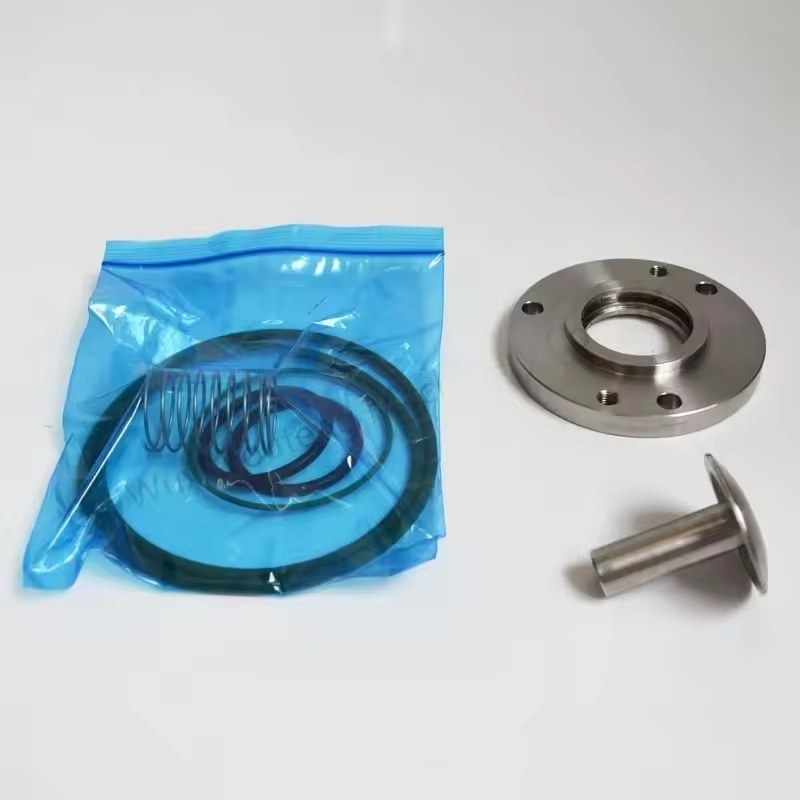

ส่วนประกอบหลัก: โดยปกติจะประกอบด้วยสลักเกลียวปรับก้านวาล์ว น็อตล็อค แหวนรองตำแหน่ง วงแหวนซีล และเครื่องมือปรับแต่งเฉพาะ ชุดอุปกรณ์บางรุ่นอาจมาพร้อมกับเกจตรวจจับการสึกหรอของก้านวาล์วหรือเทมเพลตสเกลการสอบเทียบ

ฟังก์ชั่นหลัก: โดยการปรับระยะชัก ตำแหน่ง หรือพรีโหลดของก้านวาล์ว ตรวจสอบให้แน่ใจว่าระดับการเปิดของวาล์วไอดีตรงกับสภาพการทำงานของคอมเพรสเซอร์อย่างแม่นยำ หลีกเลี่ยงปริมาณไอดีที่ผิดปกติ ความผันผวนของแรงดัน หรือการใช้พลังงานที่เพิ่มขึ้นเนื่องจากการติดขัดของก้านวาล์วหรือการเบี่ยงเบนของจังหวะ

2. ลักษณะความเข้ากันได้

ออกแบบมาโดยเฉพาะสำหรับเครื่องอัดอากาศแบบสกรูซีรีส์ ZT55-90 ซึ่งตรงกับเส้นผ่านศูนย์กลางก้านวาล์ว พารามิเตอร์ระยะชัก และโครงสร้างกลไกการปรับของรุ่นนี้ เพื่อให้มั่นใจในความเสถียรและความแม่นยำของกระบวนการปรับ

วัสดุส่วนประกอบจะปรับให้เข้ากับละอองน้ำมันและสภาพแวดล้อมอุณหภูมิภายในคอมเพรสเซอร์ หลีกเลี่ยงการเกิดสนิมหรือความล้มเหลวของส่วนประกอบการปรับตั้ง

3. สถานการณ์การตรวจสอบและการปรับเปลี่ยน

การบำรุงรักษาตามปกติ: ขอแนะนำให้ใช้ชุดอุปกรณ์นี้เพื่อตรวจสอบการสึกหรอ การงอของก้านวาล์ว หรือการติดขัดที่เกิดจากการสะสมของคาร์บอนระหว่างการทำงาน 2000-3000 ชั่วโมงหรือการบำรุงรักษาอุปกรณ์ประจำปี และปรับเทียบระยะชักใหม่

การแก้ไขปัญหา: เมื่อเครื่องอัดอากาศโหลดช้า ไม่สามารถเข้าถึงแรงดันที่ตั้งไว้ การขนถ่ายบ่อยครั้ง หรือการใช้พลังงานเพิ่มขึ้นผิดปกติ อาจเนื่องมาจากการปรับก้านวาล์วหรือการสึกหรอที่ไม่เหมาะสม และควรใช้ชุดอุปกรณ์นี้ในการตรวจจับและปรับแต่ง

หลังจากเปลี่ยนเทียบมาตรฐาน: หลังจากเปลี่ยนชุดวาล์วไอดีหรือส่วนประกอบก้านวาล์วแล้ว จำเป็นต้องใช้ชุดปรับเพื่อการวางตำแหน่งที่แม่นยำเพื่อให้แน่ใจว่าระยะห่างระหว่างก้านวาล์วกับแกนวาล์ว สปริง ฯลฯ เป็นไปตามมาตรฐานโรงงานเดิม

4. จุดปฏิบัติการ

ขั้นตอนการปรับ: ตามคู่มือการบำรุงรักษาของรุ่น ZT55-90 ปล่อยแรงดันของระบบก่อน ถอดฝาครอบปลายวาล์วไอดี เปลี่ยนความยาวส่วนขยายของก้านวาล์วผ่านสลักเกลียวปรับ และสังเกตการตอบสนองของแรงดันระหว่างการบรรทุก/ขนถ่ายผ่านเกจวัดความดัน จนกระทั่งถึงพารามิเตอร์ที่ตั้งไว้

การล็อคและการยึด: หลังจากปรับแล้ว ให้ใช้น็อตล็อคเพื่อยึดตำแหน่งก้านวาล์วเพื่อป้องกันการเบี่ยงเบนของพารามิเตอร์เนื่องจากการสั่นสะเทือนระหว่างการทำงาน และเปลี่ยนแหวนรองซีลเพื่อให้แน่ใจว่าไม่มีการรั่วไหลของอากาศ

ความเข้ากันได้ของเครื่องมือ: ขอแนะนำให้ใช้เครื่องมือเฉพาะที่ให้มาในชุดเพื่อหลีกเลี่ยงความเสียหายของก้านวาล์วหรือความแม่นยำในการปรับไม่เพียงพอเนื่องจากเครื่องมือที่เข้ากันไม่ได้
