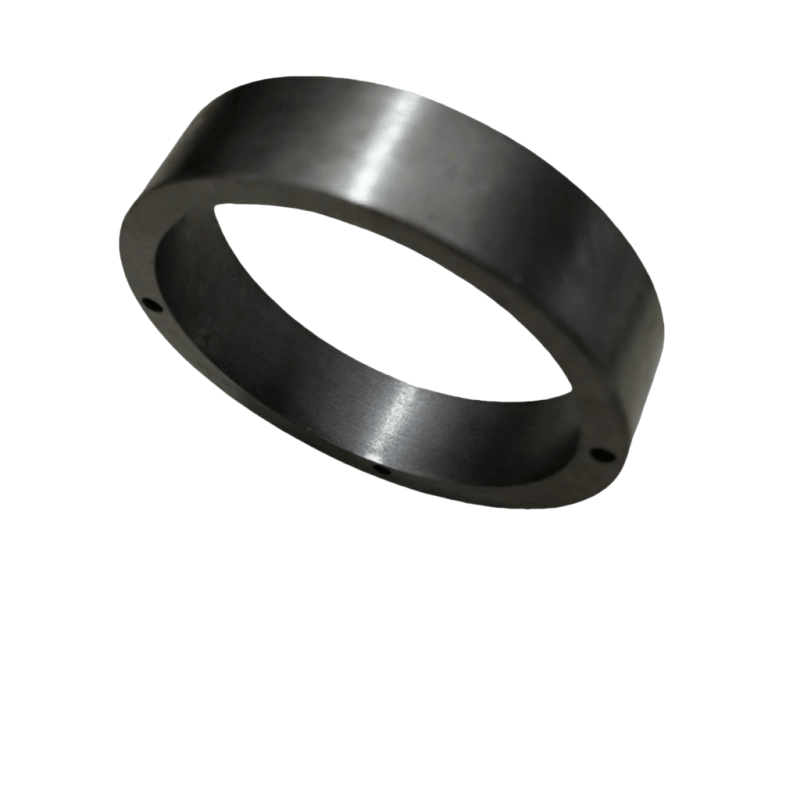

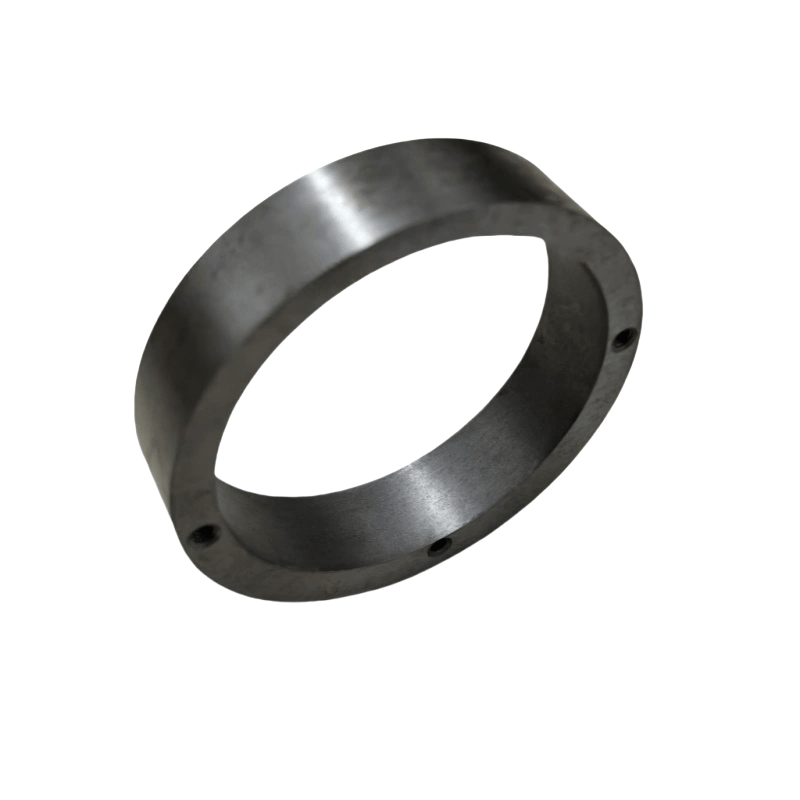

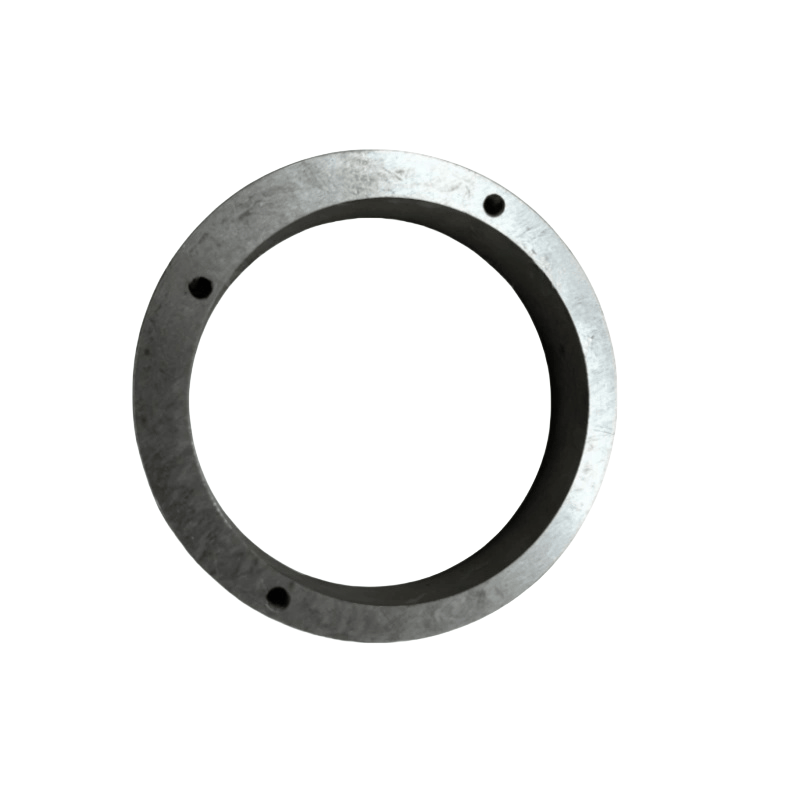

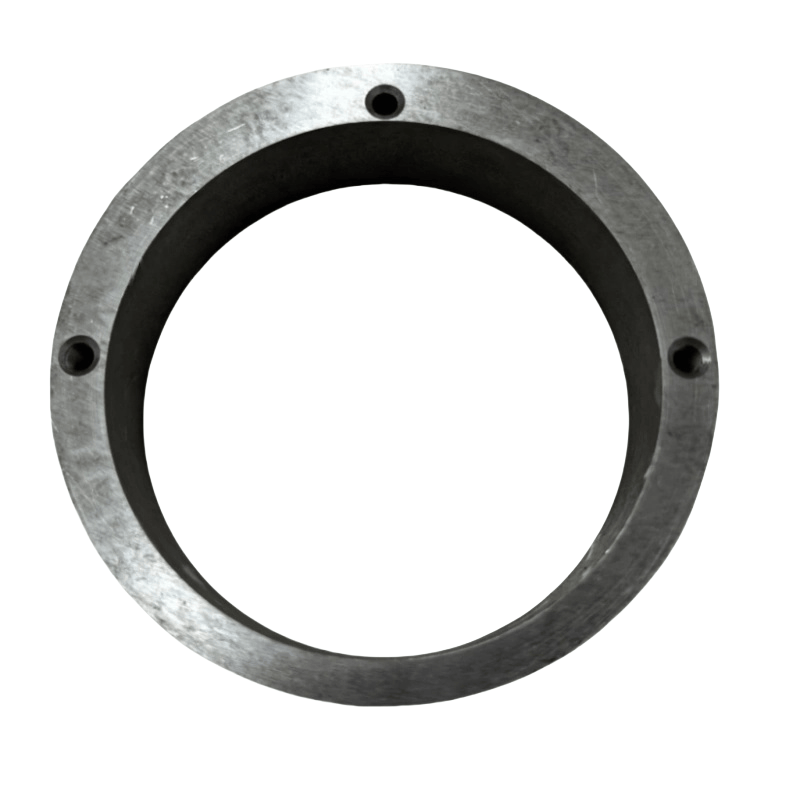

Atlas Copco Air Compressor ชิ้นส่วน 1621578300 แหวนแปลก ๆ

ฟังก์ชั่นหลักแหวน eccentric ของ Atlas Copco

ชิ้นส่วนการปิดผนึกพิเศษ: ในพื้นผิวข้อต่อที่ไม่ใช่วงกลมของเครื่องอัดอากาศ (เช่นจุดเชื่อมต่อที่ไม่ใช่วงกลมระหว่างตัวถังและฝาปิดท้ายและจุดเชื่อมต่อของโพรงที่ผิดปกติ) วงแหวนรูปทรงพิเศษเติมช่องว่างและการปิดผนึกโดยการจับคู่อย่างแม่นยำกับพื้นผิวสัมผัส

การวางตำแหน่งและขีด จำกัด ที่แม่นยำ: ในตำแหน่งการติดตั้งพิเศษของส่วนประกอบต่าง ๆ เช่นใบพัดแบริ่งและลูกสูบวงแหวนรูปทรงพิเศษสามารถ จำกัด การกระจัดตามแนวแกนหรือรัศมีของส่วนประกอบเพื่อให้มั่นใจว่าการเคลื่อนไหวภายในช่วงที่ออกแบบมาและหลีกเลี่ยงการรบกวนกับชิ้นส่วนอื่น ๆ

การบัฟเฟอร์และการดูดซับแรงกระแทก: แหวนรูปทรงพิเศษบางอย่าง (เช่นยางหรือวัสดุคอมโพสิต) สามารถดูดซับการสั่นสะเทือนและการกระแทกในระหว่างการทำงานส่วนประกอบลดเสียงรบกวนและการสึกหรอและปกป้องชิ้นส่วนผสมพันธุ์ที่แม่นยำ

แนวทางและการสนับสนุน: ในวิถีที่ไม่ได้มาตรฐานของส่วนประกอบการเคลื่อนไหวแบบลูกสูบเช่นลูกสูบและสไลเดอร์วงแหวนรูปทรงพิเศษสามารถให้ฟังก์ชั่นแนวทางที่มั่นคงเพื่อให้มั่นใจถึงความแม่นยำและความราบรื่นของการเคลื่อนไหว

ประเภททั่วไปและสถานการณ์แอปพลิเคชัน

วงแหวนรูปทรงพิเศษ

โครงสร้าง: หน้าตัดส่วนใหญ่เป็นรูปสี่เหลี่ยมคางหมูรูปลิ่มหรือรูปร่างที่ผิดปกติกับริมฝีปากและวัสดุมักจะเป็นยางที่ทนน้ำมัน, โพลีเทตราฟลูออโรเอทิลีน (PTFE) หรือวัสดุคอมโพสิตที่เคลือบด้วยโลหะ

แอปพลิเคชัน: ร่องการปิดผนึกรูปทรงพิเศษที่ฝาปิดท้ายของคอมเพรสเซอร์สกรูอากาศ, พื้นผิวข้อต่อที่ไม่ใช่วงกลมระหว่างฝาครอบกระบอกสูบและตัวถังของเครื่องอัดอากาศแบบลูกสูบ, อินเทอร์เฟซพิเศษของตัวแยกน้ำมัน ฯลฯ

คุณสมบัติ: รูปร่างถูกจับคู่อย่างสมบูรณ์กับร่องปิดผนึกบรรลุการปิดผนึกผ่านการเปลี่ยนรูปแบบการบีบอัดเหมาะสำหรับพื้นผิวการปิดผนึกที่ไม่ได้มาตรฐาน

การวางตำแหน่งแหวนรูปทรงพิเศษ

โครงสร้าง: ส่วนใหญ่ทำจากโลหะ (เช่นเหล็กกล้าคาร์บอน, สแตนเลส), หน้าตัดอาจเป็นรูปตัว L, รูปตัว T, หรือก้าวที่มีความคลาดเคลื่อนมิติที่แม่นยำ

แอปพลิเคชัน: การวางตำแหน่งตามแนวแกนของโรเตอร์สกรูคู่, การปรับช่องว่างของที่นั่งแบริ่งและตัวเรือน, การแยกส่วนประกอบในข้อเหวี่ยง ฯลฯ

คุณสมบัติ: ความแข็งแกร่งที่ดีความแม่นยำในมิติสูง (ความอดทนมักจะ≤± 0.02 มม.) เพื่อให้มั่นใจถึงความแม่นยำของตำแหน่งสัมพัทธ์ของส่วนประกอบ

แหวนรูปทรงพิเศษบัฟเฟอร์

โครงสร้าง: ทำจากวัสดุยืดหยุ่น (เช่นยางไนไตรล์, โพลียูรีเทน), หน้าตัดอาจเป็นกลวงหรือมีร่องที่มีความสามารถในการบีบอัดบางอย่าง

แอปพลิเคชัน: พื้นที่บัฟเฟอร์ระหว่างแผ่นวาล์วและที่นั่งวาล์วระหว่างฝาครอบลูกสูบและทรงกระบอกจุดเชื่อมต่อของส่วนประกอบที่มีแนวโน้มการสั่นสะเทือน

คุณสมบัติ: สามารถดูดซับพลังงานกระแทกลดการสัมผัสอย่างหนักระหว่างชิ้นส่วนโลหะและเสียงรบกวนและการสึกหรอที่ลดลง

นำวงแหวนรูปทรงพิเศษ

โครงสร้าง: ทำจากวัสดุที่ทนต่อการสึกหรอ (เช่นโลหะผสมทองแดง, เหล็กหล่อที่ติดเชื้อกราไฟท์), รูภายในหรือวงกลมด้านนอกเป็นรูปทรงที่ไม่ได้มาตรฐาน (เช่นรูปไข่รูปวงแหวนที่มีช่องหลัก)

แอปพลิเคชัน: การตอบสนองการเคลื่อนไหวของลูกสูบรูปทรงพิเศษสนับสนุนส่วนต่าง ๆ ของเพลาประหลาด ฯลฯ

คุณสมบัติ: ค่าสัมประสิทธิ์แรงเสียดทานต่ำความต้านทานการสึกหรอที่ดีทำให้มั่นใจได้ถึงความราบรื่นของวิถีการเคลื่อนที่ที่ไม่ได้มาตรฐาน

พารามิเตอร์และวัสดุสำคัญ

พารามิเตอร์หลัก:

ขนาดรูปร่าง: จะต้องจับคู่กับโพรงหรือร่องของตำแหน่งการติดตั้งรวมถึงขนาดของรูปทรงหน้าตัดพิเศษ (เช่นความยาวความกว้างมุม ฯลฯ )

ความแม่นยำของความทนทาน: โดยเฉพาะอย่างยิ่งความทนทานต่อมิติและตำแหน่งของรูปร่างความอดทนของพื้นผิวการผสมพันธุ์ (เช่นการขนาน, การตั้งฉาก) ซึ่งส่งผลโดยตรงต่อการปิดผนึกหรือการวางตำแหน่ง

ประสิทธิภาพการทำงาน: เลือกวัสดุที่เหมาะสมตามข้อกำหนดของสภาพการทำงาน (เช่น -20 ℃ ~ 150 ℃ทั่วไป, ความต้านทานความดัน 0.7 ~ 2mpa, ความต้านทานการสึกหรอ ฯลฯ )

วัสดุทั่วไป:

วัสดุโลหะ: เหล็กกล้าคาร์บอน (สำหรับการวางตำแหน่ง), สแตนเลส (สำหรับความต้านทานการกัดกร่อน), โลหะผสมทองแดง (สำหรับแนวทางที่ทนต่อการสึกหรอ) เหมาะสำหรับสถานการณ์ที่มีความแข็งแรงสูงและมีความแม่นยำสูง

วัสดุที่ไม่ใช่โลหะ: ยางกันน้ำมัน (สำหรับการปิดผนึก, บัฟเฟอร์), polytetrafluoroethylene (สำหรับการปิดผนึกแรงเสียดทานต่ำ), วัสดุคอมโพสิต (เช่นโลหะ + ยางคอมโพสิต, การรวมความแข็งแกร่งและความยืดหยุ่น)

จุดติดตั้ง

ข้อควรระวังในการติดตั้ง:

ตำแหน่งการติดตั้งของวงแหวนรูปทรงพิเศษนั้นไม่ซ้ำกันและจะต้องอยู่ในตำแหน่งอย่างเคร่งครัดตามการวาดภาพประกอบเพื่อหลีกเลี่ยงข้อผิดพลาดในการติดตั้งหรือการเยื้องศูนย์ (วงแหวนรูปทรงพิเศษบางตัวมีทิศทาง)

ก่อนการติดตั้งทำความสะอาดเสี้ยนและสิ่งสกปรกบนพื้นผิวการผสมพันธุ์ สำหรับวงแหวนรูปทรงพิเศษยืดหยุ่นหลีกเลี่ยงการใช้เครื่องมือที่คมชัดเพื่อจับและทำให้เกิดรอยขีดข่วนหรือน้ำตา สำหรับวงแหวนรูปทรงพิเศษโลหะควรให้ความสนใจกับการกวาดล้างระหว่างพวกเขา หากพวกเขาแน่นเกินไปอาจทำให้เกิดปัญหาการประกอบหรือส่วนประกอบที่ติดขัด หากพวกเขาหลวมเกินไปมันจะส่งผลกระทบต่อความแม่นยำในการวางตำแหน่ง
